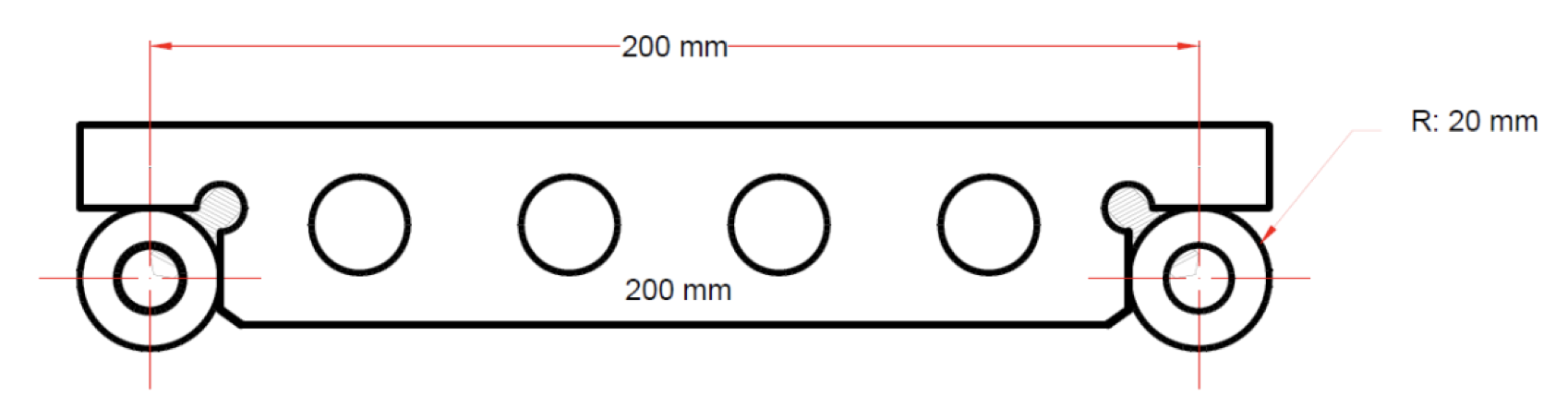

Una regla de senos es una barra metálica de precisión con dos cilindros (también llamados rodillos) de igual diámetro fijados en sus extremos. La distancia entre los centros de los cilindros es precisamente 200 mm (en este caso). Este valor es fundamental para los cálculos trigonométricos.
¿Cómo funciona?
Se basa en la relación trigonométrica del seno:
En este contexto:
θ: ángulo que se desea medir o generar.
Opuesto: diferencia de altura entre los extremos de la regla (medida con bloques patrón).
Hipotenusa: la distancia entre los centros de los cilindros (200 mm en este caso).
Aplicación práctica

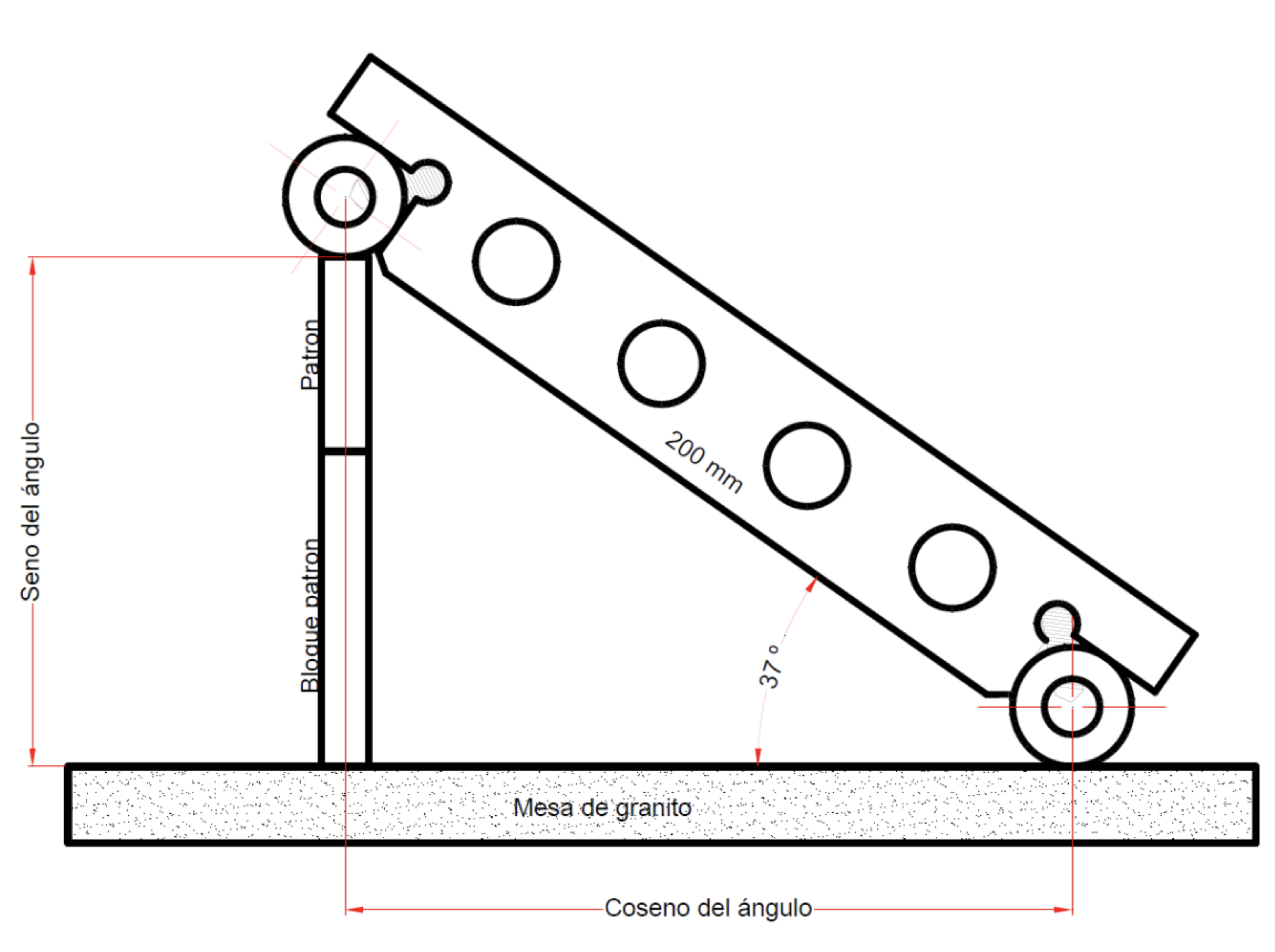

Generar un ángulo específico:
Se colocan bloques patrón debajo de uno de los cilindros.
Si se desea un ángulo θ, se usa la fórmula:
Donde:
h: altura que deben tener los bloques.
L: longitud de la regla (200 mm).
Se ajusta la altura del extremo según el valor calculado.
Medir un ángulo existente:
- Se coloca la pieza sobre la regla de senos.
- Se mide la altura de uno de los extremos.
- Se calcula el ángulo con:
