El Nonius o escala Auxiliar
Petrus Nonius, Matemático Portugués (1492—1577) fue el inventor de este instrumento.
El diseño actual perfecciona A Pierre Vernier (1580-1637) se le atribuye el diseño actual, el cual perfecciona el instrumento.
La escala auxiliar o nonio tiene un número menor de Intervalos en comparación a la escala principal (10 a 20 o su precisión) .
La primera división del Nonius es el inicio de la escala auxiliar; y a la vez el indicador del valor de la escala principal.

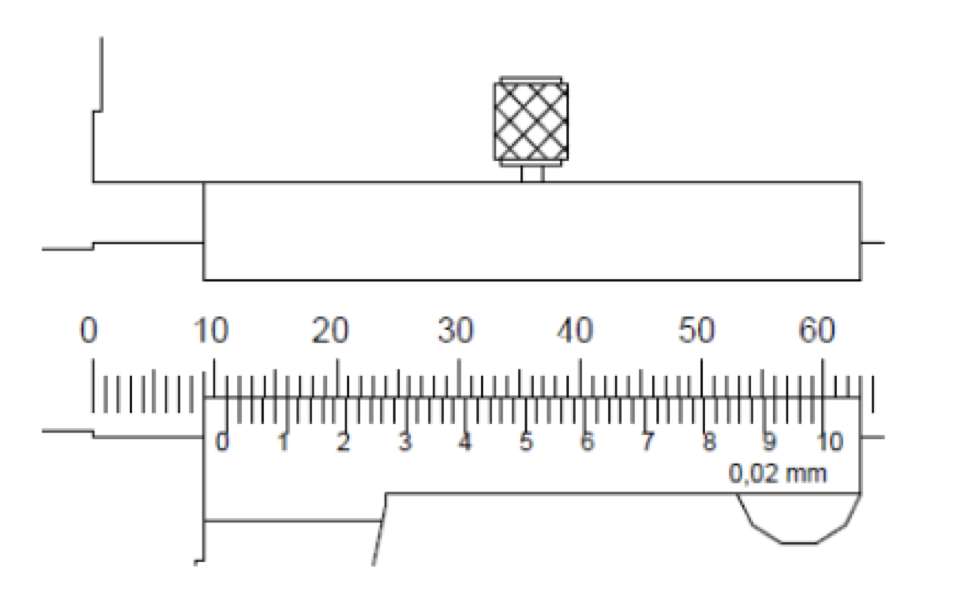

Si la primera división del Nonius (cero) coincide con cualquiera de las divisiones de la escala principal, entonces se lee solamente el valor entero de la escala principal, al coincidir el cero coincide el 10. Ver figura
Si la división cero del Nonius, no coincide con ninguna de las divisiones de la escala principal, la lectura la obtendremos de dos partes: Un valor de la medición entero, múltiplo de 1mm que se toma de la escala principal, el menor valor de la escala principal de los dos valores entre los que se encuentra el cero del Nonius.
A este se le suma el valor fraccionario de la medida del Nonius, en dependencia de la división de este que coincide con cualquiera de las divisiones de la escala principal.
El Nonius, es utilizado para evitar errores al valorar las fracciones “A OJO”
El Nonio o Nonius
Una mejor apreciación en una medición de un instrumento, es obtenerlo por medio de una fracción menor a la unidad de medida del instrumento, que se llama nonio o escala auxiliar. Esta fracción permite obtener valores con mayor precisión complementadas por las divisiones de la regla principal, para obtener el valor de esta fracción es a partir de múltiplos de 10 menos 1, 20 menos 1, 50 menos 1.
Ejemplo:
10 menos 1 obtenemos: 9
9 dividido entre 10 = 0,9 (la diferencia 10 - 9 = 1) esta diferencia de 1 le res-tamos 0,9 nos queda 0,1.
El valor de cada división del nonio es de 0,1 mm
20 menos 1 obtenemos 19 divisiones
19 dividido entre 20 = 0,95 (la diferencia de 19 - 20 = 1) esta diferencia de 1 le restamos 0,95 nos queda 0,05.
El valor de cada división del nonio es de 0,05 mm
50 menos 1 obtenemos 49 divisiones
49 dividido entre 50 = 0,98 (la diferencia de 49 - 0,50 = 1) esta diferencia de 1 le restamos 0,98 nos queda 0,02
El valor de cada división del nonio es de 0,02 mm

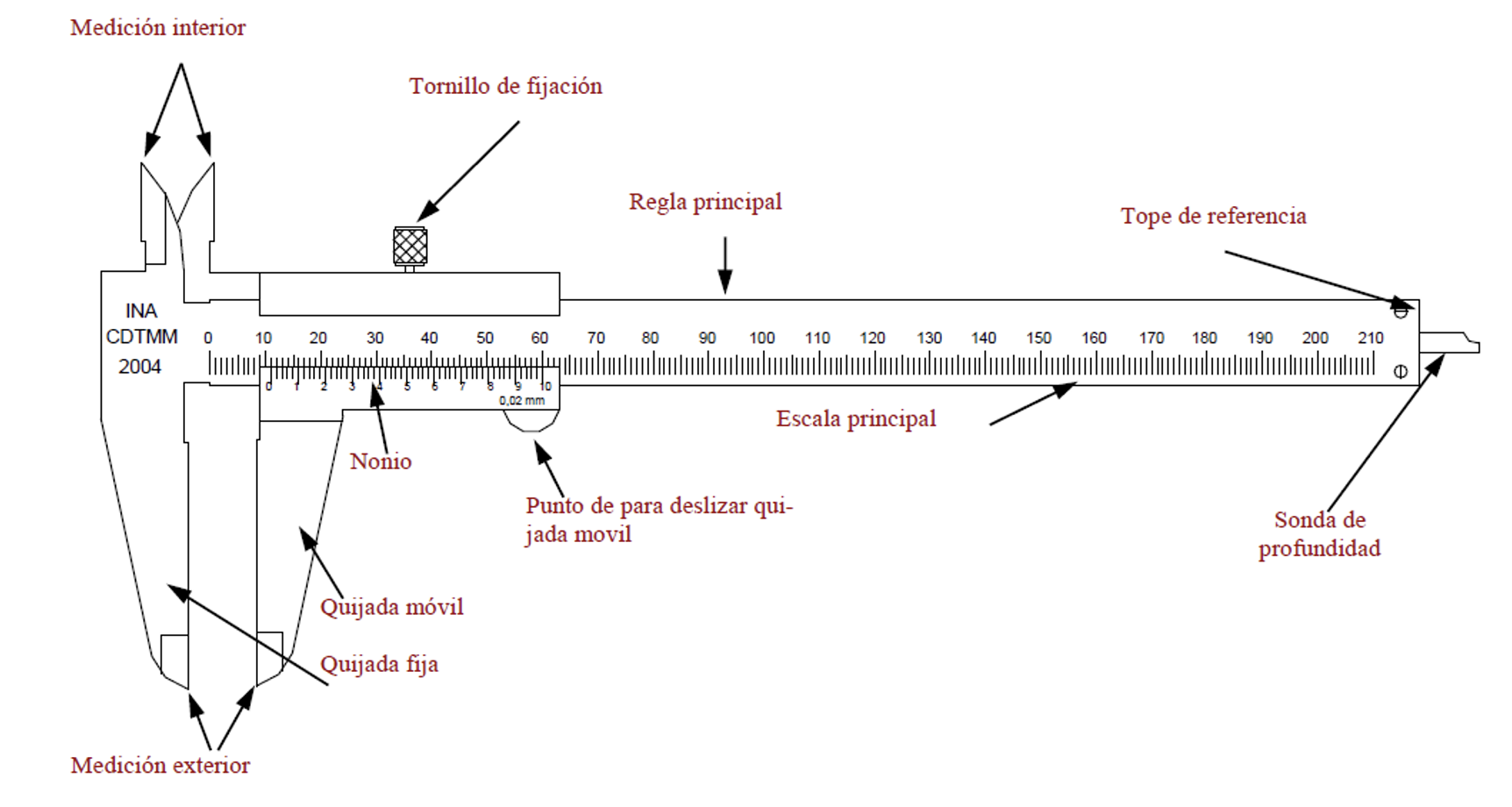

Partes del Calibrador Vernier
Este es un video para que quede más claro el uso del calibrador Vernier:
Mantenimiento:
- Limpiar después de cada uso (paño seco o alcohol isopropílico).
- Lubricar ligeramente con aceite anticorrosivo.
- Guardar en estuche.
- No usar fuerza excesiva para cerrar las mordazas.
A continuación, vamos a ver otros tipos de calibrados existentes:

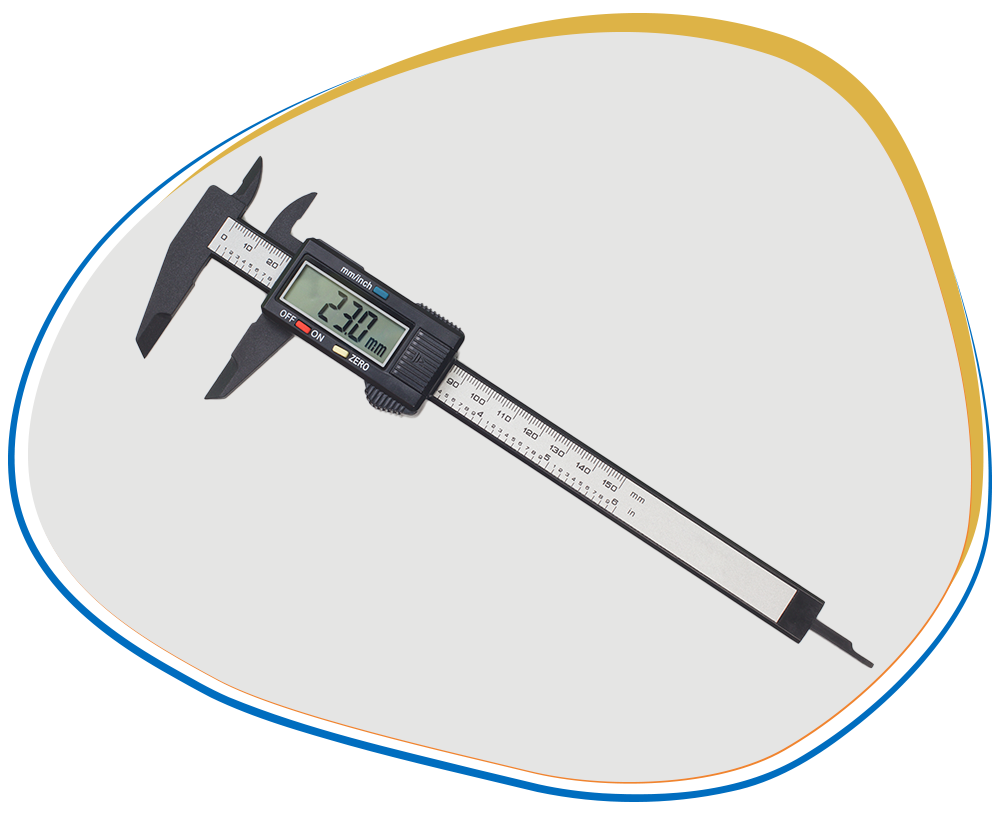

Calibrador Digital
Vamos a tener una experiencia inmersiva con el calibrador digital:
https://share.eon-xr.com/lesson/641/1035368

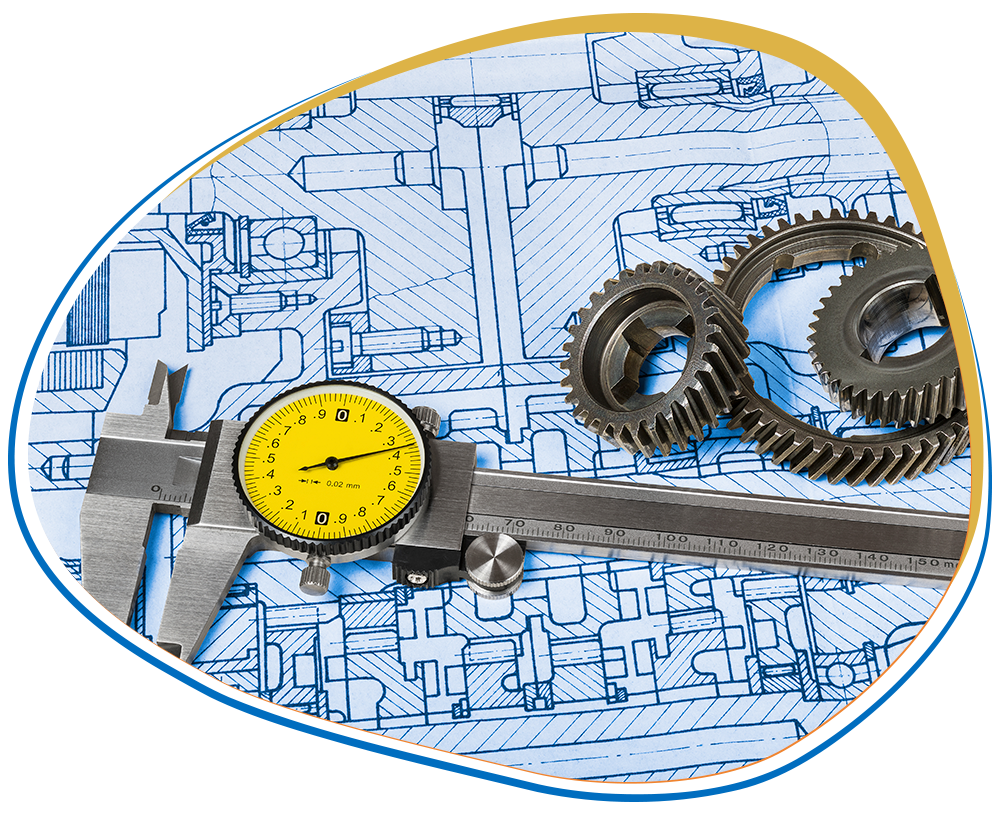

Calibrador Analógico
