Parámetros utilizados en la medición del acabado superficial
El acabado superficial se refiere a la textura o irregularidades presentes en la superficie de una pieza después de un proceso de mecanizado o fabricación. Su control es esencial porque afecta la función, durabilidad y ensamblaje de las piezas.
Los parámetros más comunes usados para medir la calidad del acabado superficial son:
- Ra (Desviación media aritmética): Promedio de las desviaciones respecto a la línea media.
- Rz (Altura de las irregularidades): Promedio de las cinco alturas pico-valle más altas dentro de una longitud de evaluación.
- Rt: Altura total del perfil (desde el punto más alto hasta el más bajo).
- Rms: Raíz cuadrática media de las desviaciones.
Estos valores se obtienen a lo largo de una longitud de evaluación estandarizada (por ejemplo, 5 mm) y sirven para caracterizar la rugosidad de la superficie.
Desviación media aritmética (Ra)
¿Qué es?
El parámetro Ra representa la media aritmética de los valores absolutos de las desviaciones del perfil respecto a la línea media, dentro de una longitud de evaluación.
Altura de irregularidades (Rz)
¿Qué es?
Rz es el promedio de las alturas máximas de cinco picos y las profundidades de cinco valles más pronunciados dentro de una longitud de evaluación.
Rt (Altura total del perfil):
¿Qué es?
Es la raíz cuadrática media de las desviaciones del perfil respecto a la línea media. Es una medida estadística de la rugosidad promedio, más sensible a picos y valles extremos que el valor promedio absoluto Ra
Instrumentos y técnicas utilizadas en evaluación superficial (Rugosímetros)

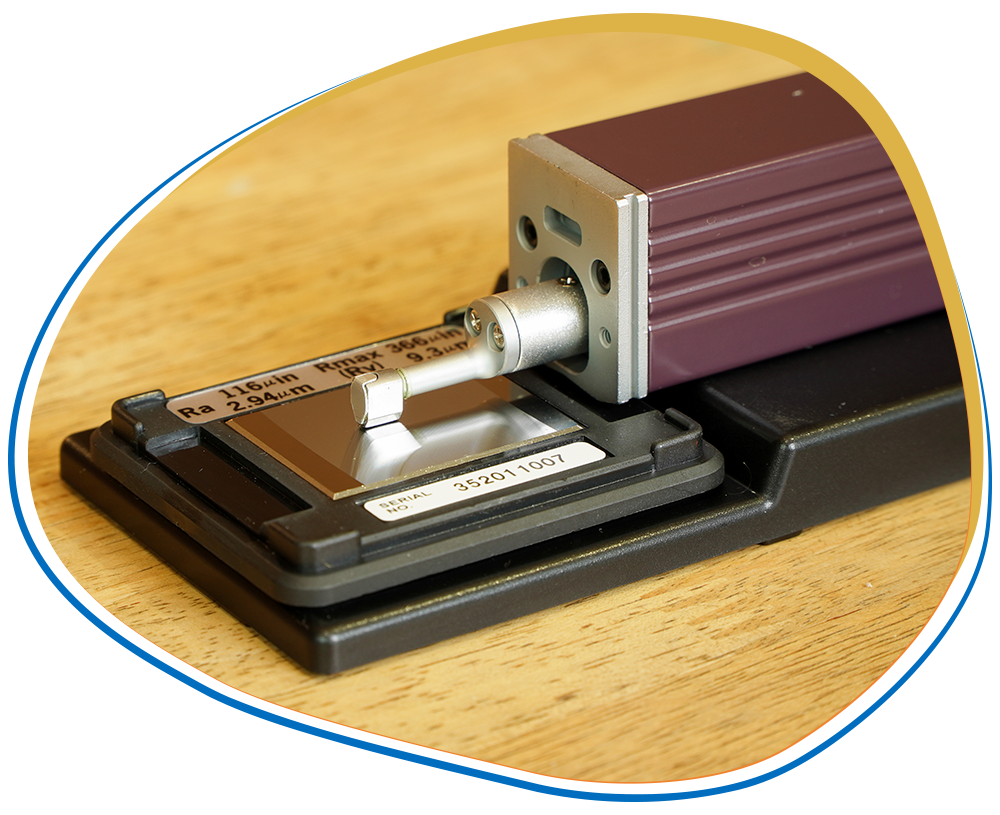

Instrumento principal: Rugosímetro
Un rugosímetro es el instrumento utilizado para medir la rugosidad de una superficie. Puede ser:
- De contacto: Utiliza una aguja o palpador que se desliza sobre la superficie. Mide los desplazamientos verticales mientras recorre una distancia horizontal.
- Sin contacto: Utiliza láseres o interferometría óptica para captar la topografía sin tocar la superficie. Se usa para materiales delicados o a microescala.
Partes de un rugosímetro de contacto:
- Palpador o aguja: Detecta las irregularidades.
- Unidad motriz: Mueve el palpador a velocidad constante.
Otros sistemas de medición superficial
Sistema de medición y procesamiento:
Convierte las desviaciones en señales eléctricas.
Pantalla o software:
Muestra parámetros como Ra, Rz, Rt, etc.
Técnicas complementarias:
- Microscopía de fuerza atómica (AFM): Muy alta resolución, para análisis a nivel nanométrico.
- Perfilometría óptica o interferometría: Para piezas pequeñas o donde no se debe tocar la superficie.
- Réplicas con pasta o película plástica: Para llevar una copia de la superficie a evaluar en un laboratorio.
