Recurso didáctico nº 17: "sistema inowa Extralum".

1. Introducción

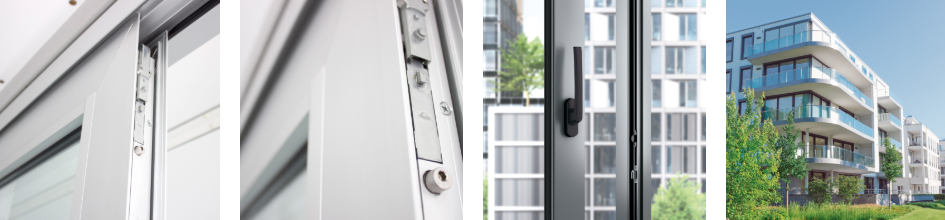

En este recurso estudiaremos el sistema INOWA Extralum, sus diseños, dimensiones, componentes, acabados y el paso a paso de su correcta instalación.

Dentro de las principales características de este  sistema podemos mencionar:

• Novedoso movimiento de cierre con desplazamiento en relación al paño fijo.
• Puntos de cierre centrales.
• Todos los puntos de cierre operados por manilla.
• Apertura fácil incluso en paños pesadas a través de un manejo sencillo de la manilla.
• Cierre cómodo y suave de los paños en el marco.
• Movimiento de cierre uniforme guiado mediante puntos de cierre accionados por 4 lados.
• El herraje está totalmente oculto y permite unos perfiles rectilíneos y estrechos con diseño moderno.
• El probado diseño de la manilla completa el atractivo aspecto óptico.
• Ideal en pesos de paños entre 120 kg y 200 kg máximo.
• Anchos de paños desde 600 hasta 1500 mm.
• Alturas de paños desde 700 hasta 3000 mm.
• Unión de contramarcos a 90° por medio de sellos adhesivos herméticos.
• Unión de marcos de paños fijos y puertas a 45°, aumentando su estética.
• Espesor de perfilería de 2.00 mm.
• Soporta cargas de viento equivalentes a 90Kg/m² (*Previa revisión de dimensiones y condiciones de exposición). Configuración de puertas OX – XO – OXXO.

2. Diseños y Configuraciones del Sistema

• Dos paños, uno fijo y uno móvil.

• Cuatro Paños, teniendo la configuración de paño fijo, móvil, móvil, fijo.

3. Dimensiones

El sistema INOWA Extralum, para su óptimo funcionamiento, lo podemos fabricar bajo las siguientes dimensiones:

En paños/hojas móviles:

En paños/hojas fijas:

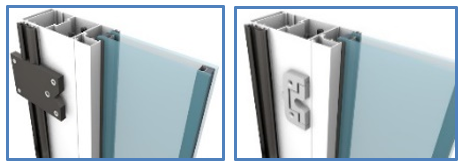

4. Perfilería de Aluminio

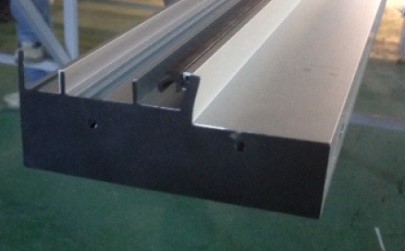

• Contramarco superior Inowa, EX 2378: perfil superior de ensamble del contramarco.

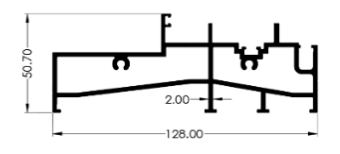

• Contramarco Inferior Inowa, EX 2379: perfil inferior de ensamble del contramarco.

• Contramarco Lateral Inowa, EX 2380: perfil lateral de ensamble del contramarco.

• Marco Inowa, EX 2381: perfil perimetral de las hojas o paños del sistema.

• Adaptador Contramarco Superior Inowa, EX 2382: perfil que aprisiona la guía  inowa superior.

• Adaptador Contramarco Inferior Inowa, EX 2383: elemento de seguridad que se coloca en inferior del contramarco.

• Adaptador Recibidor Inowa, EX  2384: perfil que recibe los recibidores inowa en diseños OX / XO

• Tope Marco Inowa, EX 2385: Tapa marco inowa elemento para tapar los laterales del marco de la hoja.


• Porta Empaque Lateral Inowa, EX 2386: Porta empaque lateral inowa se coloca en el lateral del paño fijo

• Adaptador Cerradura  Inowa , EX 2387: perfil adaptador cerradura inowa, recibe la cerradura del sistema.

• Adaptador Inowa, EX 2388: perfil adaptador inowa, para los diseños de puertas OXXO.

• Envidriador Inowa 24 mm, EX 2389: es el perfil que se utiliza para la sujeción del vidrio de 24 mm.


• Envidriador Inowa 28-31 mm, EX 2522: es el perfil que se utiliza para la sujeción del vidrio de 28-31 mm.


• Envidriador Inowa 12 mm, EX 2574: es el perfil que se utiliza para la sujeción del vidrio de 12 mm.

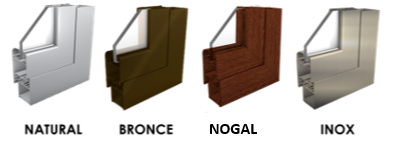

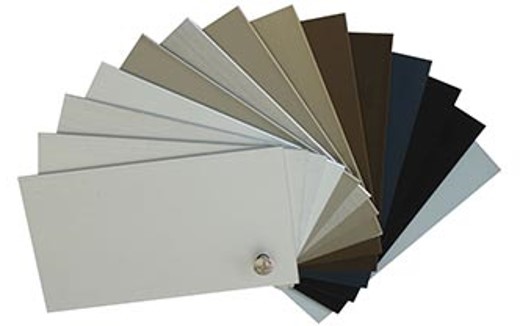

5. Acabados de Aluminio

La perfilería de aluminio se puede solicitar con los siguientes acabados (color):

Nota: Otros acabados disponibles bajo pedido y plazos de entrega a convenir.

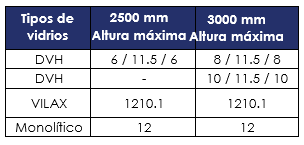

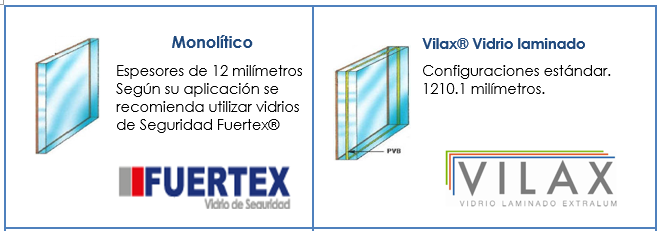

6. Tipos de Vidrio

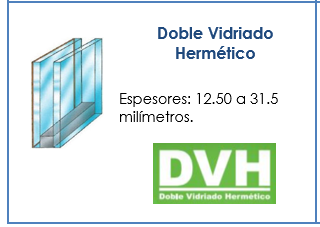

Los diferentes tipos de vidrio y de configuraciones del mismo con la cuáles podemos fabricar este sistema son:

Nota: Para una mejor selección de espesor se debe suministrar los datos de velocidad y cargas máximas de viento y altura sobre el nivel del terreno a la que estará instalado el sistema.

7. Accesorios

                                                                   DESCRIPCIÓN   y  FORMA

Riel inowa negro: permite que se deslice el rodín de la inowa.

Empaque inowa cristal inferior negro: accesorio para la instalación del vidrio.

Empaque inowa marco paños negro: empaque que se coloca en el perfil inferior del contramarco.

Empaque inowa 28 mm: empaque para la instalación de vidrio de un espesor de 28 mm.

Empaque inowa 33 mm: empaque para la instalación de vidrio de un espesor de 33 mm.

Empaque goma flexible: empaque adicional para la instalación del vidrio.

Empaque inowa central fijo/paños negro: accesorio que se coloca en el perfil del porta empaque lateral EX 2386

Empaque inowa esquina marco negro: accesorio que se coloca para acoplar el empaque del contramarco en las esquinas

Empaque inowa superior/ izquierdo negro: accesorio que se colocan entre el lateral y el superior del contramarco.

Empaque inowa superior/ derecho negro: accesorio que se colocan entre el lateral y el superior del contramarco.

Empaque Inowa Inferior/ izquierdo negro: accesorio que se colocan entre el lateral y el inferior del contramarco.

Empaque Inowa inferior/ derecho negro: accesorio que se colocan entre el lateral y el inferior del contramarco.

Escuadra inowa: accesorio que permite el alineamiento del marco de la hoja.

Escuadra inowa: accesorio que permite el alineamiento (refuerzo) del marco de la hoja.

Tapa inowa desagüe con membrana negra: accesorio que nos tapa el troquelado del drenaje

Tapa prefa multiuso hueco ajuste rodin: accesorio que cubre los huecos de la fijación del contramarco al buque.

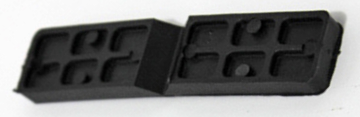

Calza europa multiusos: accesorio que se utilizar para calzar la ventana al buque y realizar los ajustes respectivos, ante un descuadre de buque.

Rodín inowa inferior izquierdo: accesorio permite el deslizamiento de la hoja sobre el riel inferior izquierdo inowa.

Rodín inowa inferior derecho:accesorio permite el deslizamiento de la hoja sobre el riel inferior derecho inowa.

Cierre inowa traslape izquierdo: asegura el cierre perpendicular de la hoja lateral izquierdo.

Cierre inowa traslape derecho: asegura el cierre perpendicular de la hoja lateral derecho.

Pin inowa desplazamiento izquierda/ derecha: accesorio del mecanismo de apertura y cierre del sistema.

Enganche Inowa Izquierdo/ derecho: accesorio del mecanismo de apertura y cierre del sistema.

Tope inowa bumper negro: accesorio que impide que la hoja golpe el contramarco lateral.

Tope inowa negro: accesorio que impide que la hoja golpe el marco lateral de otra nave

Cierre inowa mecanismo: mecanismo de la cerradura.

Guía inowa superior inferior izquierda: controla el la estabilidad horizontal de sistema

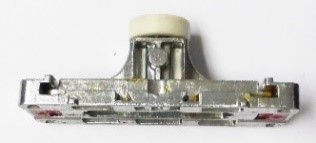

Guía inowa superior inferior derecha: controla el la estabilidad horizontal de sistema

Recibidor Inowa 12.5: accesorio que recibe el pin del cierre de la cerradura para las ventanas.

Recibidor Inowa 17.5: recibe el pin del cierre de la cerradura para las puertas

Recibidor  inowa cierre traslape izquierda/derecha: accesorio que recibe los cierres de traslape del sistema.

Angulo inowa de cambio: accesorio que controla el desplazamiento de la barra inowa operadora.

Haladera inowa: accesorio que acciona la cerradura del sistema.

Barra inowa operadora: controla el mecanismo de cierre de la cerradura.

Grapa inowa para aleta: accesorio para el ensamble en el inferior del contramarco.

Tapa inowa de tope paños pasiva: accesorio que libera el mecanismo de la cerradura en paño fijos.

Tope inowa paños activa: accesorio que libera el mecanismo de la cerradura, en paños móviles.

Tope inowa paños pasiva: accesorio que acciona los topes inowa paño pasivo y paño activo.

8. Herramientas para la Instalación

Las herramientas básicas para la instalación del sistema Europa Plex , serían las siguientes:

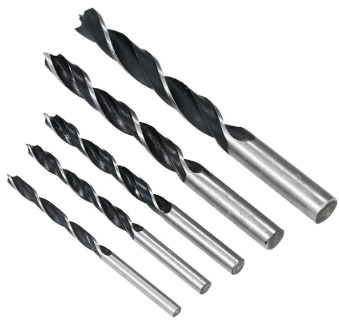

• Brocas para metal 7/64, 1/8, 9/64”, 3/8, 1/4

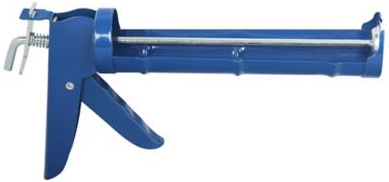

• Pistola de Silicón

• Silicón

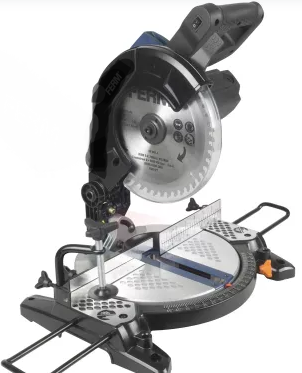

• Cierra eléctrica

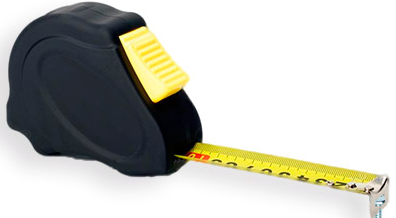

• Cinta métrica

• Nivel

• Taladro

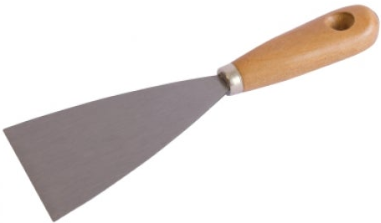

• Espátula

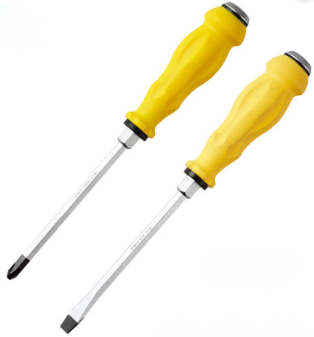

• Destornilladores

• Broca para concreto de ¼”

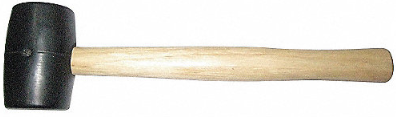

• Mazo de hule

• Lápiz

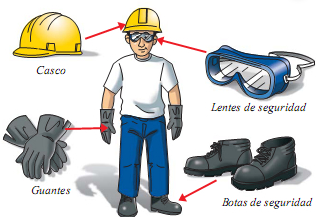

Los implementos de seguridad necesarios para la instalación, serían los siguientes:



9. Proceso de Instalación

Pasos  para la la correcta instalación del sistema Inowa Extralum:

Es importante tomar en cuenta que en este sistema Inowa Extralum, los agujeros de instalación siempre van realizados de fábrica, en los contramarcos.

Armado del Contramarco:

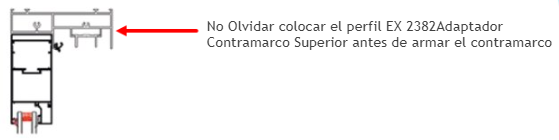

• Colocar los contramarcos inferior, superior y lateral sobre una superficie donde no se vaya a rayar, recomendable, utilizar cartón para protección

   Armado en superficie idónea

• Pegar el adhesivo en contramarcos (empaque Inowa superior e inferior, izquierda/ derecho según la figura del perfil) como corresponda.

                                                                 Empaque inferior                                                  Empaque superior

• La unión se realiza mediante los autorroscante utilizando tornillo 8025 pan phi 10x1 natural.

• Colocar el empaque Inowa esquina marco negra de forma que se acople con el empaque del contramarco.

                                                                     Empaque Inowa Esquina             Colocación del empaque inowa esquina

Fijación del Contrarmarco:

• Colocar el contramarco armado dentro del buque y marcar los puntos de instalación, retire el contramarco armado del buque y realice las perforaciones en el buque.

Perforaciones en buque

• Inserte de nuevo el contramarco y fije de forma permanente al buque con la tornillería adecuada, utilizar tornillo europa plex ave phii 10 X 2 1/2 acero (si se va a trabajar con pared de concreto debe colocar un spánder #7)

Fijación del buque al contramarco

• Primero se coloca la hoja fija por la parte exterior, utilizando tornillo Inowa Pan Phi 12 X 2 3/4 y se debe usar de referencia los huecos de instalación que llevan los marcos.

                                                                                           Hoja fija

Instalación de Marcos de Hoja Fija:

• Remover los envidriadores manualmente (superior, inferior y laterales en ese orden) presionándolos hacia la parte interna de la hoja, colocar las calzas que sostendrán el vidrio en la parte inferior del marco. ​

 Colocar calza

• Instale el perfil porta empaque lateral e introducir el vidrio y colocar los envidriadores nuevamente (laterales, superior e inferior en ese orden) golpeando suavemente con un mazo de hule.​

Instalación de  Perfil Porta Empaque Lateral:

• Ajustar el perfil de porta empaque lateral EX 2386 sobre el extremo en donde hará el enganche con el marco de hoja móvil, una los perfiles con tornillo pan phi 6 X 1/2 cada 50 cm aproximadamente y coloque el empaque  Inowa central fijo/hoja negro.

Instalación del riel Inowa:

• Limpiar el área donde se instalará e insertar dentro de la cavidad en el contramarco inferior, el riel ya va cortado a la medida de la puerta.

        Riel Inowa

Instalación del marco de hoja móvil:

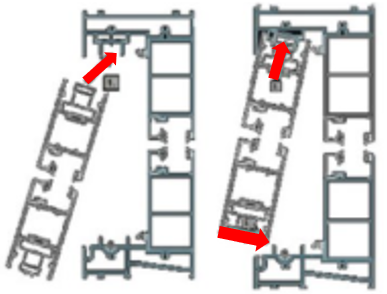

• Levante e inserte en el perfil del adaptador de contramarco superior, luego se alinea en el perfil del contramarco inferior.

                           Colocación de hoja o paño

• Verificar que las ruedas de los rodines inferiores del marco de la hoja queden sobre el riel inowa.

Rodines inferiores

Instalación de Recibidor Inowa Cierre Traslape Izquierdo/ Derecho:

• Marque el centro de los recibidores Inowa Cierre Traslape Izquierdo/ tomando como referencia los puntos donde se ubican los cierres Inowa traslape de la hoja móvil más 10 mm.

Instalación recibidor cierre traslape

•  Tome la guía Recibidor Inowa Cierre Traslape izquierdo/derecho y perfore basado en las marcas realizadas.

                             Cierre traslape                                                Colocación de recibidor cierre traslape

• Instale el recibidor Inowa cierre traslape izquierdo/derecho  y fije mediante los tornillos de 6 x 1”Ave Phi

Recibidor cierre traslape izquierdo/derecho

Instalación del Vidrio en Marco de Hoja Móvil:

• Remover los envidriadores manualmente (superior, inferior y laterales en ese orden) presionándolos hacia la parte interna de la hoja, colocar las calzas que sostendrán el vidrio en la parte inferior del marco (calza multi para ventana negra, calza europa plex negra).

• Introducir el vidrio y colocar los envidriadores nuevamente (laterales, superior e inferior en ese orden). golpeando suavemente con un mazo de hule.

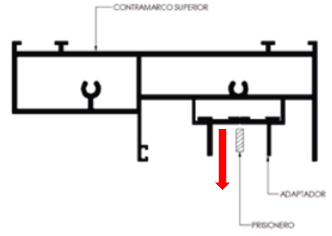

Ajuste Superior del Marco de Paños Móviles:

• Ajustar el tornillo prisionero 8 x 10 adaptador superior al contramarco superior, tomar en cuenta que para poder sacar los paños deben soltar los prisioneros.

Soltar prisioneros

• Instalación de Adaptador de Recibidor

Configuraciones XO / OX

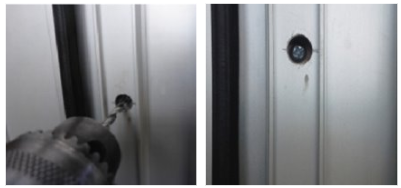

Perforar la pared del perfil lateral del contramarco con una broca de 7/64” y unir mediante el tornillo pan phi 6 x1/2  se debe colocar en el perfil lateral el adaptador de recibidor EX 2384 donde cierra la cerradura.

Perforación

Configuraciones OXXO

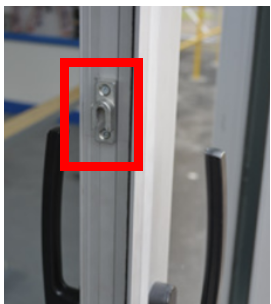

Colocar en el perfil lateral el adaptador de recibidor EX 2387 donde cierra la cerradura, dentro de los paños móviles y unir mediante el tornillo pan phi 6 x 1/2.

Adaptador de recibidor

• Verificar que la manilla está en posición de abierto, luego tomando desde el centro del bulón al inicio de la cámara del recibidor colocar a “16 mm”, una vez marcado realizar dos perforaciones con una broca de “7/64” en la pared del perfil y meter dos tornillo ave phi 6 X 1.

      Colocación de recibidor

• Comprobar el cierre correcto de la puerta.



                     Manilla arriba-abierta

 Nota: comprobar que la puerta cierra correctamente al contramarco lateral y que pueda realizar el rodamiento sin esfuerzo.

Instalación Adaptador Contramarco Inferior

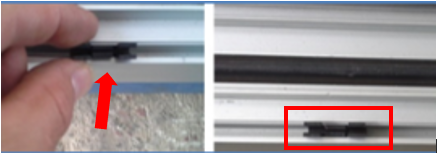

• Colocar la grapa inowa para el adaptador (aleta negra) dentro del canal del perfil del contramarco inferior e inserte a presión el perfil adaptador contramarco inferior.

Colocación de grapa

Instalación de Detalles Finales

• Coloque las tapas ajuste de rodín en los huecos de instalación y las  ​tapas de drenaje en el perfil inferior.

                                                                Tapa hueco ajuste rodín                           Tapa drenaje

• En el caso del Sistema Inowa, por tratarse de perfiles con cámaras de drenaje, no debe  usarse tornillos de fijación en el riel inferior, para evitar la infiltración de agua, en estos casos se podrá usar un cordón de silicón neutro, tipo estructural.

• El sellado de la ventana se debe realizar de manera perimetral, siguiendo el paso a paso que se detallo el contenido de la semana uno, objetivo uno "principales generalidades técnicas de la instalación".

Sellado

Nota: Si la obra aún está en la fase constructiva, debe protegerse en todo momento el contramarco inferior. Debe evitarse el contacto de los ácidos utilizados para la limpieza de ladrillos y pisos de concreto, con las ventanas de aluminio anodizado o pintado. Si algún ácido o material corrosivo similar entra en contacto con las superficies de la ventana, estas áreas deben ser lavadas inmediatamente con grandes cantidades de agua limpia.

10. Funcionamiento del Sistema

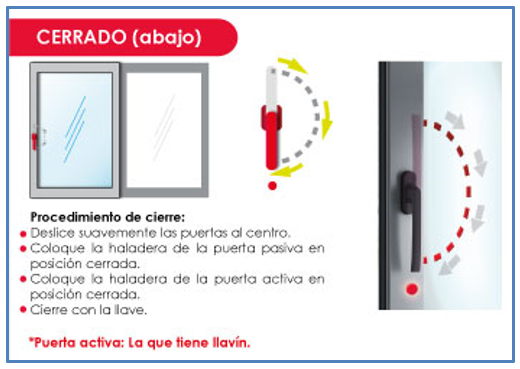

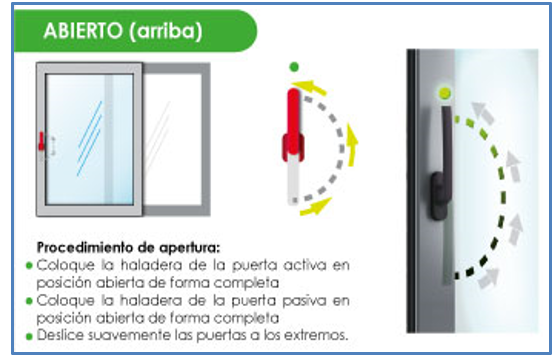

La siguiente es una guía para la correcta manipulación del sistema Inowa Extralum, el accionamiento de la  manija para su correcta apertura o cierre.

11. Conclusión

En este recurso hemos podido aprender del sistema inowa Extralum, sus dimensiones, configuraciones,  componentes y acabados,  para tener mas claro aún el paso a paso de la instalación de este sistema, puede visualizar el vídeo del paso a paso de la instalación del sistema inowa Extralum.
