Recurso didáctico nº 15: "sistema de cedazo spazzio Extralum".

1. Introducción

En este recurso estudiaremos el sistema de Cedazo Spazzio Extralum, sus diseños, configuración, acabados, accesorios y el paso a paso de su correcta instalación.

Como principales características  de este sistema podemos citar:

• Las puertas pueden ser de 1 paño ó 2 con apertura central o apertura en ambos sentidos.

• Conformado sobre un perfil de aluminio y unidos entre sí por escuadras, con cedazo o maya de fibra de vidrio de muy fácil montaje con clips de anclaje para su fijación.

• Ideal para evitar la entrada de mosquitos o insectos.

• Los perfiles tienen espesores de 1.10 a 1.30 mm por lo que le dan un buen funcionamiento y resistencia al sistema en conjunto.

• Su perfil inferior cuenta con una altura de 7.00 mm y con drenajes para la evacuación del agua, además el ancho del perfil no supera los 22.00 mm.

• El tejido del cedazo lleva un tratamiento repelente del agua y resistencia a los rayos UVA.

2. Dimensiones

El sistema Cedazo Spazzio Extralum, para su óptimo funcionamiento, lo podemos fabricar, con las siguientes dimensiones:

• En configuraciones de apertura horizontal:

• En configuraciones de apertura vertical:

3. Diseños y Configuraciones del Sistema

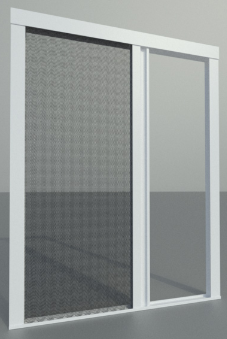

• Apertura un Lado: la hoja o paño de cedazo puede deslizarse al otro extremo del buque.





•  Apertura a Ambos Lados: la hoja o paño de cedazo puede manipularse para ambos lados del buque.

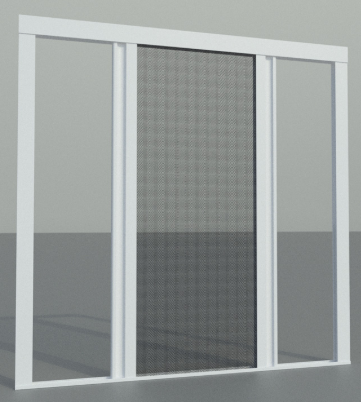

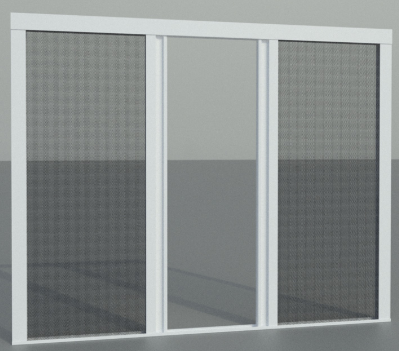

•  Apertura Central: dos hojas o paños de cedazo que realizan su apertura y cierre en el centro del busque.

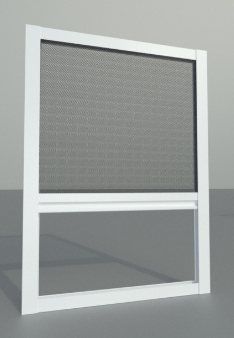

•  Apertura Vertical: paño u hoja de cedazo que pliega verticalmente de arriba para abajo del buque.

4. Perfilería de Aluminio

• Contramarco inferior cedazo mosquitero plisado spazzio, EX 2397: es el perfil inferior del contramarco del sistema Spazzio.

• Contramarco superior cedazo mosquitero plisado spazzio, EX 2398: es el perfil superior del contramarco del sistema Spazzio.


• Contramarco lateral cedazo mosquitero plisado spazzio, EX 2399: es el perfil lateral del contramarco del sistema Spazzio.

• Marco lateral agarradera cedazo mosquitero plisado spazzio, EX 2400: es el perfil lateral  con agarradera del contramarco del sistema Spazzio.

5. Acabados de Aluminio

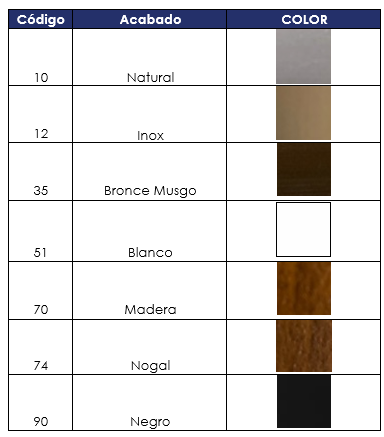

La perfilería de aluminio se puede solicitar con los siguientes acabados (color):

Nota: Otros acabados disponibles bajo pedido y plazos de entrega a convenir.

6. Accesorios

                                                            DESCRIPCIÓN   y  FORMA

Clip cedazo plegable fijación a pared negro: es el accesorio con el fijamos los verticales de contramarco al buque
Tope cedazo plegable regulador de hilo negro: accesorio que va colocado dentro de los perfiles y regula la apertura del cedazo
Tornillo cedazo plegable sin cabeza fijación: tornillo que colocamos dentro del tope cedazo regulador.
Tornillo cedazo plegable cantonera 3.5 x 13:
Tope cedazo plegable tensora ruler negra
Tornillo cedazo plegable pieza tensora 4 x 6
Clip cedazo plegable guía hilo central negra
Hilo cedazo plegable pl 22 plisada negra
Cinta cedazo plegable bi-adhesivo 20 mm
Barra cedazo plegable magnética pl 22 negra
Cierre cedazo plegable inferior scorpio fish2 negro
Cierre cedazo plegable inferior deslizante scorpio negro
Cierre cedazo plegable inferior scorpio fish1 negro
Cierre cedazo plegable superior scorpio fish2 negro
Cierre cedazo plegable superior deslizante scorpio negro
Cierre cedazo plegable superior scorpio fish1 negro

Lámina cedazo plegable ajuste adhesiva negro
Cedazo plegable plisado h2400 negro
Cedazo plegable plisado h3000
Barra cedazo plegable magnética bs negro
Kit cedazo plegable gancho pl negro

7. Identificación del Producto

El sistema Cedazo Spazzio

1.     Perfil Superior

2.     Perfil Inferior

3.     Perfil Cierre

4.     Perfil Fijo, perfil móvil

5.     Imán

8. Herramientas para la Instalación

Las herramientas básicas para la instalación del sistema Cedazo Spazzio Extralum , serían las siguientes:

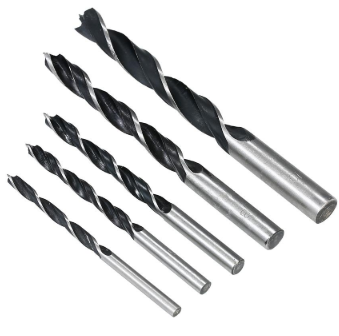

• Brocas para metal 7/64, 1/8, 9/64”, 3/8, 1/4

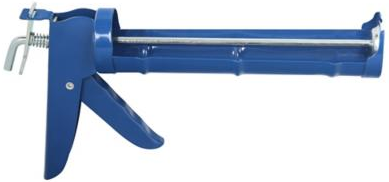

• Pistola de Silicón

• Silicón

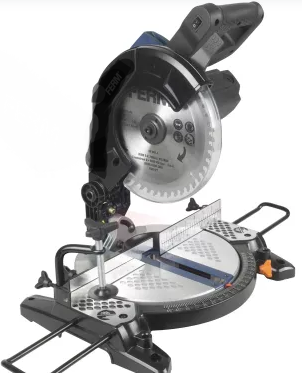

• Cierra eléctrica

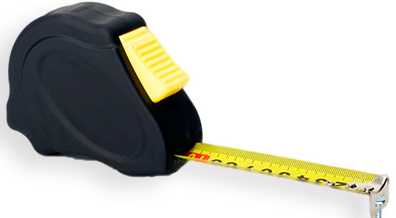

• Cinta métrica

• Nivel

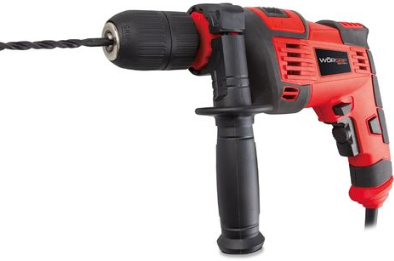

• Taladro

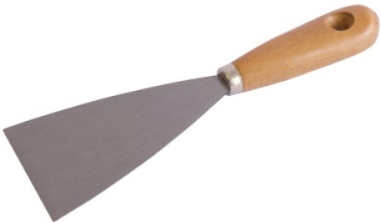

• Espátula

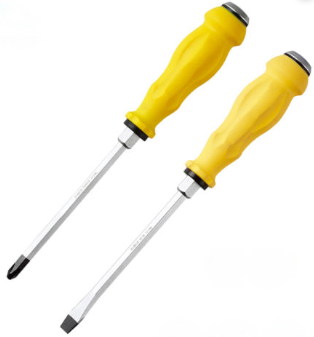

• Destornilladores

• Broca para concreto de ¼”

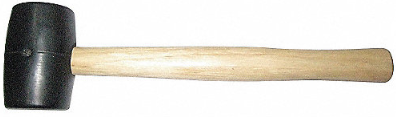

• Mazo Hule

• Lápiz

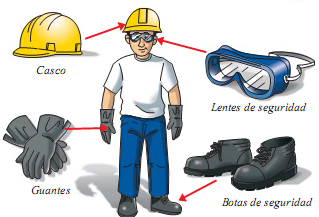

Los implementos de seguridad necesarios para la instalación, serían los siguientes:

9. Proceso de Instalación

A continuación el paso a paso para la correcta instalación del sistema de Cedazo Spazzio Extralum:

Desembalaje del sistema:

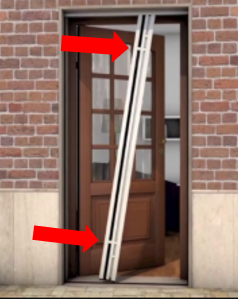

• De debe tener mucho cuidado en el desembalaje del sistema, para no dañar ninguno de los  elementos que conforman el producto, especialmente los hilos y la maya de cedazo.  y exclusivamente los componentes suministrados en el kit de montaje y las herramientas aconsejadas.

Desembalaje del producto

Fijación de Perfiles :

• Colocar el perfil superior (debe estar alineado en referencia al perfil inferior),  marcar los puntos de fijación del mismo (este perfil cuenta con los huecos de instalación, tomarlos como guías para las marcas), y fijarlo con tornillos  7X1 phan-phi  con broca 1/4 y  espánder #7 de ir a tubo o madera usar broca 9/64

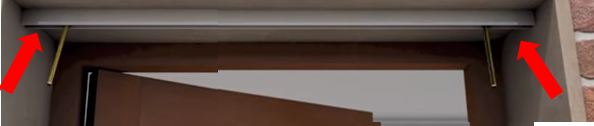

                                     Contramarco superior                                               Marcación de puntos de fijación

• El perfil inferior debe de ser colocado en el suelo, este utiliza una cinta doble cara la cual ya va  colocada de fábrica, desprender la cinta y colocar el es importante que lugar donde se colocara el contramarco inferior este libre de contaminación (polvo, aceite, agua) para un mejor agarre de la cinta, las perforaciones de drenaje deben colocarse para el exterior,

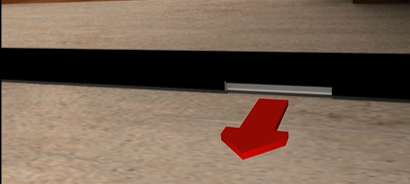

                                       Despender papel de la cinta doble propósito                               Drenaje para para el lado exterior

Fijación de Clips:

• Colocar en los dos lados del buque (laterales) los clips de fijación,  se deben de colocar 3 en total (de acuerdo a la imagen) se  fijan con tornillos  7X1 Phan Phi con su espánder #7 en caso de ir a concreto y utilizar broca 1/4”;de ir tubo o madera se utilizara broca 9/64”.

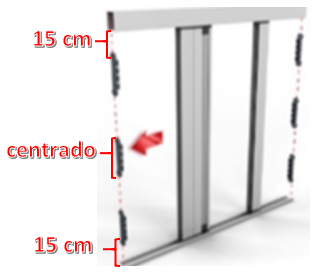

                                                      Colocación de Clip                           Manera correcta de colocación clips

Fijación del Paño de Cedazo

• Colocar el cedazo en posición diagonal y verificar que ningunos de los hilos queden prensados con los perfiles, los cedazos cuentan  con salidas de hilos en la parte  inferior y superior de los perfiles para su correcta colocación se recomienda que en la parte superior los hilos pasen por encima de los perfiles, mientras que los inferiores se mantenga en su posición original de salida.

Hilos del sistema

• Insertar el paño entre los perfiles superior e inferior.

Colocación  de hoja o paño de cedazo

• Mover el primer paquete hacia la pared hasta que el perfil lateral se  enganche con los clips de fijación (A)  y posterior, mover el perfil de cierre hacia la pared hasta enganchar con los clips de fijación (B).

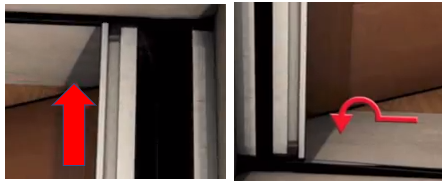

                                                                                              A                                   B

Ajuste de Hilos

En los cedazos Spazzio tenemos tres tipos de configuraciones, es por eso que dependiendo de la apertura del sistema así se hará los ajustes de los hilos.

• En la configuración de dos paños de cedazo que cierran al centro,  el sistema tendrá los ajustes  en los tornillos que se encuentran en los lados de los perfiles laterales, cada hilo tendrá un tornillo y el ajuste será de forma individual.

                                                                                                                 Tornillo de ajuste

• En el caso de las  de configuración del cedazo es plegando hacia un solo lado o bien a cualquier de los dos lados, el sistema cuanta con unas plaquitas de ajuste las cuales se encuentra detrás de los imánes que están  en los  verticales  fijados en los laterales a pared, para socar estas plaquitas se requiere una llave Allen 2.5 para poder hacer los ajustes necesario de los hilos,  una vez realizado los ajustes colocar el imán en el vertical del contramarco.

Placa de ajuste

                                                                  Hilos ajustado                                                  Hilos sin ajuste

• Completar con la colocación del imán: coloque la barra metálica en los perfiles laterales.

                                                  Barra magnética                   Colocación de la barra magnética

10. Recomendaciones y Mantenimiento

Para que el sistema Cedazo Spazzio, funciones correctamente, debemos seguir las siguientes recomendaciones de uso y mantenimiento.

- Recomendaciones:

• Utilizar Accesorios originales.

• Antes de empezar la instalación, se debe comprobar la integridad del producto y se  debe comprobar que la estructura o buque tengan las condiciones necesarias de solidez y estabilidad.

• Mantener los rieles del contramarco libres de desechos, polvo y no aplicarles ningún tipo de lubricante que vaya a perjudicar el funcionamiento del producto.

• El cedazo spazzio no es un elemento estructural ante ningún tipo de carga de viento.

- Uso Previo:

• La finalidad del producto es impedir el paso de los insectos tales como mosquitos o similares en la parte interna de donde va a ser instalado el cedazo.

• Para desplazar el cedazo, empujar o tirar con suavidad preferiblemente desde la zona central de los perfiles laterales, hasta que encaje en el imán o bien hasta que la totalidad de la red quede en la parte posterior.

- Mantenimiento:

• Para limpiar el exterior debe de utilizar una toalla de microfibra húmeda para los perfiles, y un cepillo de cerdas suaves con agua y jabón para la malla, para retirar los residuos acumulados (polvo) en la misma.

• Evitar el uso de aceites, grasas, disolventes y limpiadores abrasivos, la lubricación puede ser hecha con silicona en aerosol.

- Advertencias:

• El producto está equipado con una guía de suelo, preste especial atención durante la transición para evitar tropiezos.

• La empresa no responde a la intervención independiente, por la manipulación y / o modificación de este.

• No es un elemento de uso estructural, ante carga de viento.

11. Conclusión

En este recurso hemos podido aprender del sistema cedazo spazzio Extralum, sus dimensiones, configuraciones,  componentes y acabados,  para tener mas claro aún el paso a paso de la instalación de este sistema, puede visualizar el vídeo del paso a paso de la instalación del sistema cedazo spazzio europa Extralum.
