Recurso didáctico nº 13: "sistema europa plex Extralum".

1. Introducción

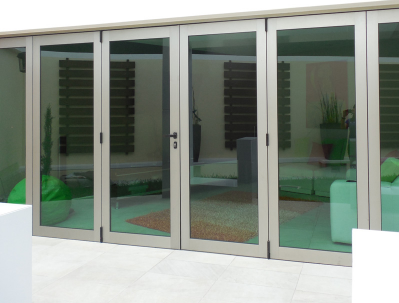

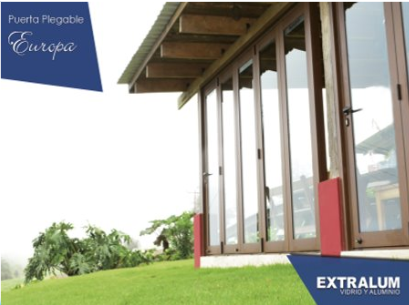

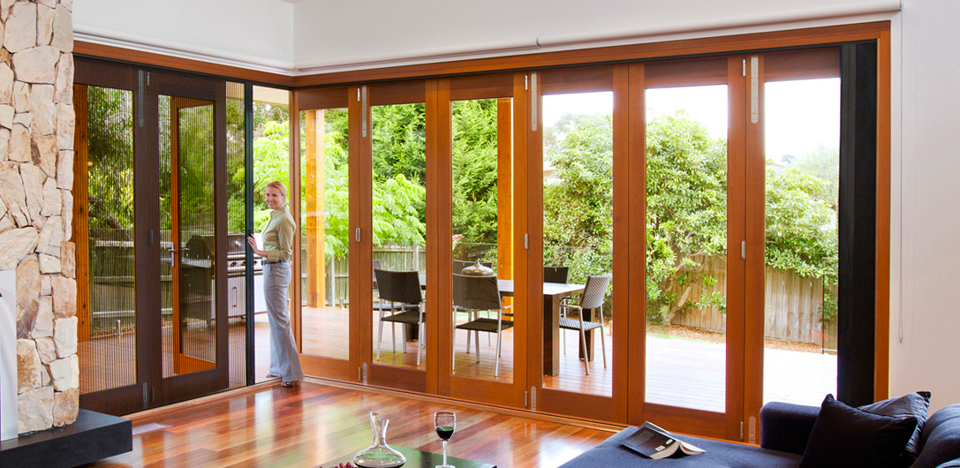

En este recursos estudiaremos el sistema plegable Europa Plex Extralum, sus características, accesorios, acabados, dimensiones y su correcta instalación.

• Marcos con dimensiones máximas de 800 mm de ancho x 3000 mm de alto con opción de división horizontal.

• En su apertura total se logra una ventilación de hasta un 92% aprox.

• Las cerraduras principales e intermedias lo hacen un sistema seguro.

• Configuraciones a unión en 90° con el uso del perfil cero postes.

• Dos opciones de perfil inferior, uno de 39 mm de alto para mayor hermeticidad especialmente en ventanas y otro de 16 mm de alto para mejor tránsito en puertas que también facilita las aplicaciones para uso empotrado.

• Espesores de vidrio desde 6 mm hasta 24 mm.

• Hasta 14 paños, 7 en cada dirección.

• Perfilería con espesores de pared de 1.10 hasta 1.80 mm.

2. Dimensiones

El sistema Europa Plex, para su óptimo funcionamiento, lo podemos fabricar bajo las siguientes dimensiones:

Nota: las alturas de 3000 mm, deben utilizar perfil de división horizontal y/o según configuración de vidrio.

3. Diseños y Configuraciones del Sistema

• 3 Puertas plegables (Izquierdas o derechas)

• 3 Puertas Plegables + 1 Abatible

• 5 Puertas Plegables  (Izquierdas o derechas)

• 5 Puertas Plegables  + 1 Abatible (Izquierdas o derechas)

• 3 Puertas Plegables Izquierdas + 3 Puertas Plegables  derechas

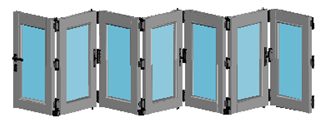

• 7 Puertas Plegables  (Izquierdas o derechas)

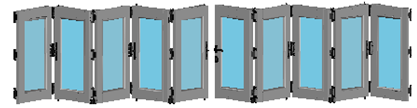

• 5 Puertas Plegables Izquierdas + 5 Puertas Plegables  derechas

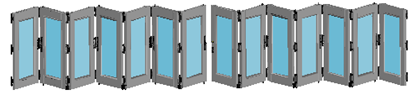

• 7 Puertas Plegables Izquierdas + 7 Puertas Plegables  derechas

4. Perfilería de Aluminio

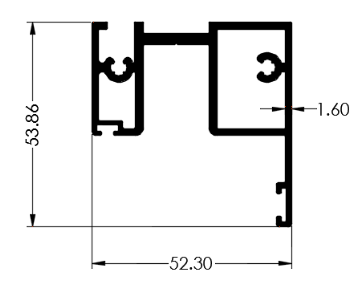

• Contramarco Superior Europa Plex, EX 2141: es el perfil superior que se utiliza en el contramarco del sistema Europa Plex Extralum.

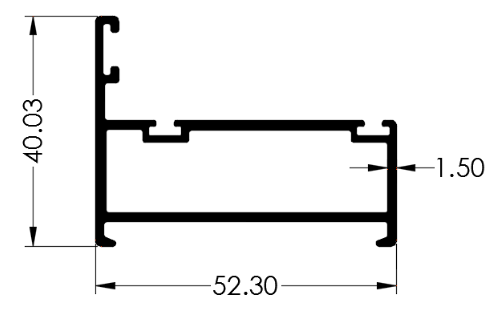

• Contramarco Lateral Europa Plex, EX 2140: es el perfil lateral que se utiliza en el contramarco del sistema Europa Plex Extralum.

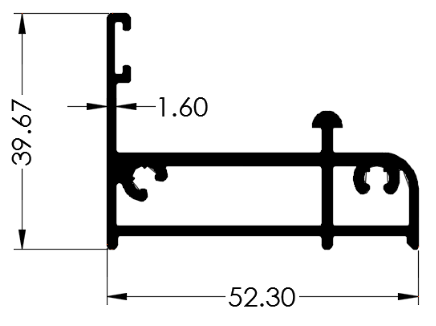

• Contramarco Inferior Europa Plex, EX 2142: es el perfil inferior (nivel de piso)  que se utiliza en el contramarco del sistema Europa Plex Extralum.

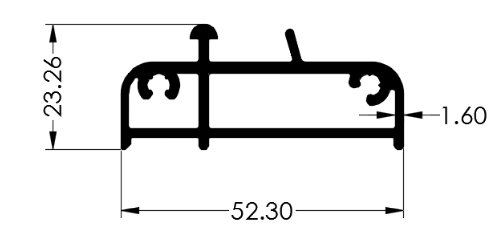

• Contramarco Inferior 23.26 Mm Europa Plex, EX 2144: es el perfil inferior (empotrado)  que se utiliza en el contramarco del sistema Europa Plex Extralum.

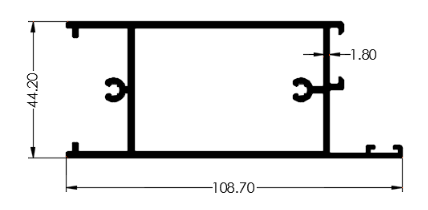

• Marco Inferior Superior Europa Plex, EX 2139: es el perfil inferior del paño u hoja.

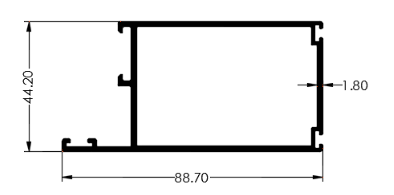

• Marco Lateral Europa Plex, EX  2137: es el perfil lateral del paño u hoja.

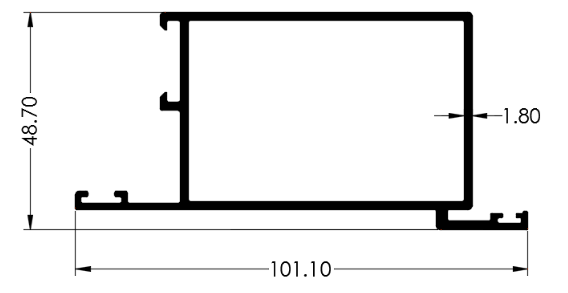

• Marco Lateral Apertura Externo Europa Plex, EX  2138: es el perfil que se utiliza cuando la hoja o paño es de apertura externa.

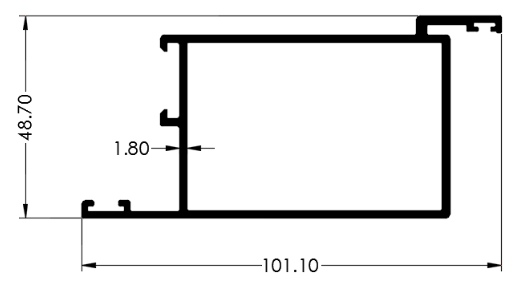

• Marco Lateral Apertura Interno Europa Plex, EX 2192: es el perfil que se utiliza cuando la hoja o paño es de apertura interna.

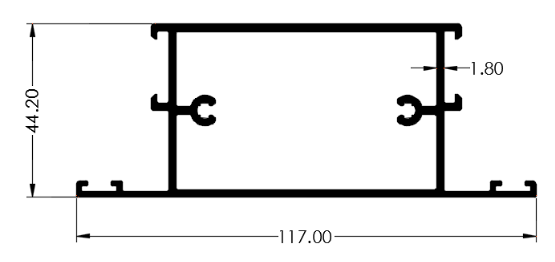

• Marco División Europa Plex, EX 2136

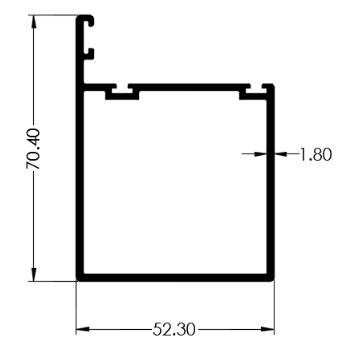

• Marco Lateral 90 Grados Europa Plex, EX 2272



• Adaptador Empaque Europa Plex , EX 2145

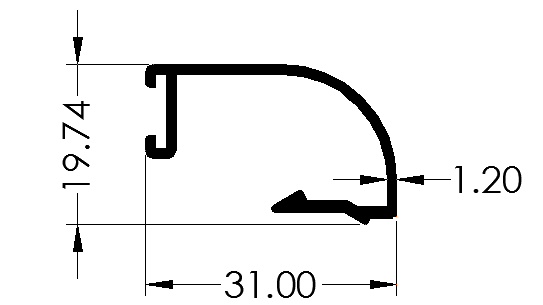

• Envidriador Grapa Curvo 6.00 mm hasta 8.00 mm Europa Clásica, EX 1316

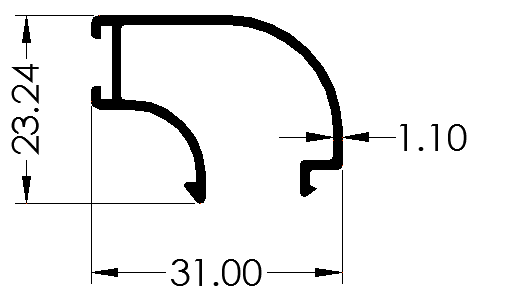

• Envidriador Curvo 6.00 mm hasta 8.00 mm Europa Clásica, EX 1404

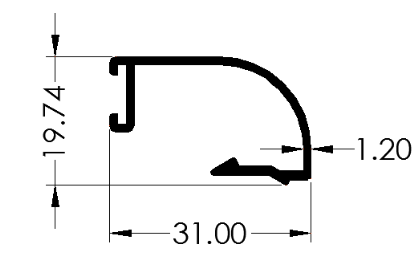

• Envidriador Grapa Curvo DVH 17.00 Mm Europa Clásica, EX 1346

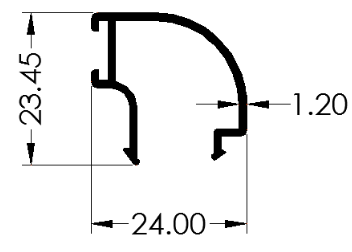

• Envidriador Curvo DVH 17.00 Mm Europa Clásica, EX 1358

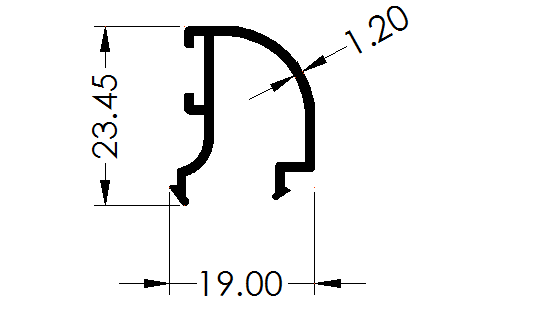

• Envidriador Curvo DVH 19.00 Mm Europa Clásica 17.00 mm, EX 1309: es el perfil (presión) que utilizamos para los espesores de vidrio de 19 mm

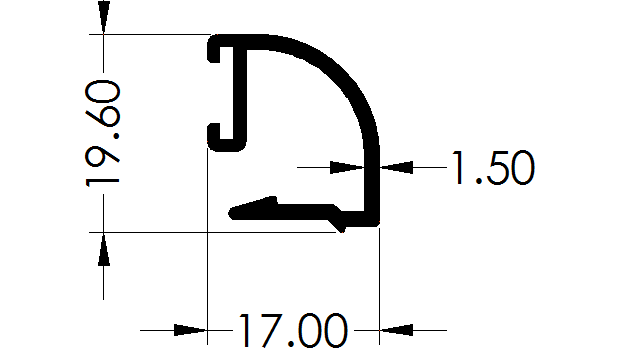

• Envidriador Grapa Curvo  DVH 19.00 Mm Europa Clásica, EX 1356: es el perfil (grapa) que utilizamos para los espesores de vidrio de 19 mm.

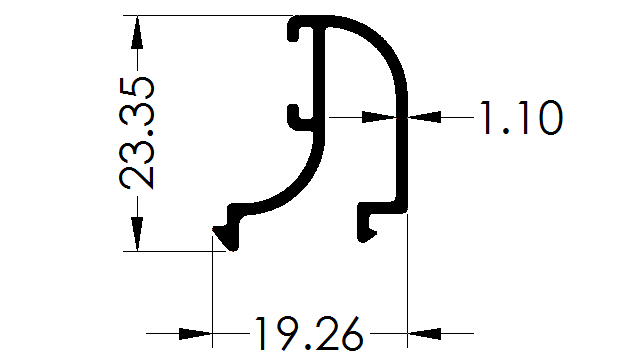

• Envidriador  Curvo 17.00 Mm Europa 40, EX 2186: es el perfil  que utilizamos para los espesores de vidrio de 17 mm.

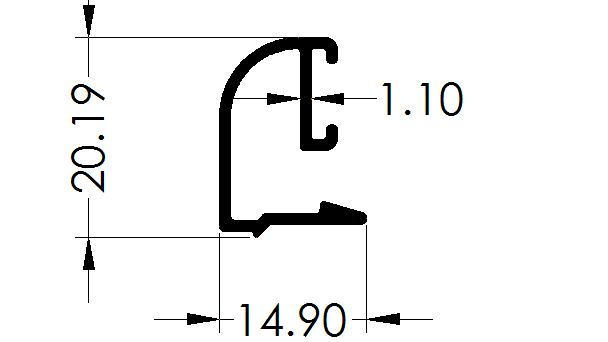

• Envidriador  Grapa  Curvo DVH 24.00 Mm Europa Plex, EX 2194: es el perfil (grapa) que utilizamos para los espesores de vidrio de 24 mm.

5. Acabados de Aluminio

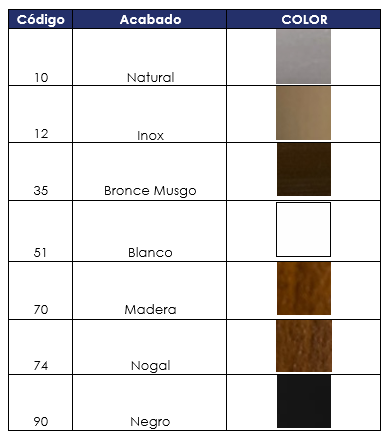

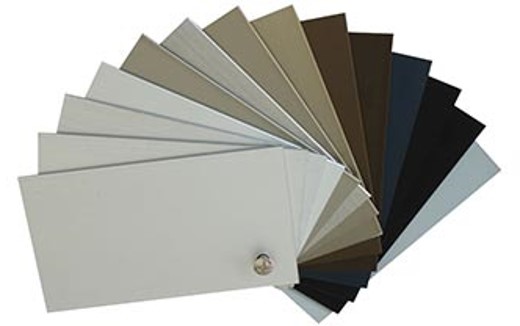

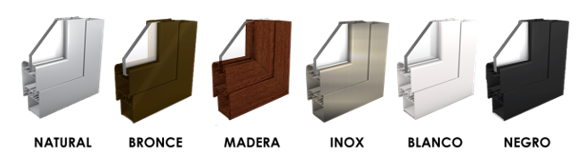

La perfilería de aluminio se puede solicitar con los siguientes acabados (color):

                       **Imágenes del color de acabado con fines ilustrativos, el mismo puede variar**

Nota: Otros acabados disponibles bajo pedido y plazos de entrega a convenir.

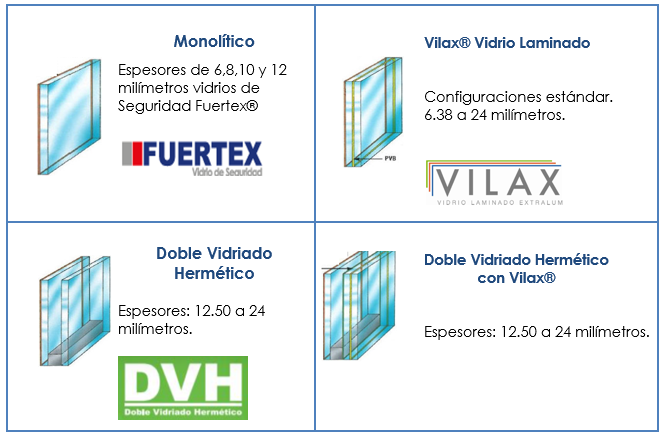

6. Tipos de Vidrio

Los diferentes tipos de vidrio y de configuraciones del mismo con la cuales podemos fabricar este sistema son:

Nota: Para una mejor selección de espesor se debe suministrar los datos de velocidad y cargas máximas de viento y altura sobre el nivel del terreno a la que estará instalado el sistema.

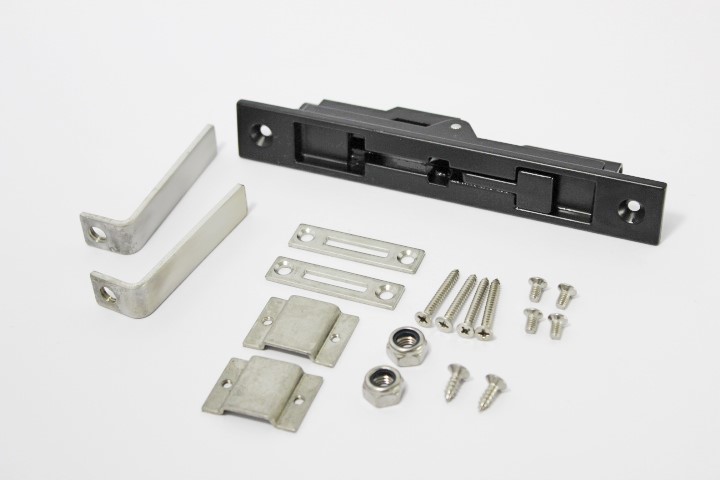

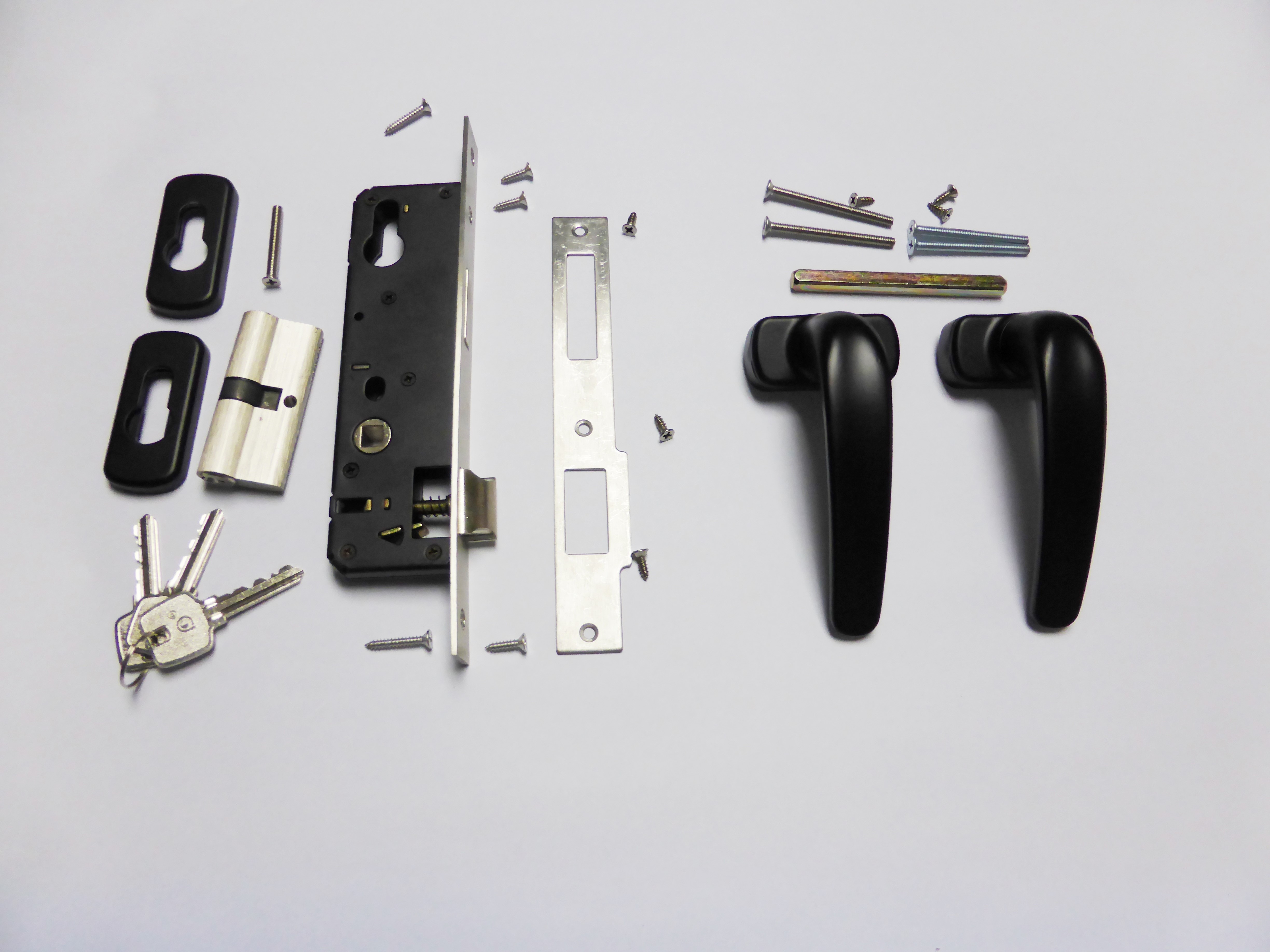

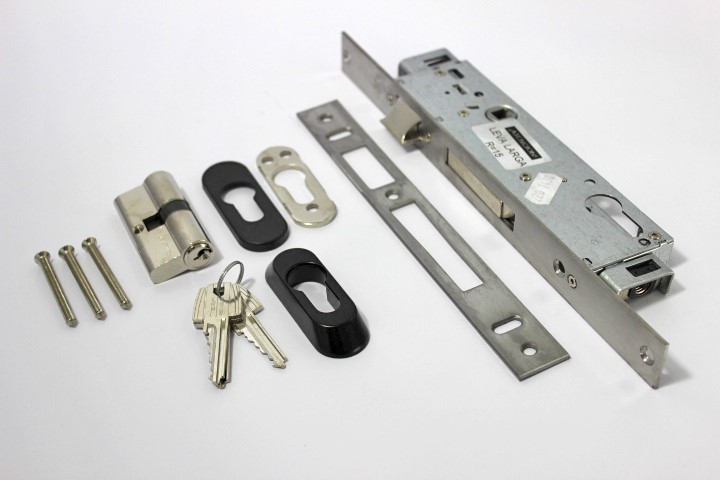

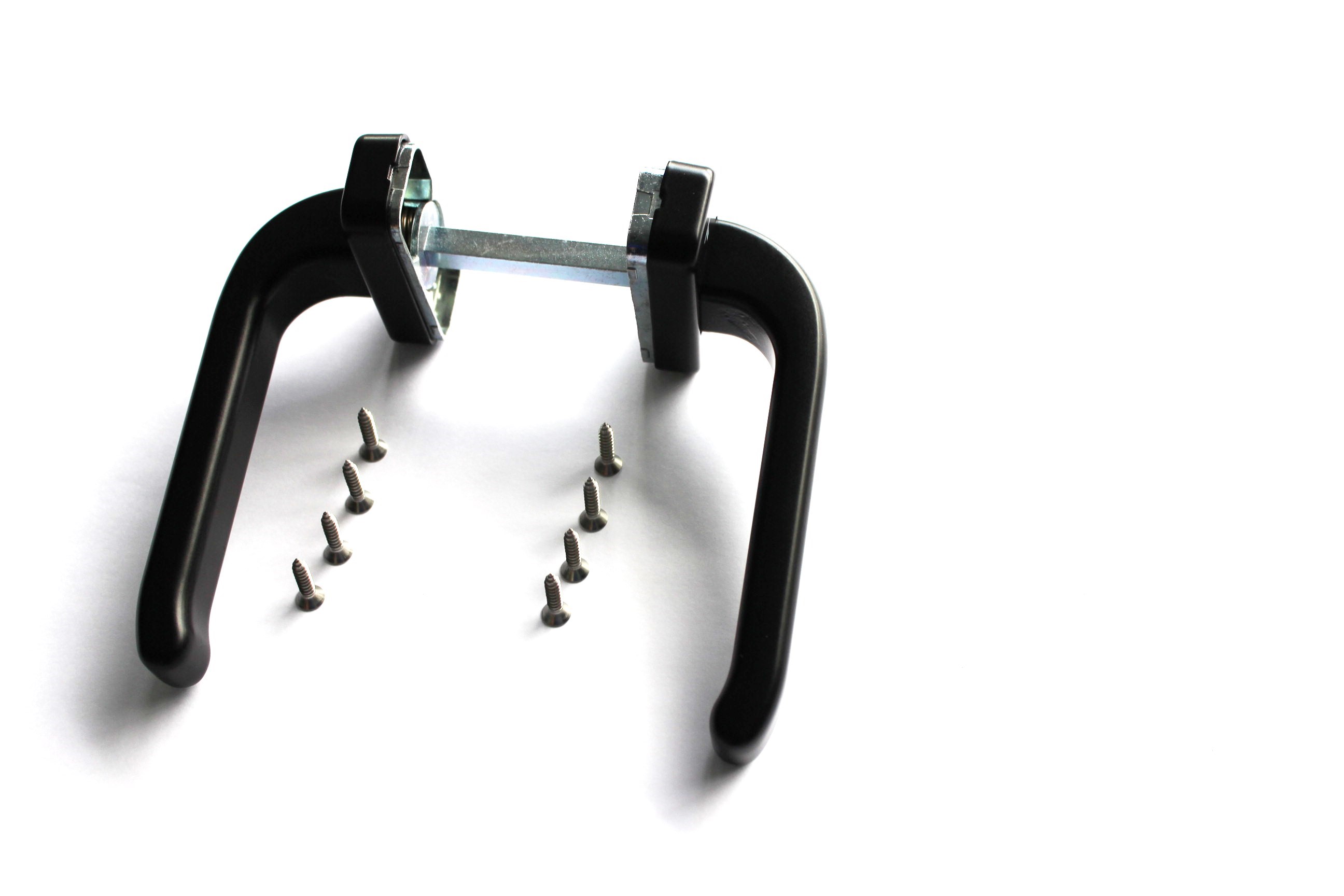

7. Accesorios

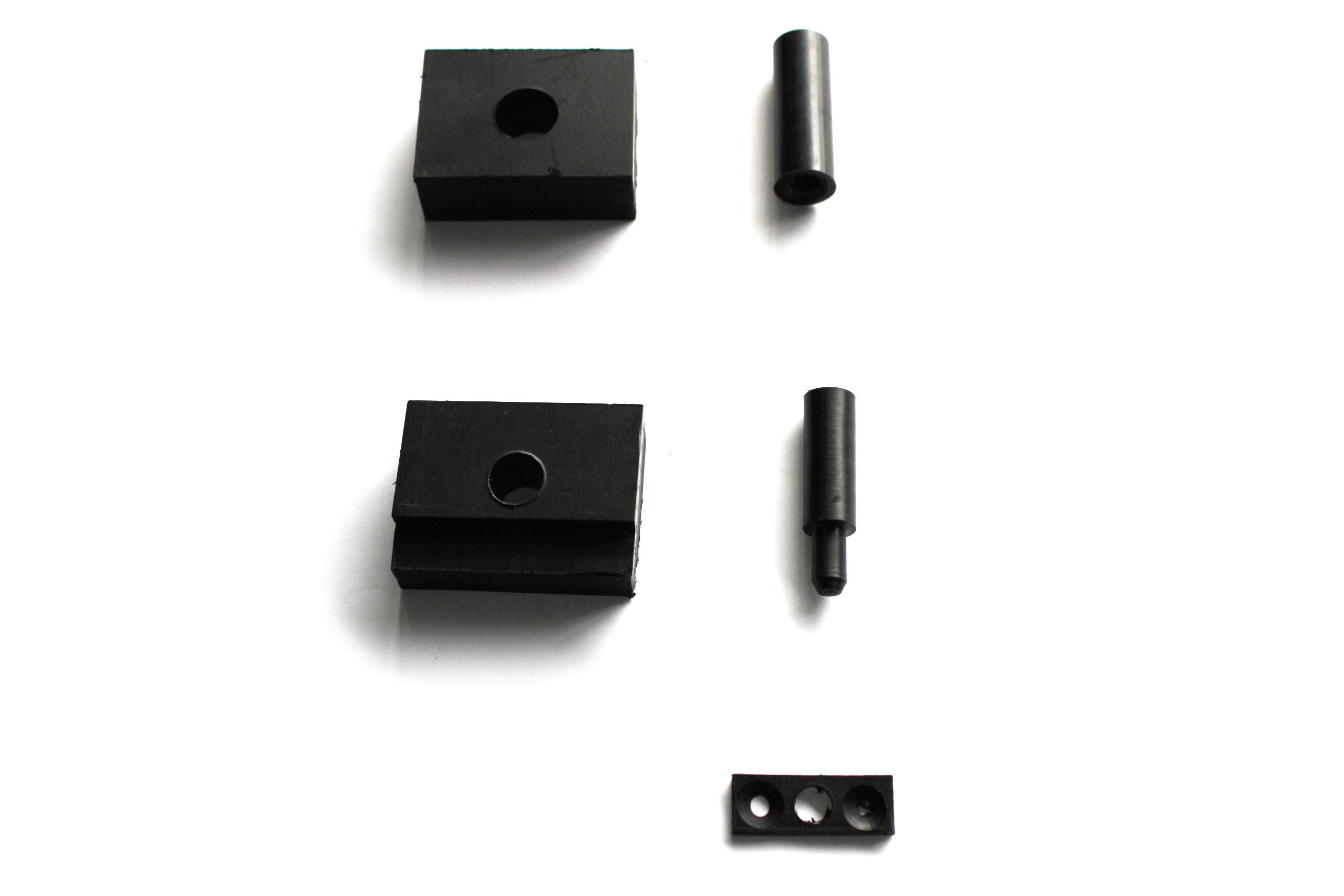

                                                            DESCRIPCIÓN   y  FORMA

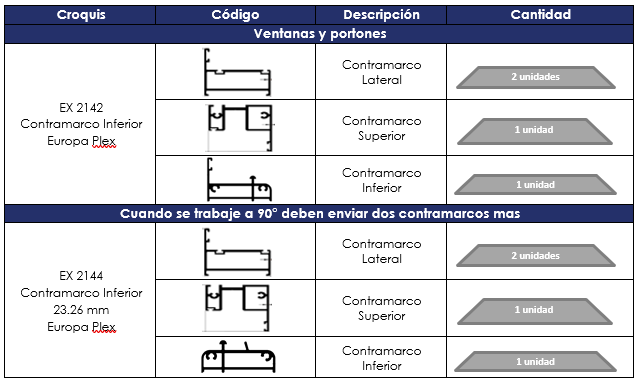

8. Identificación del Producto

El sistema utiliza:

•  Contramarcos perimetrales, de estos deben llegar cuatro unidades.
• Dos para los laterales, uno superior y uno inferior que lleva lo agujeros de drenaje. Debe verificarse que todos (excepto el inferior) traen los agujeros de instalación realizados.

Identifique y desempaque la puerta que va al contramarco lateral, según la referencia:

• Las bisagras y las cerraduras van previamente instaladas y con las perforaciones realizadas.

• Los vidrios de las puertas no van instalados para facilitar el manejo de estas.
• La referencia de las puertas se realiza de menor a mayor, de izquierda a derecha visto desde el interior de la habitación.
• Las bisagras y las cerraduras van previamente instaladas y con las perforaciones      realizadas.

9. Herramientas para la Instalación

Las herramientas básicas para la instalación del sistema Europa Plex , serían las siguientes:

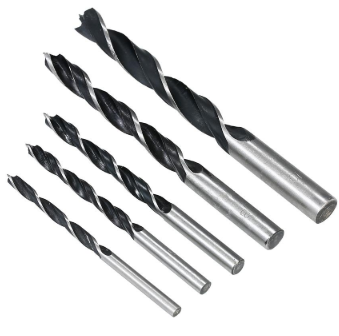

• Brocas para metal 7/64, 1/8, 9/64”, 3/8, 1/4

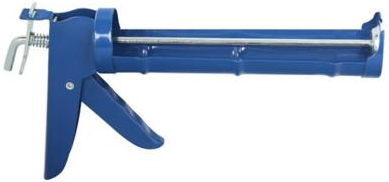

• Pistola de Silicón

• Silicón

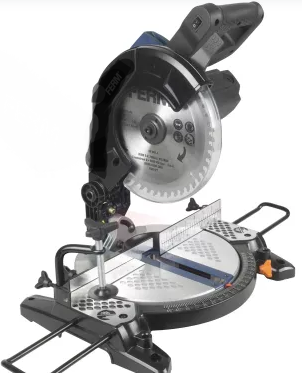

• Cierra eléctrica

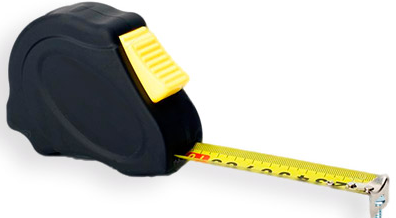

• Cinta métrica

• Nivel

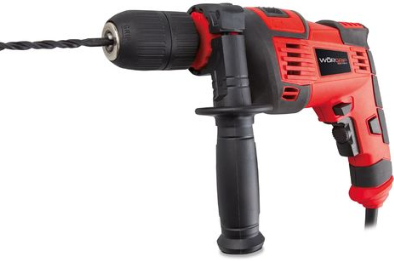

• Taladro

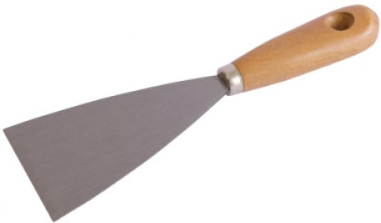

• Espátula

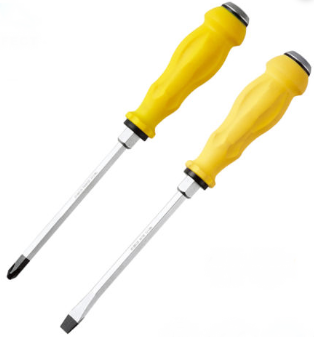

• Destornilladores

• Broca para concreto de ¼”

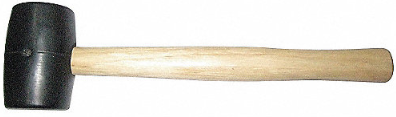

• Mazo del hule

• Lápiz

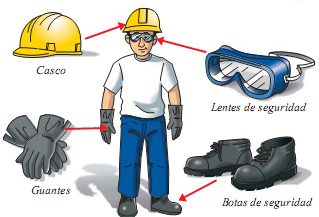

Los implementos de seguridad necesarios para la instalación, serían los siguientes:

10. Proceso de Instalación

Es importante tomar en cuenta que las bisagras y las cerraduras en este sistema van previamente instaladas y con las perforaciones realizadas.

Los vidrios de las puertas no van instalados para facilitar el manejo de las mismas.

Pasos para su correcta instalación:

Armado del Contramarco

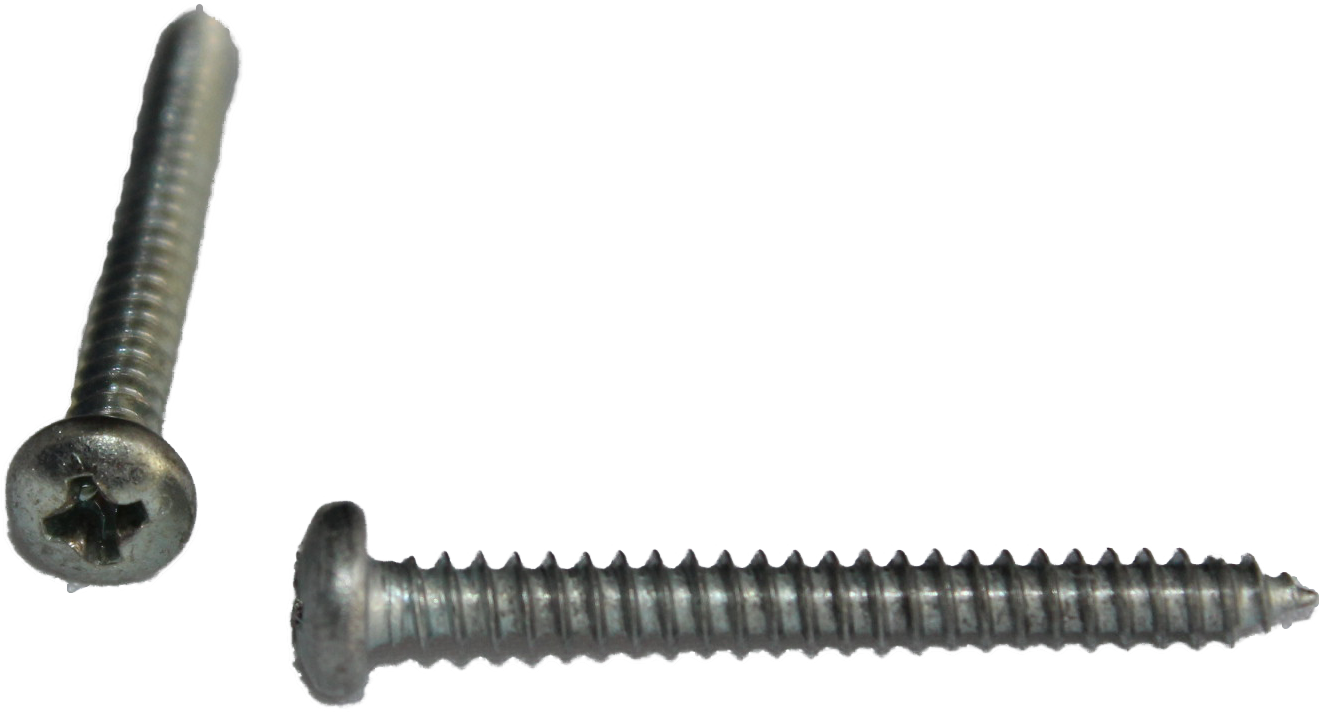

• Armar el contramarco, uniendo los perfiles laterales, con el perfil superior e inferior, utilizando tornillos Pan Phi de “8 x 1½”.

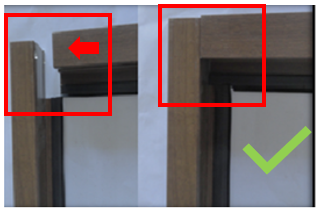

                         Ensamble de contramarco

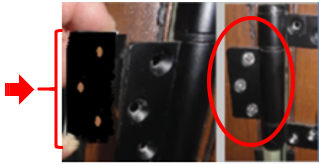

• Si la distribución de la puerta es en escuadra de 90°, se deben colocar entre los contramarcos superior e inferior las guías para unirlos.

                                                                                    Unión contramarco 90º

• Si la distribución de la puerta es 180° y lleva más de 8 hojas, se deben colocar entre los contramarcos superior e inferior las guías para unirlos.

                                                                                 Unión contramarco 180º

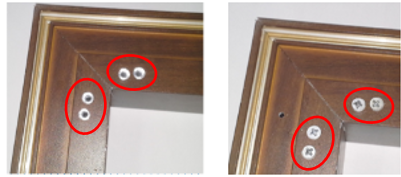

• Fijar la calza de unión con un tornillo 6 x 1/2 AVE PHI, a “2 cm”, en cada uno de los perfiles, tanto en inferiores como en superiores.

                           Fijación de calzas

Fijación del Contramarco:

• Introduzca el contramarco en el buque para aplomar,  nivelar y marcar los puntos de fijación en la pared, tomar como referencia las  perforaciones que ya van realizadas en los perfiles.

     Marcar puntos de fijación

• Según la demarcación de puntos de fijación, realice las perforaciones en la pared de acuerdo a su material:

• Broca de ¼” para concreto y espánder (#7).

• Broca de 9/64 para metal.

  Fijación contramarco

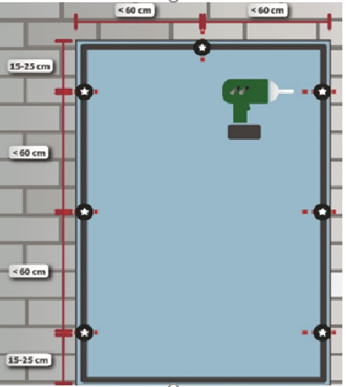

• Fijar el contramarco como mínimo con dos puntos de fijación en los perfiles verticales, los cuales no deben estar separados más de 60 cm entre sí, y a una distancia  de las esquinas de entre 15-25 cm.  Cuando el ancho de la ventana supera los 120 cm en los perfiles horizontales hay que colocar al menos 1 fijación central, reforzando con fijaciones en las esquinas, siguiendo el mismo criterio de sujeción de los perfiles verticales.

                              Puntos de fijación

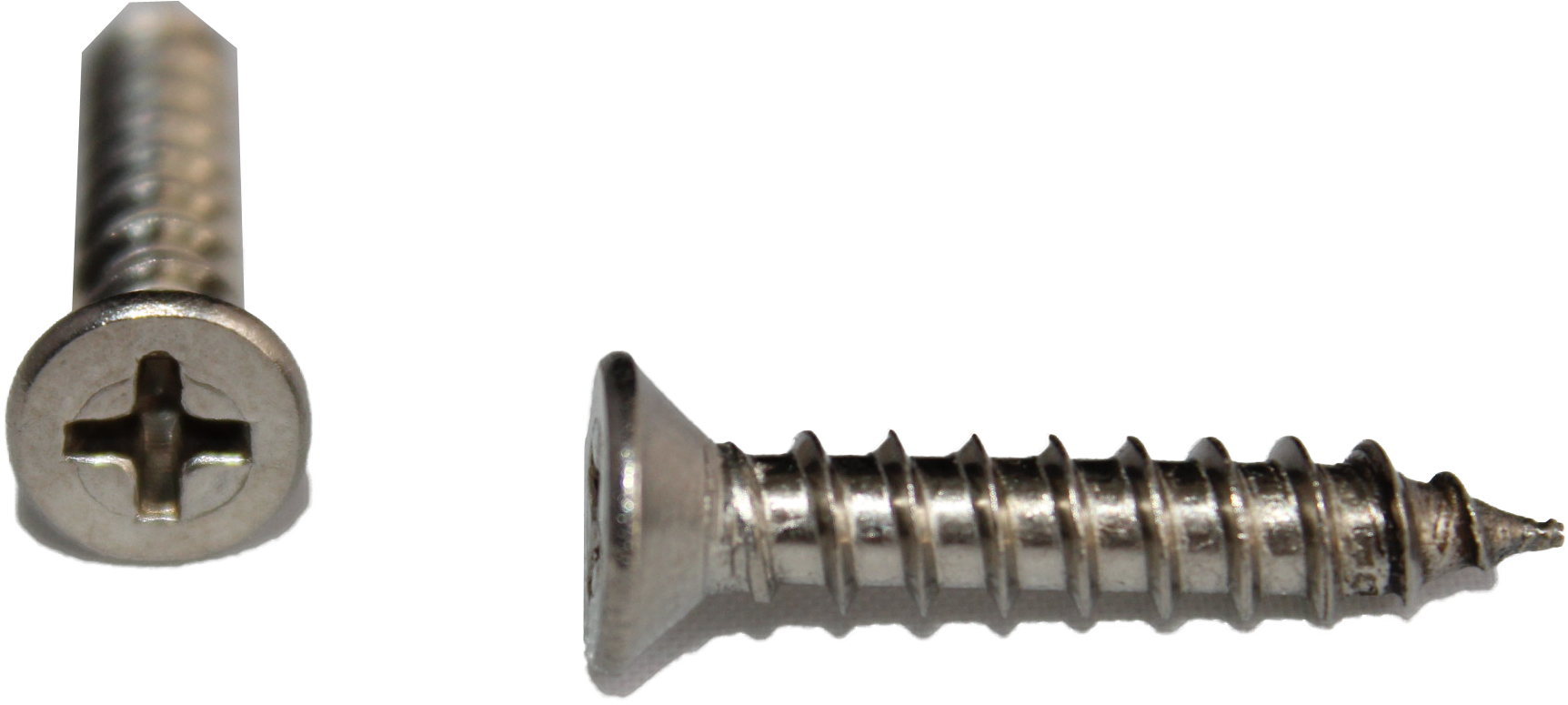

• Para fijar los perfiles el contramarco al buque, utilice tornillos Ave Phi #”10 x 2½”, la cabeza del tornillo debe cubrirse con silicón, para evitar filtraciones de agua.

                   Silicón en tornillos

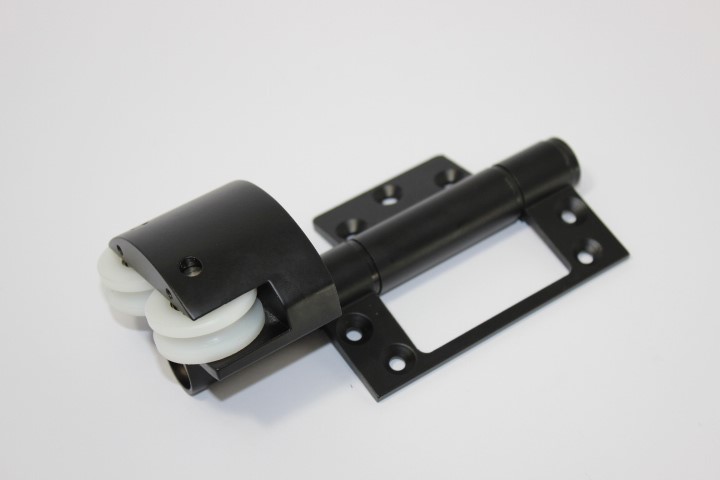

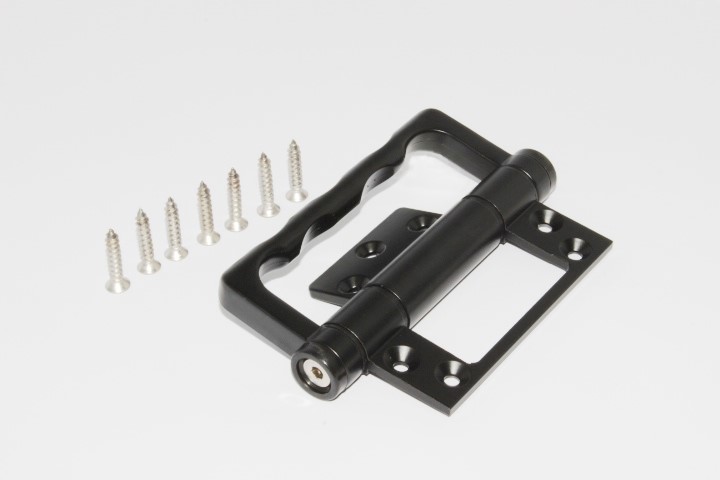

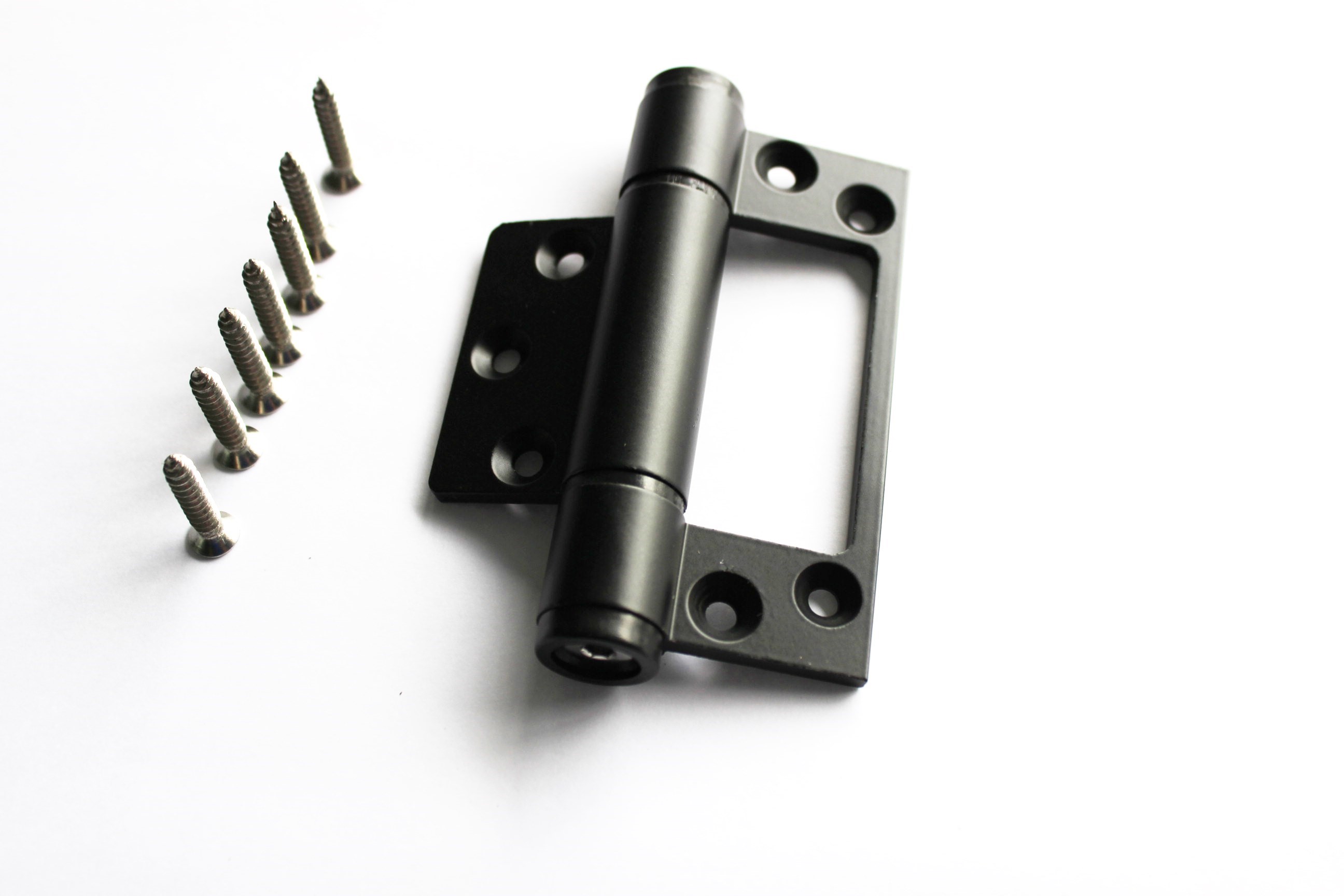

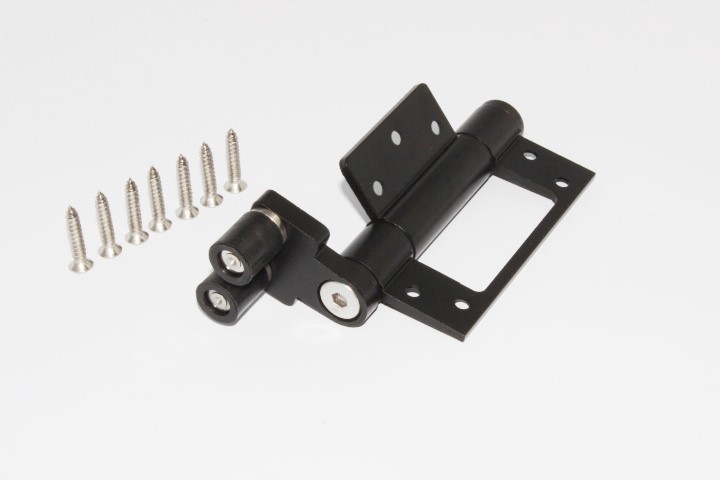

Instalación de las Bisagras:

La referencia de las puertas se realiza de menor a mayor, de izquierda a derecha visto desde el interior de la habitación, según la referencia Identifique y desempaque la puerta (número 1) que va al contramarco lateral (primero paño a instalar).

Para determinar la altura de las bisagras, primero verifique  si el contramarco inferior, ira empotrado o no.

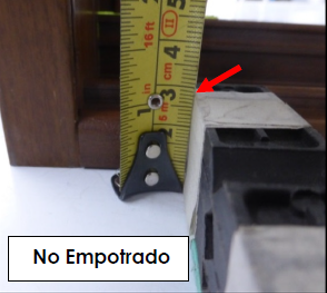

                                                                     Perfil inferior no empotrado

Instalación de la Paños:

• Para instalar el primer paño, se debe identificar como lo vimos en el paso anterior, si el perfil inferior va empotrado o no, pues se debe colocar la calza a nivel de piso y pegar la bisagra al lateral del contramarco y hacer los hueco con broca 9/64", preferiblemente un hueco por bisagra, por si se debe hacer algún ajuste.  (colocar los tornillos restantes una vez se verifique que el funcionamiento de este primer paño esta siendo el correcto.

                                                                             Colocar bisagras

• Unir las demás puertas entre sí, de acuerdo a la referencia y utilizando los huecos ya realizados de fábrica. Las puertas que llevan los rodines se introducen primero en el contramarco superior (a) y luego en el contramarco inferior (b), repita este procedimiento con la totalidad de los paños.

              Colocación de hoja/paño

•  En caso de requerir disminuir la separación de la puerta abatible, utilice las calzas de 1 mm por debajo de cada bisagra. No utilice más de 1 calza por bisagra.

      Colocación de calza en bisagra

Instalación del Vidrio:

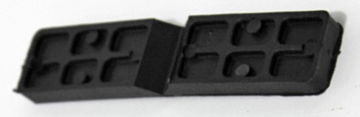

• Instale la calza Europa, según se muestra en la figura, seguidamente instale los vidrios con la ayuda de una ventosa.

           Calzas para "sentar" el vidrio

• Coloque los envidriadores laterales, y si la puerta no requiere ajustes, coloque los envidriadores superior e inferior. Si la puerta requiere ajustes, coloque calzas adicionales según la diferencia de altura en obra (calza de 2 mm, 3mm y 6mm).

                                                                 Colocación de calzas adicionales

• Repita estos tres pasos con la totalidad de los paños.

 Colocación de los Recibidores de la Cerradura:

Nota: No es necesario recibidores en contramarco superior, este recibidor lo lleva la puerta, previamente instalado.

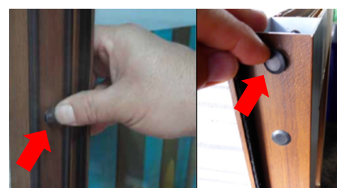

Cubra cada perforación de los tornillos con las tapas negras ajuste de rodín, en el contramarco y puertas.

                      Colocar tapas hueco tornillos

• El sellado de la ventana se debe realizar de manera perimetral, siguiendo el paso a paso que se detallo el contenido de la semana uno, objetivo uno "principales generalidades técnicas de la instalación".

11. Revisión y Funcionamiento del Sistema

Una vez terminada la instalación, revise la función de los accesorios y manipule la puerta con el fin de verificar que trabaja correctamente.

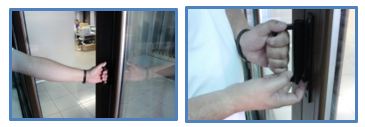

Pasos para la correcta manipulación de apertura  del sistema Europa Plex Extralum:

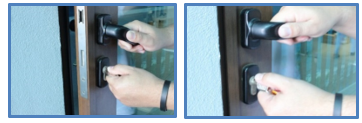

• Desactive la cerradura principal y abra el marco abatible en su totalidad.

• Desactive la cerradura secundaria, que se encuentra en la puerta adyacente a la puerta abatible de transito principal y pliegue hasta topar con el paño adyacente.

• Realice el mismo proceso las veces que sea necesario dependiendo de la cantidad de paños. Hasta plegarlos todos al final.

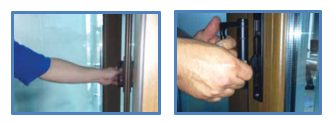

Pasos para la correcta manipulación de cierre  del sistema Europa Plex Extralum:

• El cierre inicia desplegando el primer paño que plegó al abrir la puerta.

• Despliegue los marcos uno a uno con la ayuda de la haladera y una vez que estén semiplegados alinear los dos últimos con el contramarco superior e inferior, active el cierre central.

• Realice el mismo proceso con todos los paños las veces que sea necesario.
• Cierre el último paño (paños de tránsito abatible principal) y active la cerradura principal.

12. Conclusión

En este recurso hemos podido aprender del sistema plex europa Extralum, sus dimensiones, configuraciones,  componentes y acabados,  para tener mas claro aún el paso a paso de la instalación de este sistema, puede visualizar el vídeo del paso a paso de la instalación del sistema plex europa Extralum.
