Recurso didáctico nº 11: "sistema oscilobatiente europa Extralum".

1. Introducción

En este recurso estudiaremos sistema de ventanas oscilobatientes Europa, sus principales accesorios, configuraciones, diseños y el paso a paso de su correcta instalación.

Como principales características de este sistema, podemos citar:

• El diseño de la ventana tiene la opción de apertura interna.
• Los contramarcos y los marcos de paños tiene cortes 45° por lo que le dan elegancia y gran fortaleza al sistema.
• Tiene la opción de colocarle cedazo externo fijo.
• Los perfiles tienen espesores de 1.10 a 1.50 mm por lo que le dan un buen funcionamiento y resistencia al sistema en conjunto.

2. Dimensiones

El sistema Oscilobatiente Europa Extralum, se fabrica bajo las siguientes dimensiones:

• Paños Móviles (oscilobatientes):

• Paños Fijos:

3. Diseños y Configuraciones del Sistema

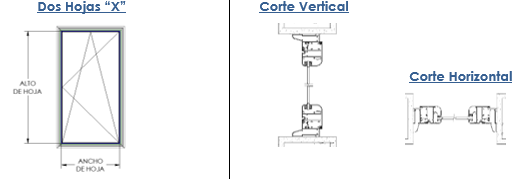

• Un paño móvil (oscilobatiente)  "X"

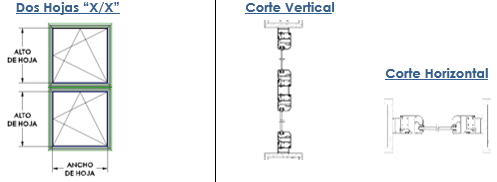

• Dos paños, ambos móviles (oscilobatientes) móvil y móvil "XX"

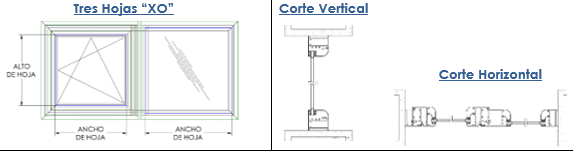

• Dos Paños, donde uno es móvil (oscilobatiente) y el otro fijo, "XO"

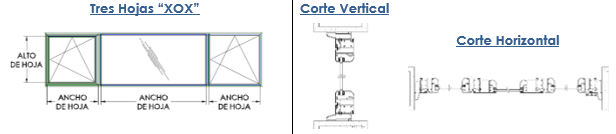

• Tres Paños, donde el paño central sería fijo y los dos de los extremos móviles (oscilobatientes) móvil-fijo-móvil, "XOX"

4. Perfilería de Aluminio

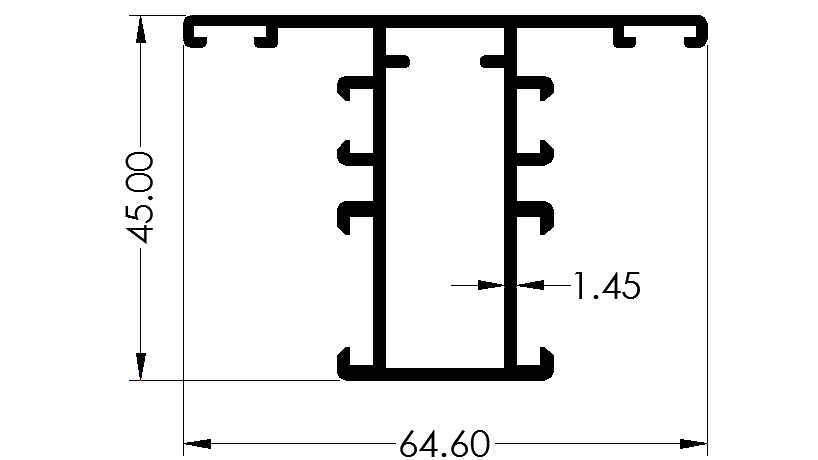

• Marco vertical doble fijo 26.60 mm, EX 1299: es el perfil que se utiliza en la división de los paños.

• Marco vertical doble fijo 43.60 mm, EX 1301: es el perfil que se utiliza en la división de los paños (perfil de mayor espesor).

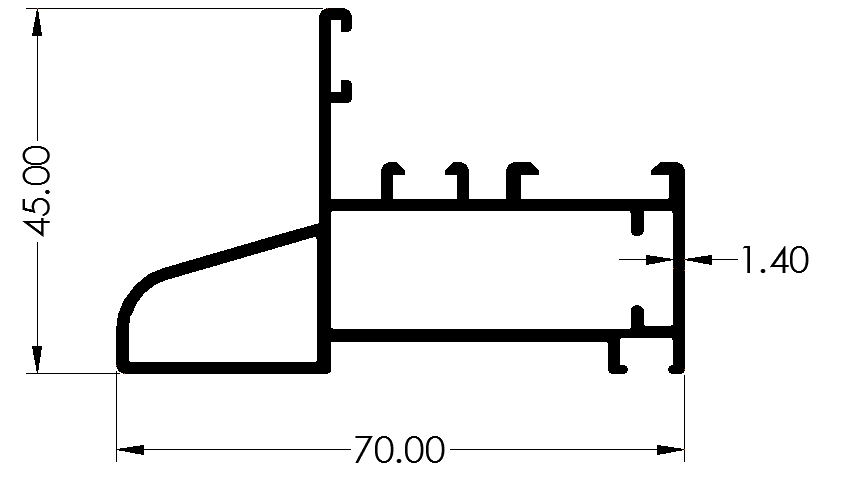

• Contramarco curvo, EX 1345: es el perfil perimetral (reforzado) para sistemas fijos.

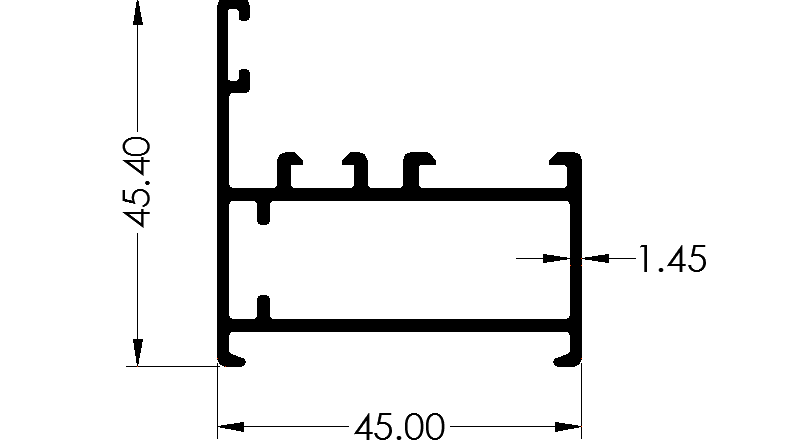

• Contramarco 45.40 x 45.00 mm, EX 1385:  es el perfil perimetral (sin refuerzo) para sistemas fijos.

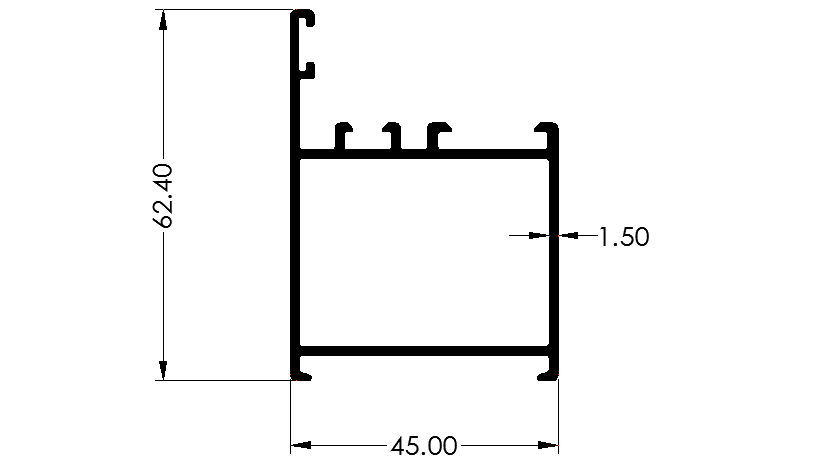

• Contramarco 45.00 x 62.40 mm, EX 1387: es el perfil perimetral (mayor altura) para sistemas fijos.


• Marco apertura interna ventana 52.00 x 63.60 mm, EX 1390: es el perfil que se utiliza cuando la hoja o paño abatible es de apertura interna.


• Marco cedazo fijo, EX 1409: perfil del marco del cedazo fijo  (opcional, que se puede colocar en este sistema).

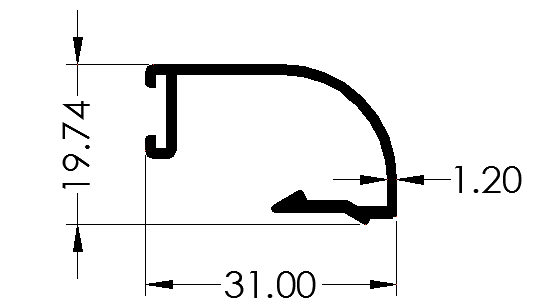

• Envidriador grapa  8.00 mm, EX 1316: es el perfil (grapa) que utilizamos para los espesores de vidrio de 6 mm y de 8 mm.

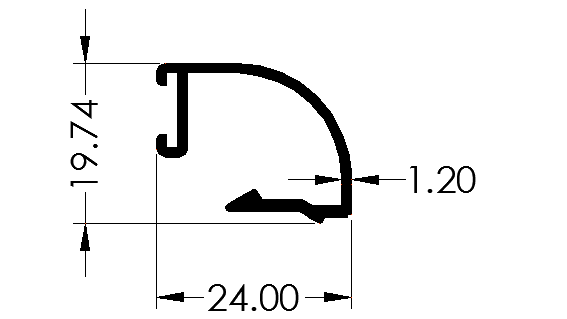

• Envidriador grapa DVH  17.00 mm, EX 1346: es el perfil (grapa) que utilizamos para los espesores de vidrio de 17 mm.

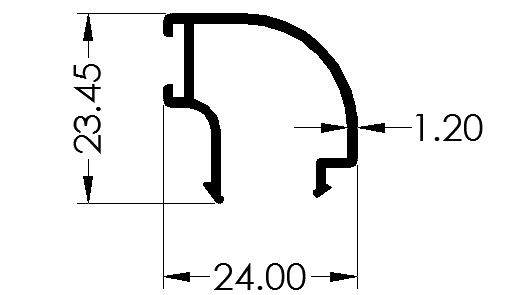

• Envidriador DVH 17.00 mm, EX 1358:  es el perfil (presión) que utilizamos para los espesores de vidrio de 17 mm.

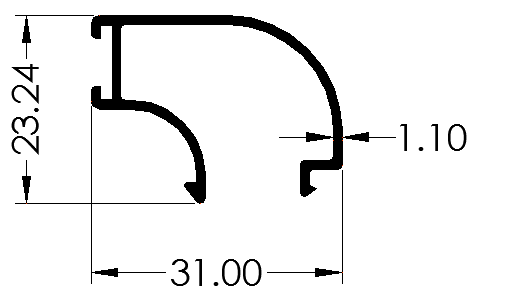

• Envidriador 8.00 mm,  EX 1404: es el perfil (presión) que utilizamos para los espesores de vidrio de 8 mm.

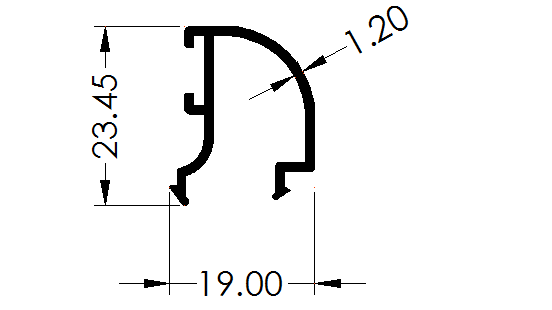

• Envidriador DVH 19.00 mm, EX 1309: es el perfil (presión) que utilizamos para los espesores de vidrio de 19 mm.

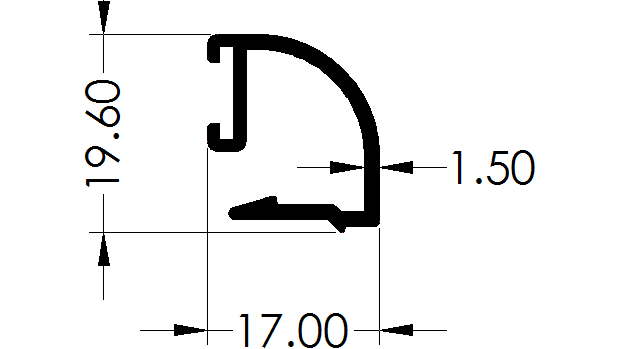

• Envidriador grapa DVH 19.00 mm, EX 1356:  es el perfil (grapa) que utilizamos para los espesores de vidrio de 19 mm.

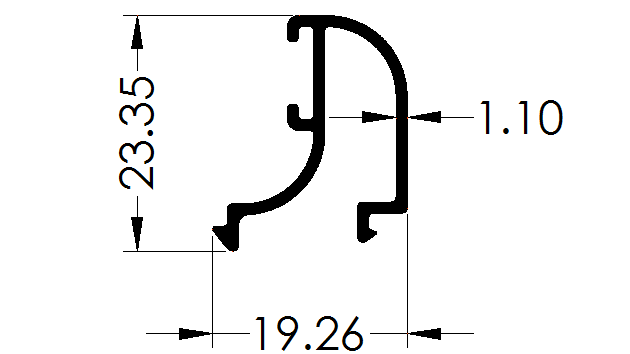

• Envidriador 17.00 mm, EX 2186: es el perfil (grapa) que utilizamos para los espesores de vidrio de 17 mm.

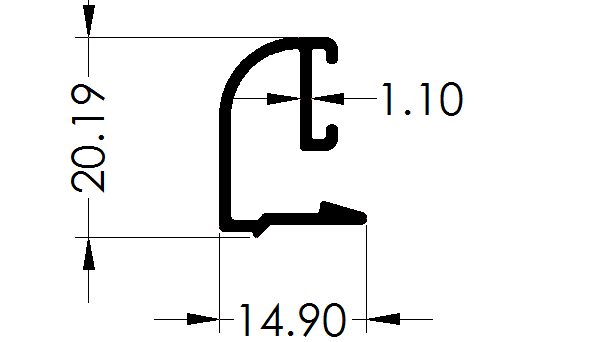

• Envidriador grapa DVH 24 mm, EX 2194: es el perfil (grapa) que utilizamos para los espesores de vidrio de 24 mm.

5. Acabados de Aluminio

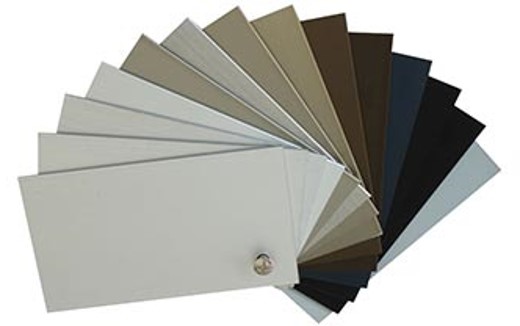

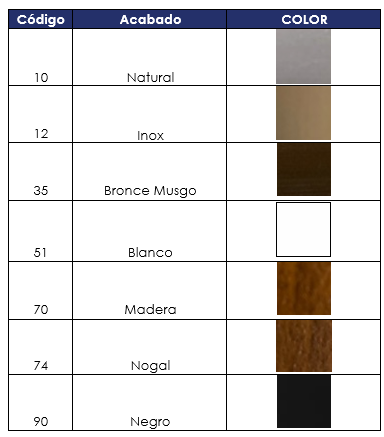

El sistemas oscilobatientes Europa Extralum, se puede fabricar con los siguientes acabados (color) de aluminio:

**Imágenes del color de acabado con fines ilustrativos, el mismo puede variar**

Nota: Otros acabados disponibles bajo pedido y plazos de entrega a convenir.

6. Tipos de Vidrio

Los diferentes tipos de vidrio con los cuales podemos fabricar este sistema son:

Nota: Para una mejor selección de espesor se debe suministrar los datos de velocidad y cargas máximas de viento y altura sobre el nivel del terreno a la que estará instalado el sistema.

7. Accesorios

                                                            DESCRIPCIÓN   y  FORMA

Clip Europa Universal Negra: accesorio para la instalación del cedazo de parche (opcional).

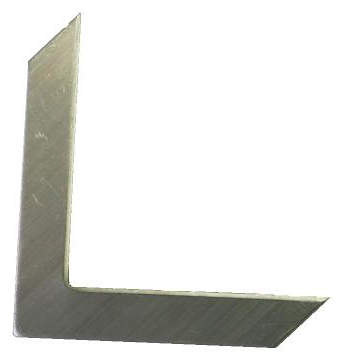

Escuadra Multiuso Cedazo 1": accesorio para la unión del contramarco de cedazo en sus cortes 45º

Calza Europa Multiuso para Ventana: accesorio que se utilizar para calzar la ventana al buque y realizar los ajustes respectivos, ante un descuadre de buque.

Escuadra Europa Corrediza 40 18 Ref 0421: es el accesorio que utilizamos para unión del contramarco en sus cortes a 45º.

Guía Europa Multiuso Grapa Junquillo: este accesorio se coloca en el envidriador de grapa para instalar el vidrio, en paño fijo.

Tope Europa Multiuso Pilastra 3118: este accesorio se coloca en la división 1301 y para el ensamble de la puerta abatible.

Tope Europa Multiuso Desliz 1418: este accesorio se coloca en la división 1299.

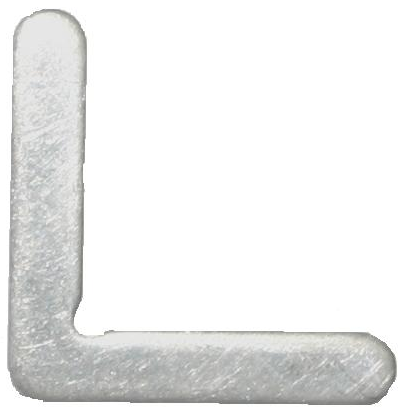

Escuadra  Europa Multiuso Alineamiento: es el accesorio que colocamos en los cortes 45º en el marco de hoja tanto de puertas como ventanas abatibles para el alineamiento de los cortes.

Picaporte Europa Multiuso Flosh Bolt: este accesorio se coloca en la hoja pasiva (fija) tanto en puertas como ventanas abatibles.

Tapa Prefa Multiuso Hueco Ajuste Rodín: accesorio que cubre los huecos de la fijación del contramarco al buque.

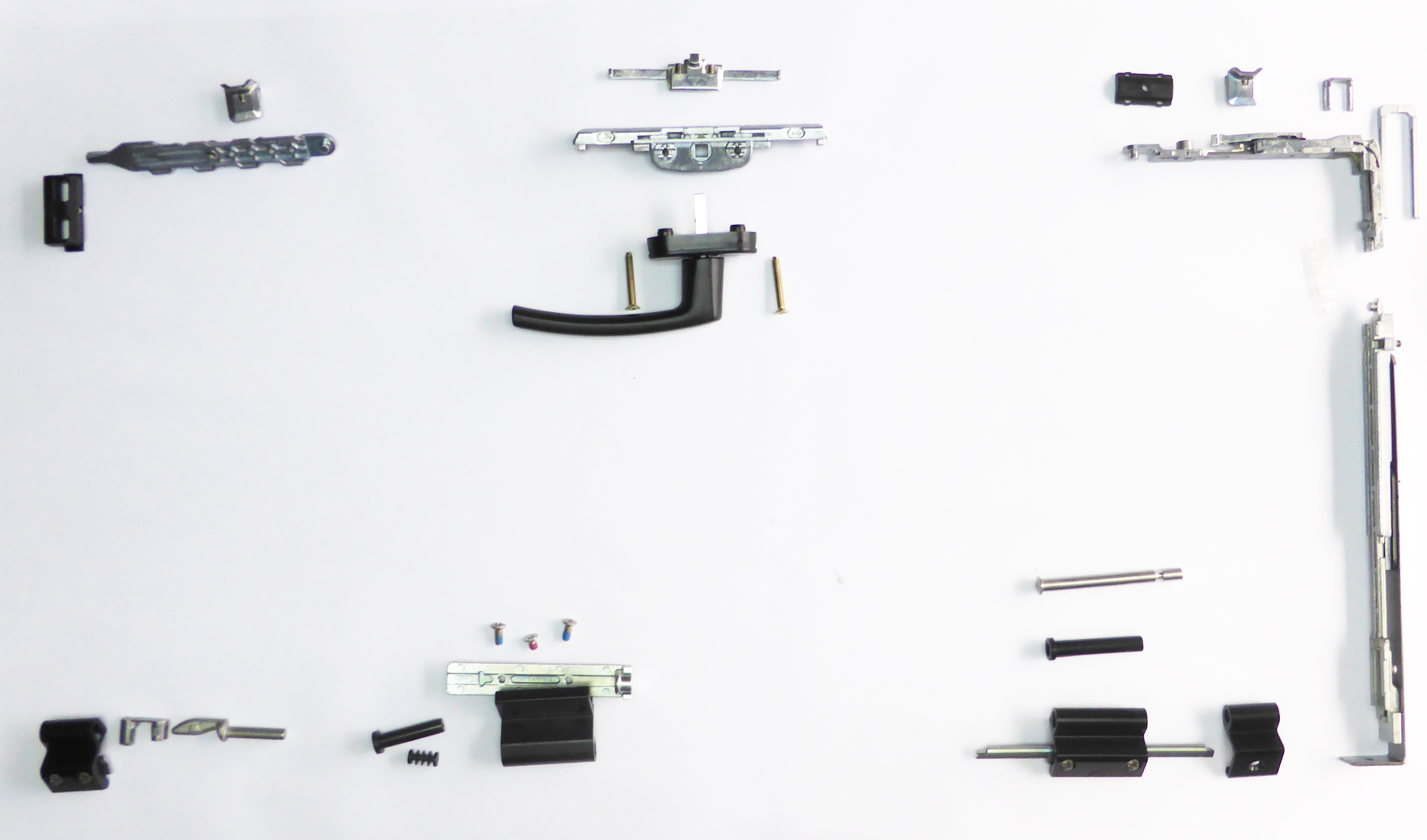

Kit Europa Oscilobatiente Mini:  mecanismo que acciona la apertura del sistema, este se utiliza para las dimensiones menos  a 60 cm.

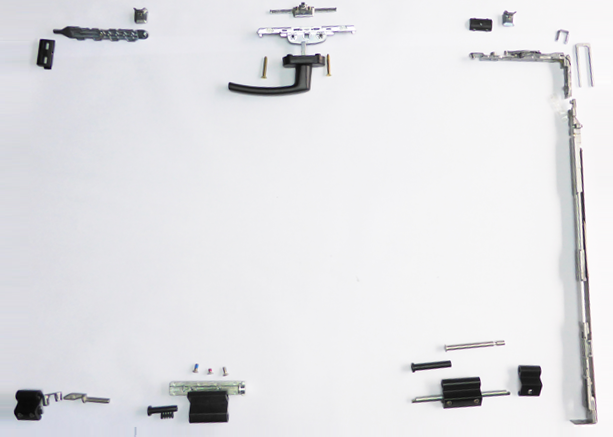

Kit Europa Oscilobatiente Estandár: mecanismo que acciona la apertura del sistema, este se utiliza para las dimensiones mayores a 60 cm.

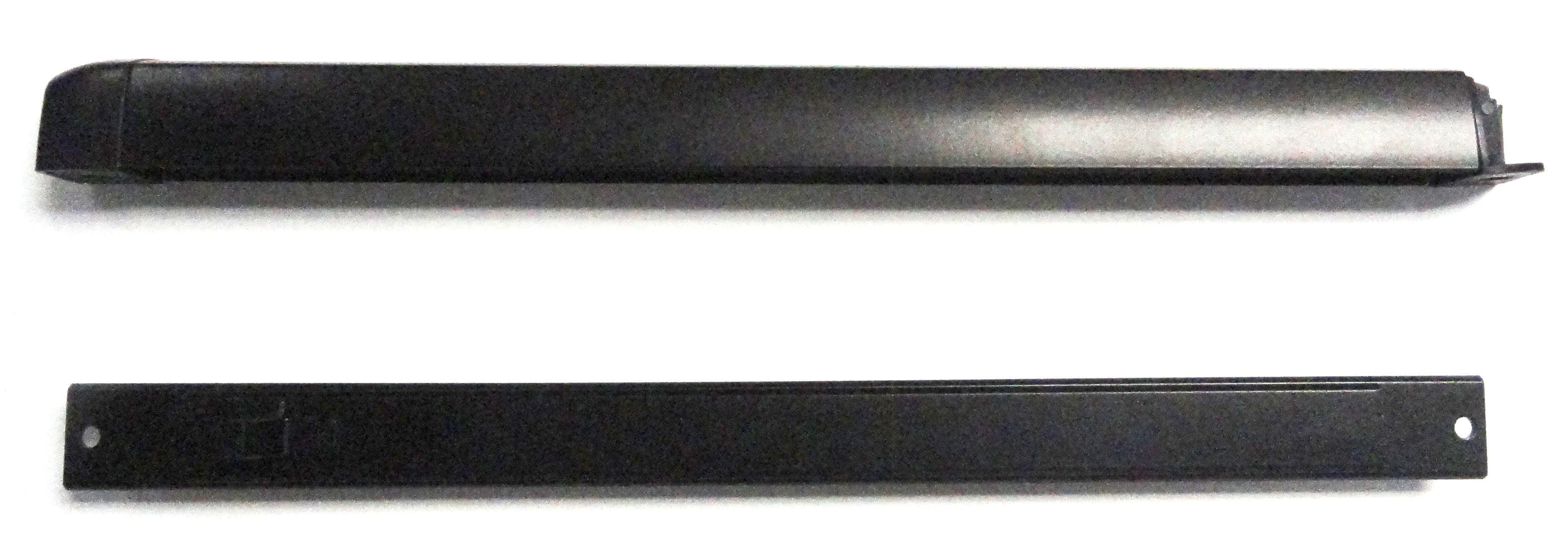

Aireador Multiuso de Aluminio Negro: accesorio que se coloca en el perfil inferior para brindar mayor ventilación a lo interno.

8. Herramientas para la Instalación

Las herramientas básicas para la instalación del sistema corredizo Europa, serían las siguientes:

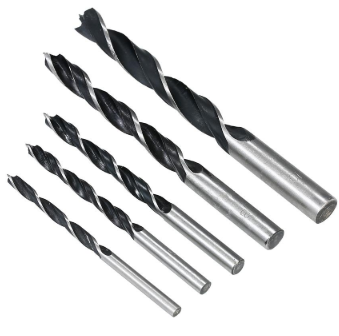

• Brocas para metal 7/64, 1/8, 9/64”, 3/8, 1/4

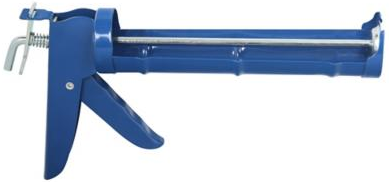

• Pistola de Silicón

• Silicón

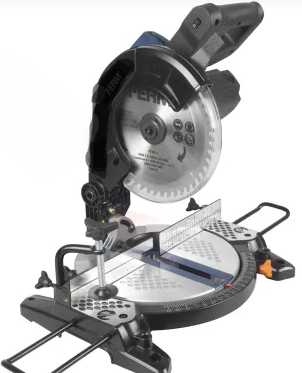

• Cierra eléctrica

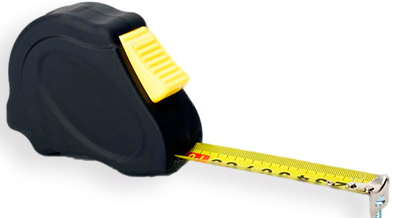

• Cinta métrica

• Nivel

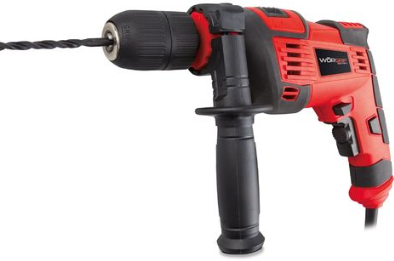

• Taladro

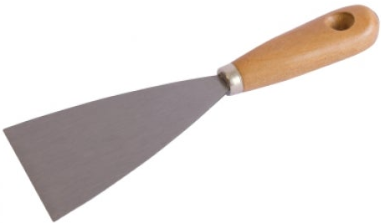

• Espátula

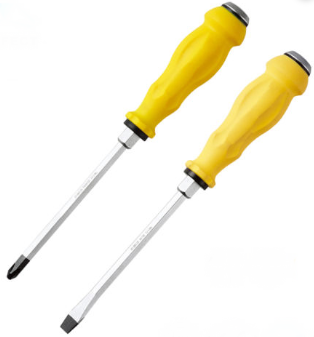

• Destornilladores

• Broca para concreto de ¼”

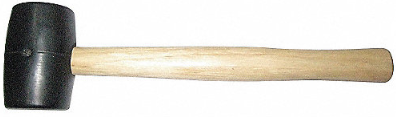

• Mazo de Hule

• Lápiz

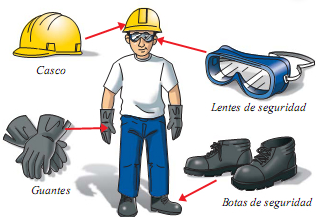

Los implementos de seguridad necesarios para la instalación, serían los siguientes:

9. Proceso de Instalación

Este sistema sale ensamblado de fábrica.

Pasos para la correcta instalación del sistema Oscilobatiente Europa Extralum:

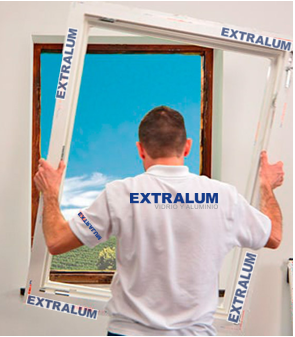

1. Colocar el contramarco en el buque, en la posición correcta, con los drenajes hacia afuera.

Colocar contramarco

2. Ajustar el contramarco en el buque o vano verificando  que los bulones están correctamente colocados en los troquelados del perfil.

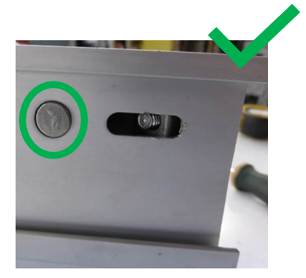

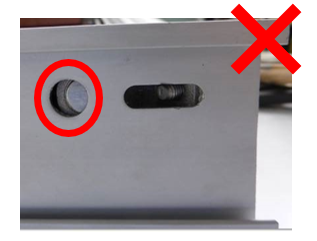

                                                           Bulón bien colocado                                       Bulón mal colocado

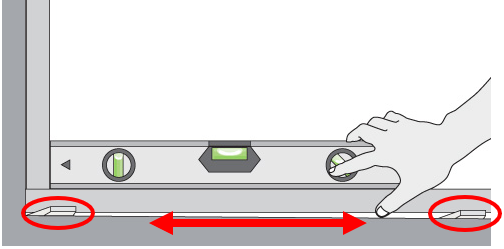

3. Aplome y nivele antes de marcar los puntos de fijación, se procede a calzar las partes en las que se tenga una luz, esto para distribuirla equitativamente.

                            Ajuste y nivel del buque

4. Aplique silicón en las perforaciones de las escuadras para evitar posibles filtraciones de agua.​

                                                      Silicón en ajuste                                     Silicón en bulón

5. Retirar el Contramarco para realizar las perforaciones con la broca para concreto de ¼” y espánder número 7 o de ir en madera, metal o gypsom utilizar la broca de 9/64”. El Contramarco Inferior no se debe perforar.

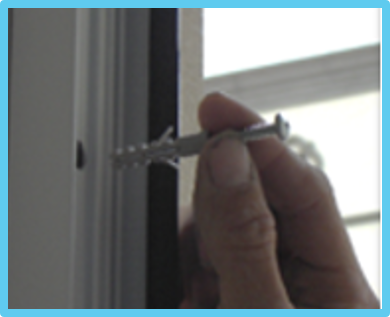

                                                                            Perforación en buque                                 Colocación de Espandér

          Fijación de contramarco

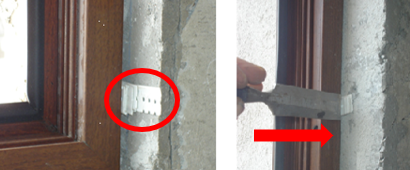

• Colocar calzas en el contramarco, si este estuviera descuadrado,  dejando como máximo una luz de 3 mm a su alrededor, las diferencias por descuadre deben quedar distribuidas equitativamente en el perímetro.

Colocar y recortar calzas (si es necesario)

• Antes de colocar el vidrio se recomienda limpiar el empaque con  alcohol isopropilico (opcional) y aplicar un cordón de silicón de manera perimetral para que ayude a fijar mejor el vidrio (c).

Silicón en empaque

•  Colocar el vidrio con ayuda de una ventosa, sobre las calzas procurando que quede centrado (B) y colocar los envidadores, primero el envidriador mas largo (de clip), y luego el  envidriador mas corto ( o el de grapas).

                                                                         Colocar calza y envidriadores

Sellado

• El sellado de la ventana se debe realizar de manera perimetral, siguiendo el paso a paso que se detallo en el  contenido del recurso de estudio  "Principales Generalidades Técnicas de la Instalación".

10. Funcionamiento del Cierre

La posición y el correcto accionar de la cerradura es importe para su eficiente funcionamiento, es por eso importante saber como se acciona la misma:

• La manilla hacia abajo,  estará cerrada. ​

• La manilla al medio abre en función abatible​.

• La manilla hacia arriba abre en función oscilante.

11. Conclusión

En este recurso hemos podido aprender del sistema oscilobatiente europa Extralum, sus dimensiones, configuraciones,  componentes y acabados,  para tener mas claro aún el paso a paso de la instalación de este sistema, puede visualizar el vídeo del paso a paso de la instalación del sistema oscilobatiente europa Extralum.
