Recurso didáctico nº 9: "sistema abatible europa Extralum".

1. Introducción

En el siguiente recurso, estudiaremos el sistema de ventanería abatible Europa Extralum, sus principales componentes, diseños y el paso a paso para su correcta instalación.

Dentro de las principales características de este sistema podemos citar:

•  El marco y contramarco cuentan con corte a 45° por lo que le dan elegancia y gran fortaleza al sistema.
• Tiene la opción de la utilización de cedazo externo para la apertura interna de la ventana.
• Los perfiles tienen espesores de 1.10 a 1.50 mm por lo que le dan un buen funcionamiento y resistencia al sistema en conjunto.

2. Dimensiones

El sistema abatible Europa Extralum, para su óptimo funcionamiento, lo podemos fabricar bajo las siguientes dimensiones:

• Paños Móviles:

• Paños Fijos:

3. Diseños y Configuraciones del Sistema

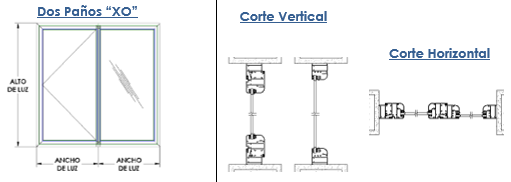

• Dos paños: un paño fijo y otro móvil (abatible) "XO"

• Dos paños: ambos paños móviles (abatibles) "XX"

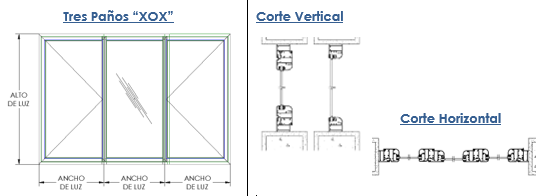

• Tres Paños:  fijo-móvil-fijo, "XOX"

4. Perfilería de Aluminio

• Marco vertical doble fijo 26.60 mm, EX 1299: es el perfil que se utiliza en la división de los paños.

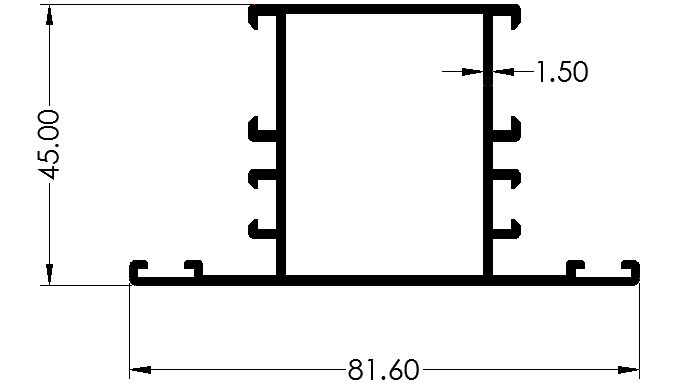

• Marco vertical doble fijo 43.60 mm, EX 1301:   es el perfil que se utiliza en la división de los paños (perfil de mayor espesor).

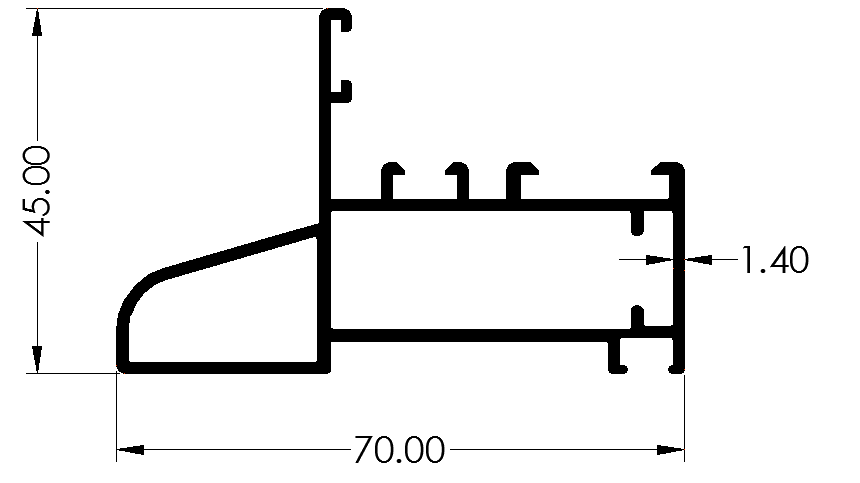

• Contramarco curvo, EX 1345: es el perfil perimetral (reforzado) para sistemas fijos.

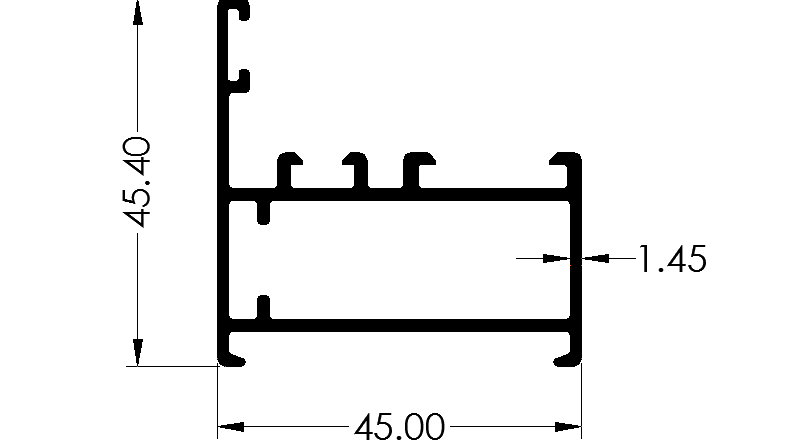

• Contramarco 45.40 x 45.00 mm, EX 1385: es el perfil perimetral (sin refuerzo) para sistemas fijos.

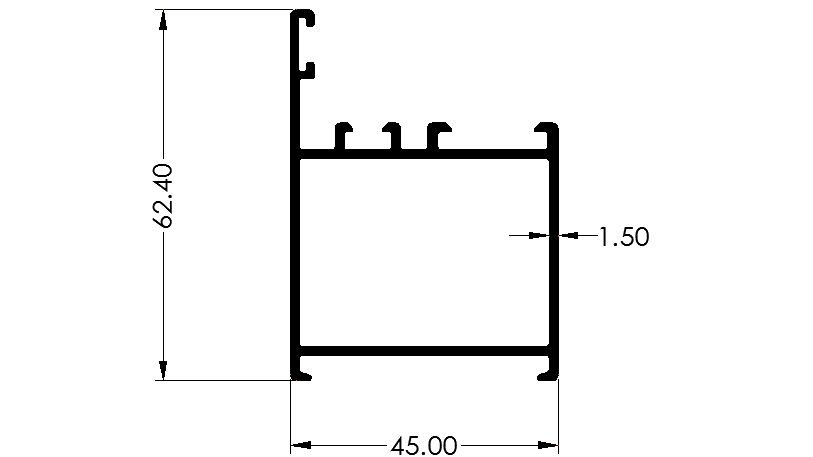

• Contramarco 45.00 x 62.40 mm, EX 1387: es el perfil perimetral (mayor altura) para sistemas fijos.


• Marco apertura interna ventana 52.00 x 63.60 mm, EX 1390: es el perfil que se utiliza cuando la hoja o paño abatible es de apertura interna.

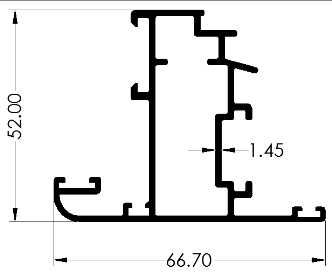

• Marco apertura externa 66.70 x 52.00 mm, EX 1393:  es el perfil que se utiliza cuando la hoja o paño abatible es de apertura externa.


• Marco cedazo fijo, EX 1409:  perfil del marco del cedazo fijo  (opcional, que se puede colocar en este sistema).

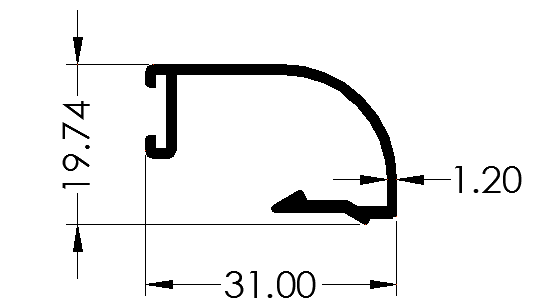

• Envidriador grapa  8.00 mm, EX 1316: es el perfil (grapa) que utilizamos para los espesores de vidrio de 6 mm y de 8 mm.

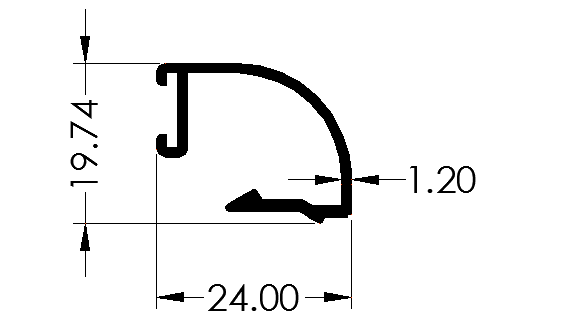

• Envidriador grapa DVH  17.00 mm, EX 1346: es el perfil (grapa) que utilizamos para los espesores de vidrio de 17 mm.

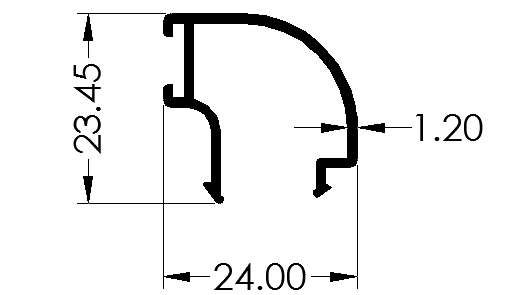

• Envidriador DVH 17.00 mm, EX 1358:  es el perfil (presión) que utilizamos para los espesores de vidrio de 17 mm.

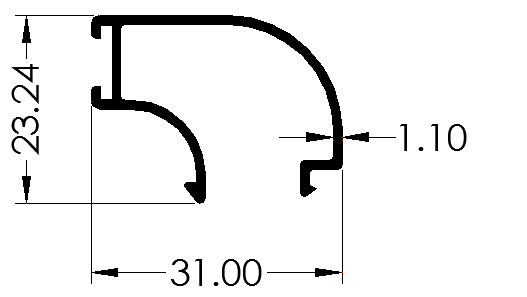

• Envidriador 8.00 mm,  EX 1404: es el perfil (presión) que utilizamos para los espesores de vidrio de 8 mm.

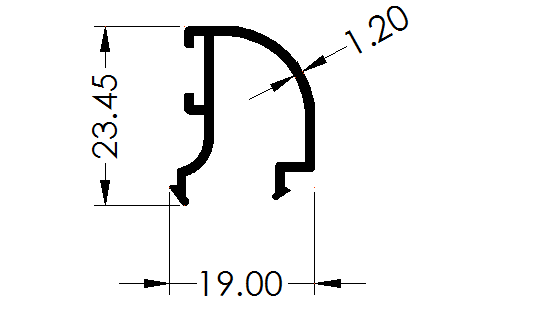

• Envidriador DVH 19.00 mm, EX 1309: es el perfil (presión) que utilizamos para los espesores de vidrio de 19 mm.

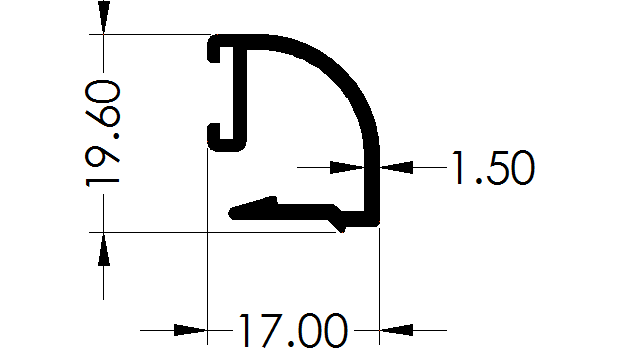

• Envidriador grapa DVH 19.00 mm, EX 1356: es el perfil (grapa) que utilizamos para los espesores de vidrio de 19 mm.

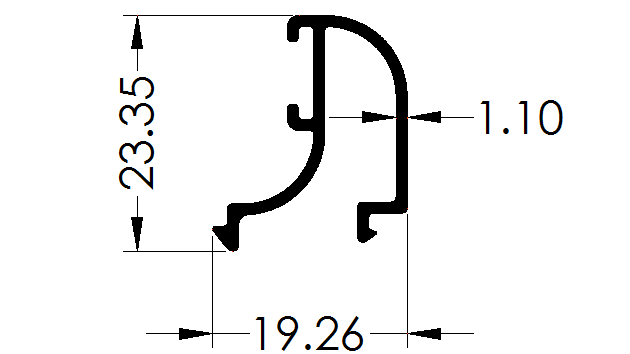

• Envidriador 17.00 mm, EX 2186: es el perfil (grapa) que utilizamos para los espesores de vidrio de 17 mm.

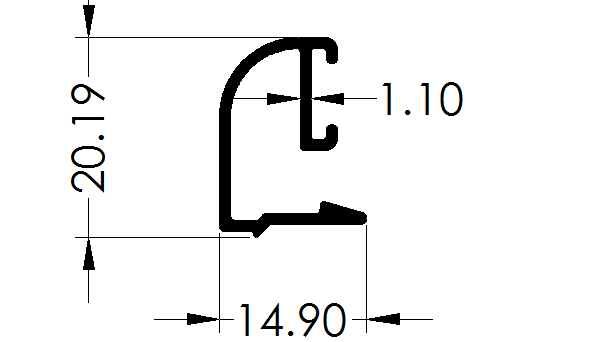

• Envidriador grapa DVH 24 mm, EX 2194: es el perfil (grapa) que utilizamos para los espesores de vidrio de 24 mm.


5. Acabados de Aluminio

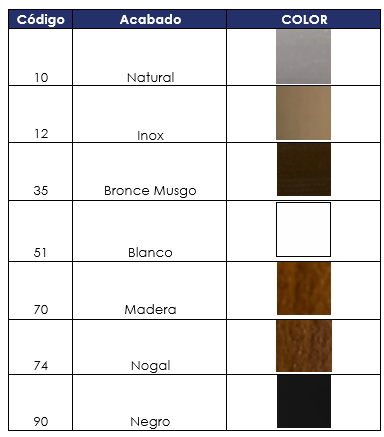

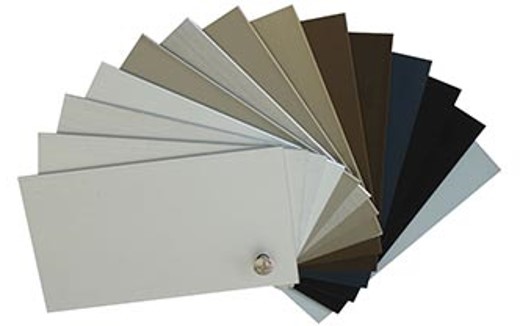

El sistema abatible Europa Extralum se puede fabricar con los siguientes acabado de aluminio  (color):

**Imágenes del color de acabado con fines ilustrativos, el mismo puede variar**

Nota: Otros acabados disponibles bajo pedido y plazos de entrega a convenir.

6. Tipos de Vidrio

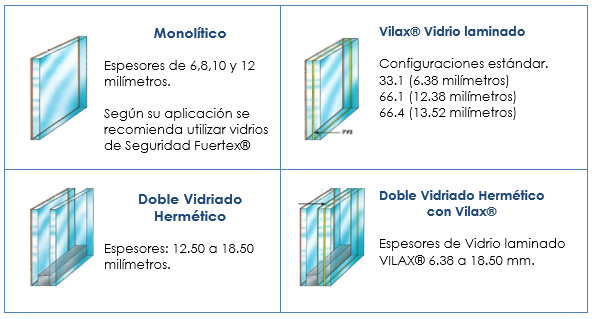

Los  tipos de vidrio con la cuales podemos fabricar este sistema son:

Nota: Para una mejor selección de espesor se debe suministrar los datos de velocidad y cargas máximas de viento y altura sobre el nivel del terreno a la que estará instalado el sistema.

7. Accesorios

                                                            DESCRIPCIÓN   y  FORMA

Tope europa abatible inversor: es el accesorio que se coloca en perfil inversor tanto en el inferior como en el superior.

Escuadra abatible V8000: este accesorio es el que se coloca en el contramarco 1387 y en los paños para el ensamble de la puerta.

Calza europa multiuso para ventana: accesorio que se utilizar para calzar la ventana al buque y realizar los ajustes respectivos, ante un descuadre de buque.

Escuadra europa corrediza 40 18 piv. referencia 0421:  es el accesorio que utilizamos para unión del contramarco en sus cortes a 45º.

Guía europa multiuso grapa junquillo: este accesorio se coloca en el envidriador de grapa para instalar el vidrio, en paño fijo.

Tope europa multiuso pilastra 3118: este accesorio se coloca en la división 1301 y para el ensamble de la puerta abatible.

Tope europa multiuso desliz 1418: este accesorio se coloca en la división 1299.

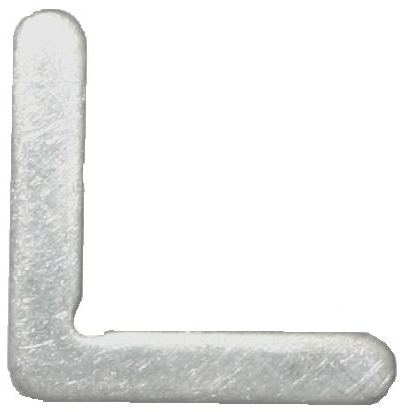

Escuadra  europa multiuso alineamiento:   es el accesorio que colocamos en los cortes 45º  en el marco de hoja tanto de puertas como ventanas abatibles para el alineamientos de los cortes.

Picaporte europa multiuso flosh bolt: este accesorio se coloca en la hoja pasiva (fija) tanto en puertas como ventanas abatibles.

Tapa prefa multiuso hueco ajuste rodín:  accesorio que cubre los huecos de la fijación del contramarco al buque.

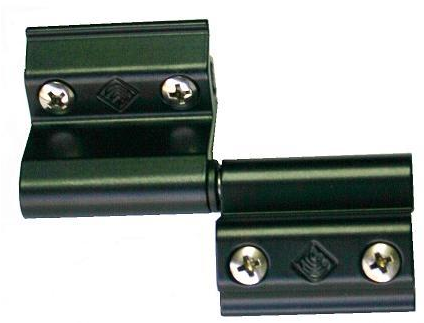

Bisagra europa multiuso V8000: utilizada en el sistema abatible tanto en ventanas como en puertas.

Kit europa multi con cilindro llave 8 cm: esta cerradura, tiene manija y tiene llave por ambos lados (interno -externo).

Kit europa multi con cilindro llave pestillo: esta cerradura, tiene manija y tiene llave por ambos lados (interno -externo) y adicional pestillo por el lado interno.

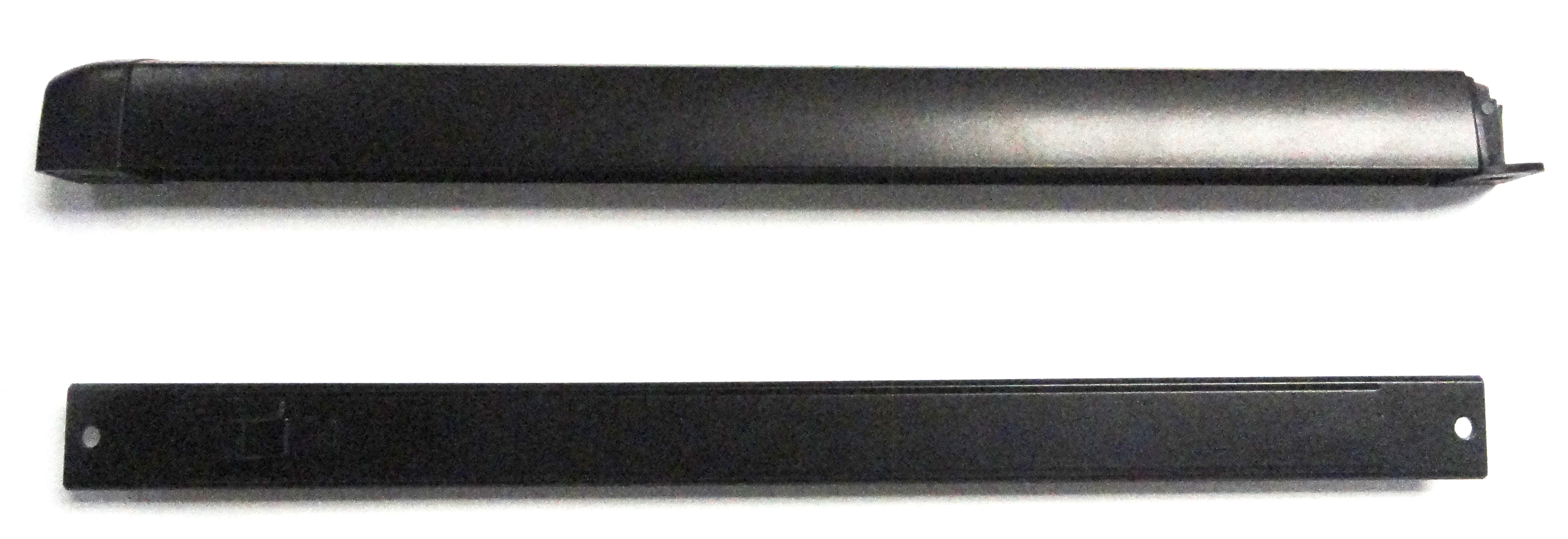

Aireador  multiuso de aluminio negro: accesorio que se coloca en el perfil inferior para brindar mayor ventilación a lo interno

Cerradero europa abatible 6463 grande:  recibidor de las puertas abatibles y se coloca en el saque del recibidor del perfil.

8. Herramientas para la Instalación

Las herramientas básicas para la instalación del sistema corredizo Europa, serían las siguientes:

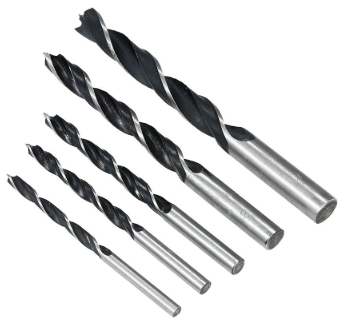

• Brocas para metal 7/64, 1/8, 9/64”, 3/8, 1/4

• Pistola de Silicón

• Silicón

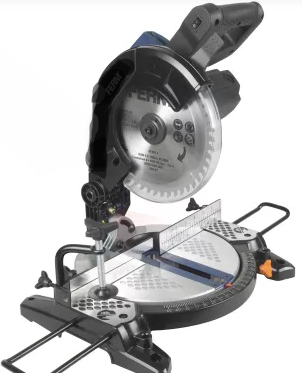

• Cierra eléctrica

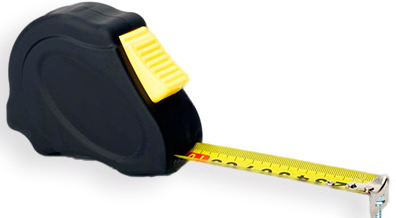

• Cinta métrica

• Nivel

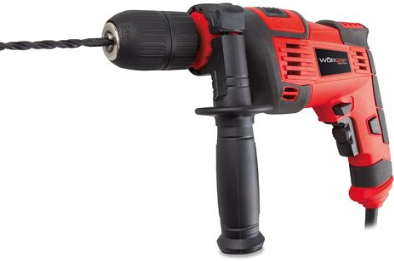

• Taladro

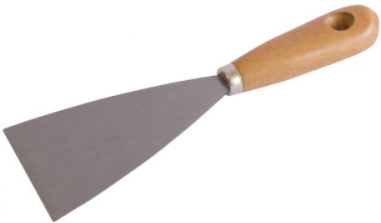

• Espátula

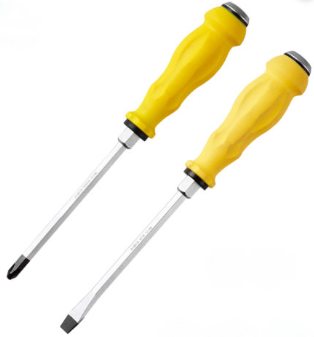

• Destornilladores

• Broca para concreto de ¼”

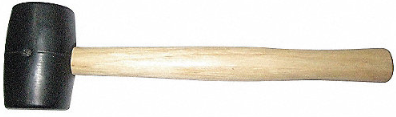

• Mazo de Hule

• Lápiz

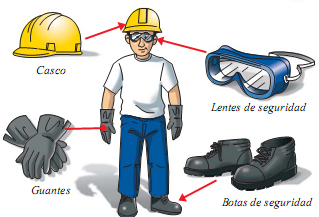

Los implementos de seguridad necesarios para la instalación, serían los siguientes:

9. Proceso de Instalación

Este sistema ya  sale ensamblado de fábrica.

Pasos para la  instalación del sistema Abatible Europa Extralum:

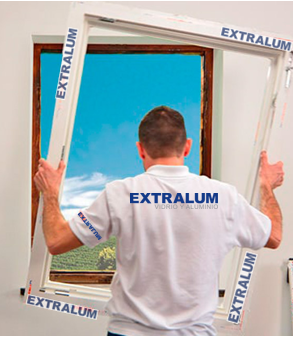

• Presentar el contramarco con todo y paño y en la posición correcta, con los drenajes hacia afuera, en el buque para asegurar que, entre correctamente. .

Colocación de contramarco

• Ajustar el contramarco en el buque o vano verificando  que los bulones están correctamente colocados en los troquelados del perfil.

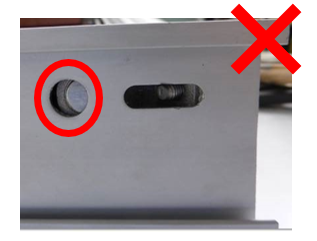

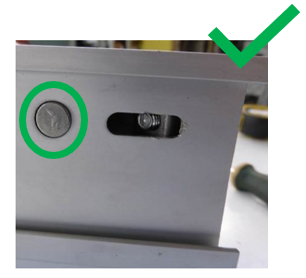

                                                           Bulón bien colocado                                 Bulón mal colocado

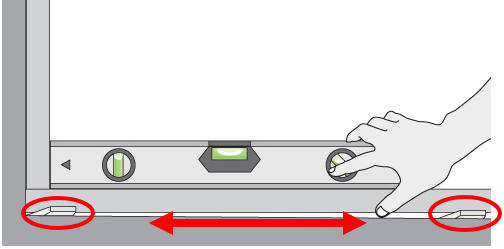

• Aplome y nivele antes de marcar los puntos de fijación, se procede a calzar las partes en las que se tenga una luz, esto para distribuirla equitativamente.



Aplome y nivele

• Aplique silicón en las perforaciones de las escuadras para evitar posibles filtraciones de agua.​

                                                             Silicón en ajuste                                Silicón en bulón

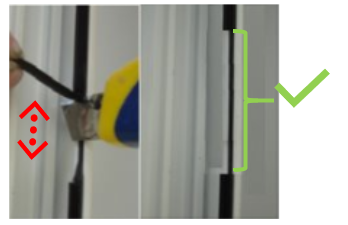

• Antes de colocar las bisagras se debe de cortar “10 cm” del empaque de la hoja y el contramarco que queda detrás de la bisagras​.

Corte del empaque

• La distribución de las bisagras sobre la hoja se realizan de la siguiente manera:
• Parte superior: La primera bisagra se debe colocar  a “15 cm” hacia abajo  del borde, se deja una separación de 5 cm  y se coloca segunda bisagra.  (la parte de arriba lleva, dos bisagras pues se debe reforzar para darle un mejor soporte a la ventana).

Bisagra superior

• En  parte inferior:  se debe colocar solo una, la misma del borden inferior para arriba  a 15 cm.

Bisagra Inferior

• Antes de colocar el vidrio se recomienda limpiar el empaque con alcohol isopropilico (opcional) y aplicar un cordón de silicón de manera perimetral para que ayude a fijar mejor el vidrio.

  Aplicación de silicón perimetral

•  Colocar el vidrio con ayuda de una ventosa, sobre las calzas procurando que quede centrado.

                                         Vidrio sobre calza

• Colocar los envidriadores de clip laterales para sujetar el vidrio y al finalmente  se instalar el envidriador inferior y superior de grapa.  ​

               Colocar envidriador

• El sellado de la ventana se debe realizar de manera perimetral, siguiendo el paso a paso que se detallo el recurso de estudio "Principales Generalidades Técnicas de  la Instalación"

                        Aplicación de sello de silicón

10. Conclusión

En este recurso hemos podido aprender del sistema abatible europa Extralum, sus dimensiones, configuraciones,  componentes y acabados,  para tener mas claro aún el paso a paso de la instalación de este sistema, puede visualizar el vídeo del paso a paso de la instalación del sistema abatible europa Extralum.
