Recurso didáctico nº 7: "sistema proyectable europa Extralum".

1. Introducción

Es este recurso estudiaremos el sistema de ventanería proyectable Europa Extralum, sus configuraciones, diseños, principales componente y el paso a paso de su correcta instalación.

Entre las principales características que podemos mencionar del sistema proyectable Europa Extralum son:

• El sistema cuenta con doble cerradura.
• Los contramarco y  los marcos de los paños tienen corte 45°en sus esquinas.
• Los perfiles tienen espesores de 1.10 a 1.50 mm por lo que le dan un buen funcionamiento y resistencia.

2. Dimenciones

La siguiente tabla contiene las medidas mínimas y máximas por luz que deben respetarse para el buen funcionamiento del sistema.

• Paños móviles:

• Paños fijos:

3. Diseños

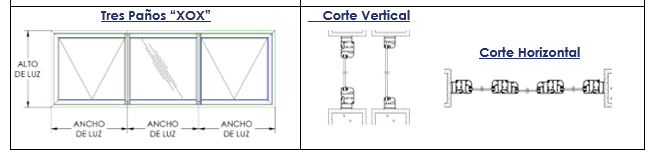

Existen diseños típicos para el sistema, como los indicados a continuación algunos serian:

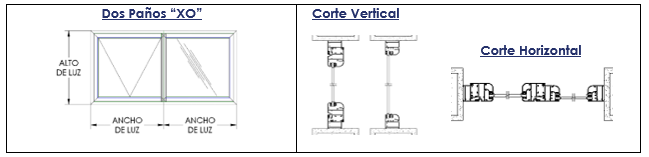

• Dos paños: con la configuración abatir y fijo - "XO"

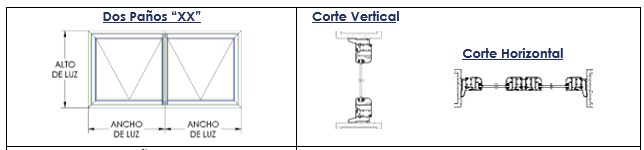

• Dos paños: con la configuración abatir de abatir ambos - "XX"

• Dos paños: con la configuración abatir de abatir ambos - "XX"

4. Perfilería de Aluminio

El sistema proyectable Europa Extralum, esta compuesto por la siguiente perfilería de aluminio:

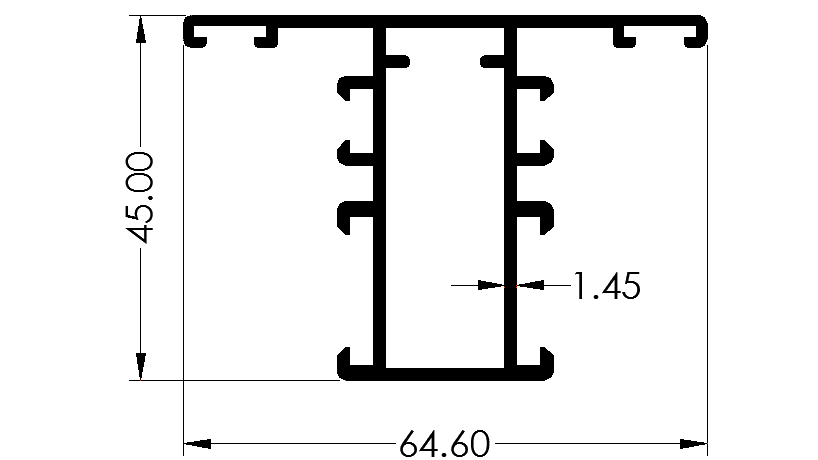

• Marco vertical doble fijo 26.60 mm, EX 1299: es el perfil que se utiliza en la división de los paños.

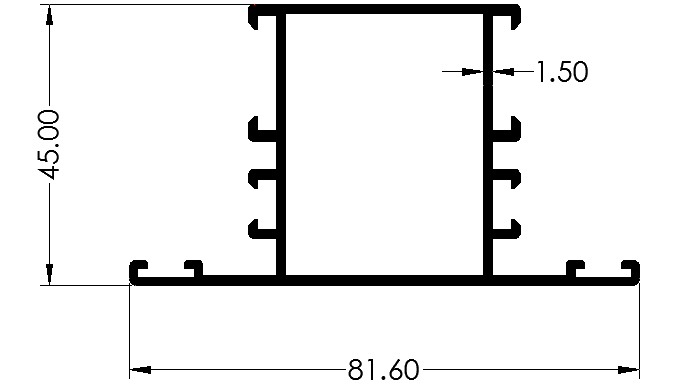

• Marco vertical doble fijo 43.60 mm, EX 1301: es el perfil que se utiliza en la división de los paños (perfil de mayor espesor).

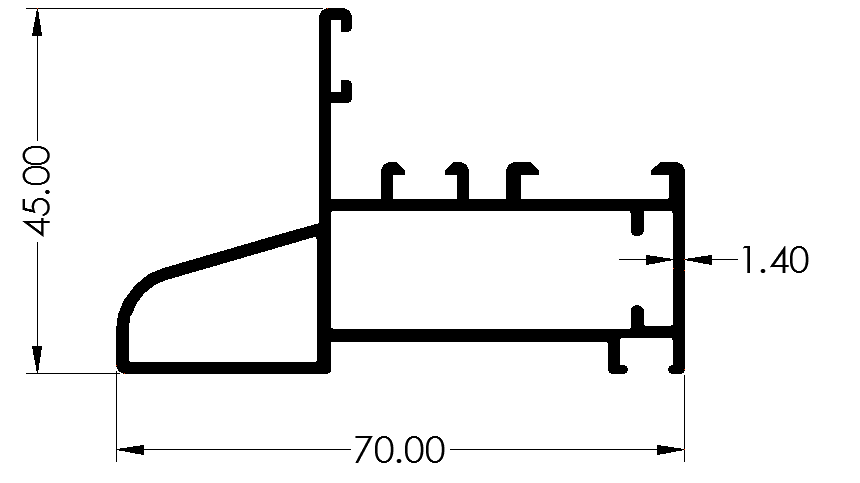

• Contramarco  curvo Europa clásica, EX 1345: es el perfil perimetral (reforzado) para sistemas fijos.

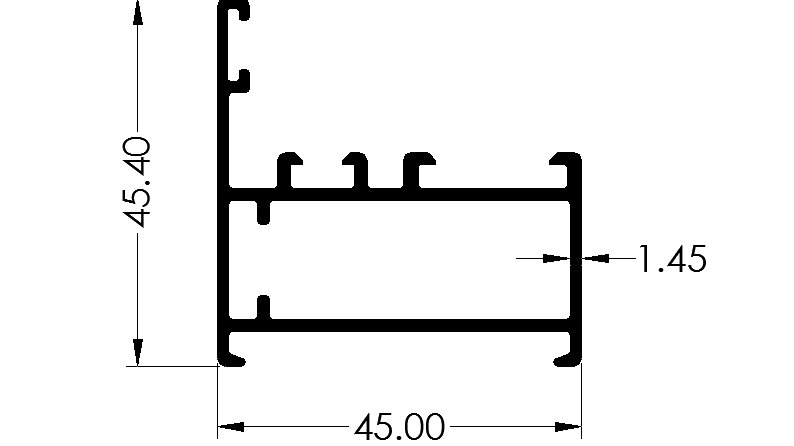

• Contramarco  45.40 x 45.00 mm, EX 1385: es el perfil perimetral (sin refuerzo) para sistemas fijos.

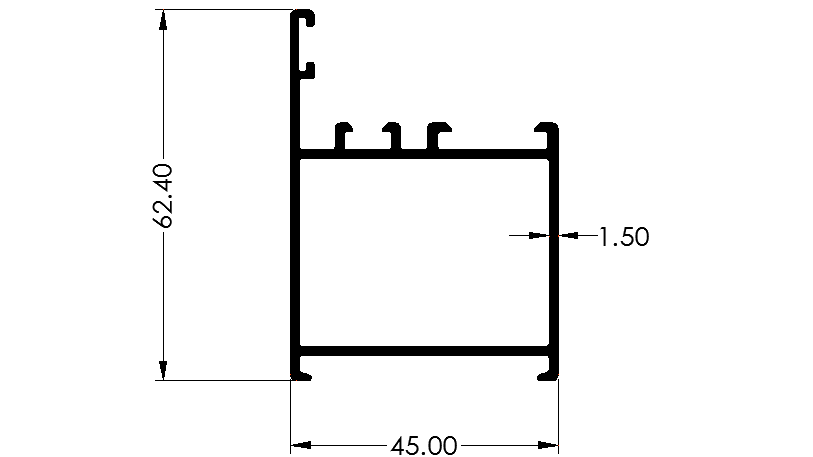

• Contramarco  45.00 x 62.40 mm, EX 1387: es el perfil perimetral (mayor altura) para sistemas fijos.


• Marco apertura interna ventana 52.00 x 63.60 mm, EX 1390: es el perfil de que se utiliza en las hojas o paños de apertura interna.

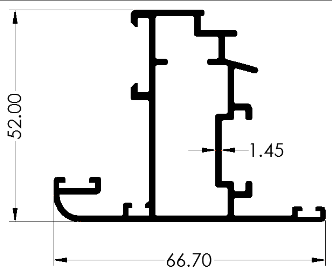

• Marco apertura externa 66.70 x 52.00 mm, EX 1393: es el perfil de que se utiliza en las hojas o paños de apertura externa.


• Marco cedazo fijo Europa, EX 1409: perfil del marco del cedazo (opcional, que se puede colocar en este sistema.

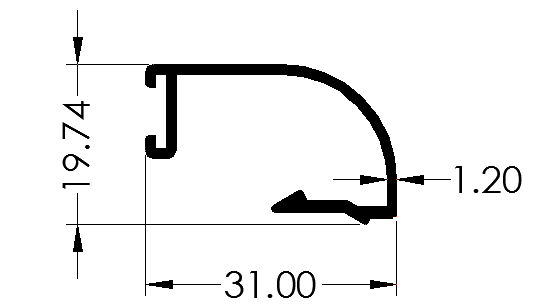

• Envidriador grapa 8.00 mm, EX 1316: es el perfil (grapa) que utilizamos para los espesores de vidrio de  6 mm y de 8 mm.

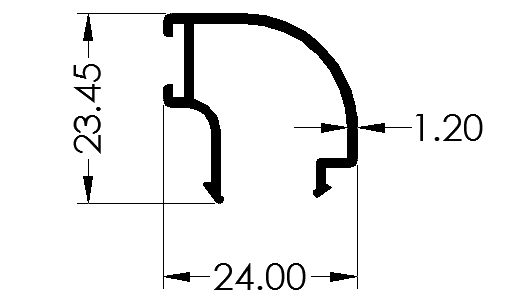

• Envidriador grapa DVH 17.00 mm, EX 1358: es el perfil (presión) que utilizamos para los espesores de vidrio de 17 mm.

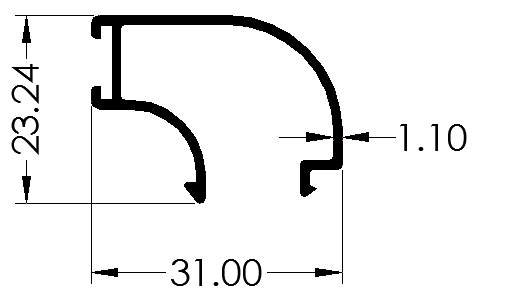

• Envidriador de grapa 8.00 mm, EX 1404: es el perfil de grapa que utilizamos para los espesores de vidrio de 8 mm.

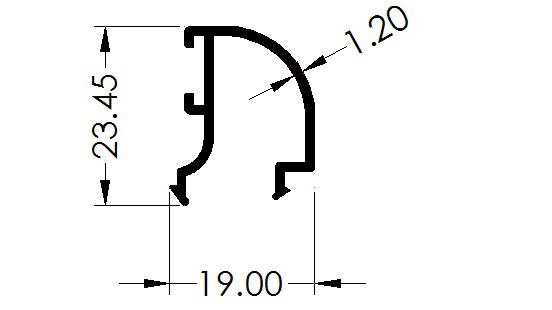

• Envidriador DVH 19.00 mm, EX 1309: es el perfil (presión) que utilizamos para los espesores de vidrio de 19 mm.

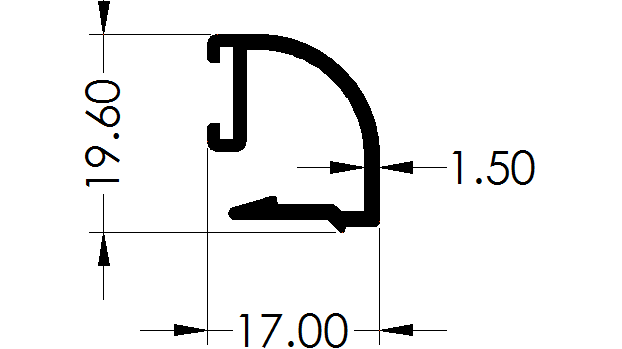

• Envidriador de grapa DVH 19.00 mm,  EX 1356: el perfil (grapa) que utilizamos para los espesores de vidrio de 19 mm.

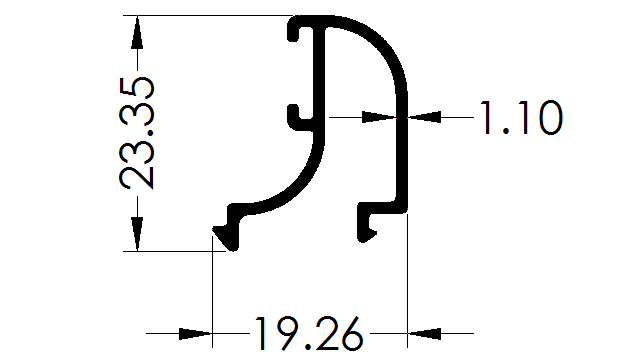

• Envidriador de grapa 17.00 mm, EX 2186: es el perfil (grapa) que utilizamos para los espesores de vidrio de 17 mm.

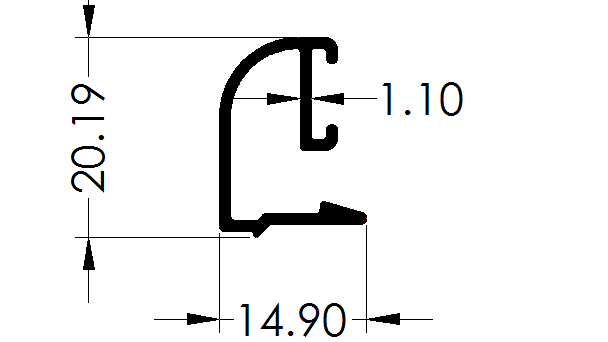

• Envidriador de grapa DVH 24 mm, EX 2194: es el perfil (grapa) que utilizamos para los espesores de vidrio de 24 mm.

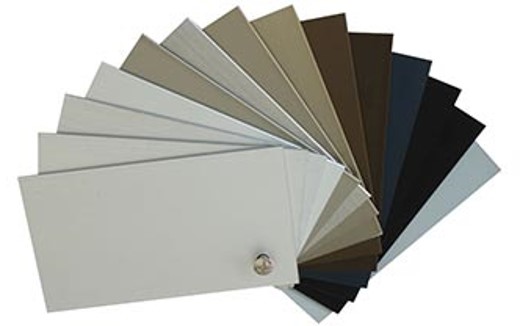

5. Acabados de Aluminio

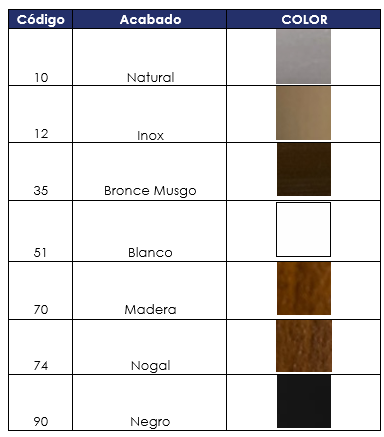

 La perfilería de aluminio para este sistema, la podemos solicitar en los siguientes acabados:

        **Imágenes del color de acabado con fines ilustrativos, el mismo puede variar**

Nota: Otros acabados disponibles bajo pedido y plazos de entrega a convenir.

6. Tipos de Vidrio

El sistema proyectable Europa Extralum, se puede  fabricar con las siguientes configuraciones y espesores de vidrio.

7. Accesorios

Los accesorios y componentes de este sistema proyectable Europa Extralum son:

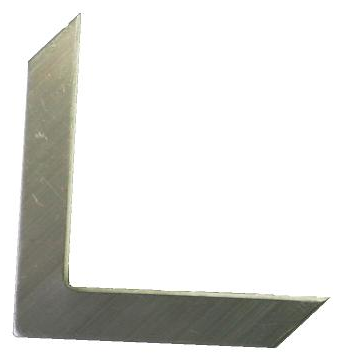

Escuadra prefa multiuso cedazo 1" mf: es el accesorio que utilizamos para la unión de los cortes 45º en los perfiles marco cedazo EX1409.

Tapa prefa multiuso hueco ajuste rodín: accesorio que cubre los huecos de la fijación del contramarco al buque.

Kit Europa oscilobatiente 2256: es el kit de cierre para los sistemas de apertura interna.

Calza Europa multiuso para ventana: accesorio que se utilizar para calzar la ventana al buque y realizar las ajustes respectivos, ante un descuadre de buque.

Escuadra Europa corrediza 4018 piv. Ref. 0421: es el accesorio que utilizamos para la unión del contramarco en sus cortes a 45º

Escuadra Europa abatible V8000: este accesorio es el que se coloca en el contramarco 1387 y en los paños para el ensamble de la puerta.

Guía Europa multiuso grapa junquillo: este accesorio se coloca en el envidriador de grapa para instalar el vidrio, en paño fijo.

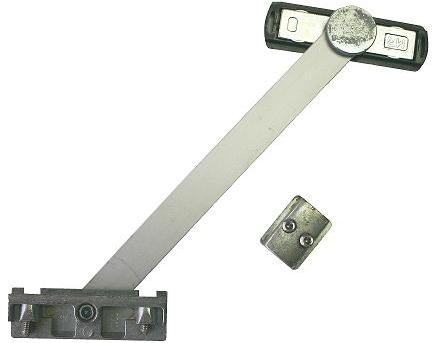

Bisagra proyectable Europa abatible compas retenedores:  accesorio para regular la apertura.

Bisagra proyectable Europa  8 a 24”: accesorio para regular la apertura (proyectable).

Tope Europa multiuso pilastra 3118: este accesorio se coloca en la división 1301 y para el ensamble de la puerta abatible.

Tope Europa multiuso desliz 1418: este accesorio se coloca en la división 1299.

Clip Europa multiuso universal: accesorio para la instalación del cedazo de parche (opcional).

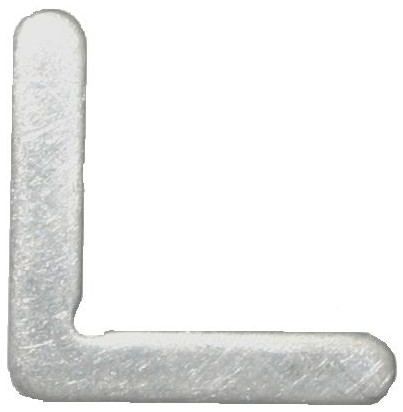

Escuadra Europa multiuso alineamiento: es el accesorio que colocamos en los cortes 45º en el marco de hoja tanto de puertas como ventanas abatibles para el alineamiento de los cortes.

Tapa prefa multiuso drenaje c/válvula: accesorio que nos tapa el troquelado del drenaje.

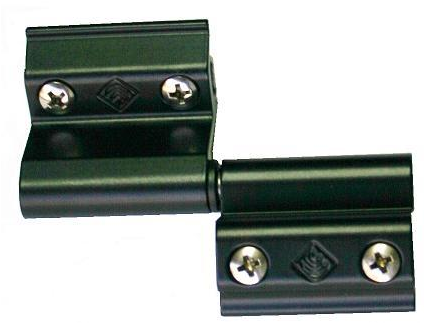

Bisagra Europa multiuso V/8000: utilizada en el sistema abatible tanto en ventanas como en puertas.

Cierre  Proyectante Micro Europa:  sistema de cierre con manija,  sin llave de apertura externa.

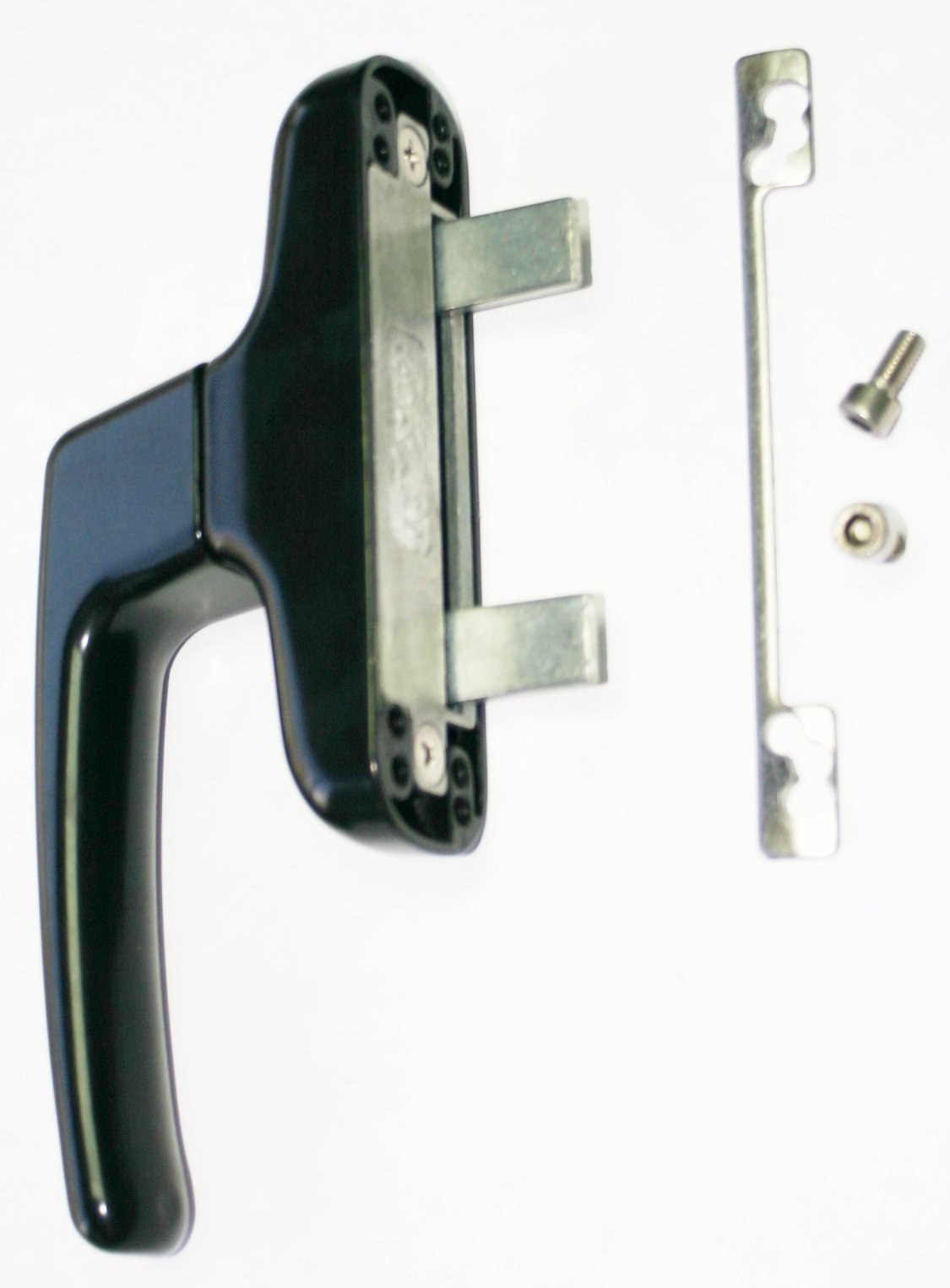

Cierre Europa proyectable ref. 1000: manija de cierre, sin llave para  ventanas de apertura interna.

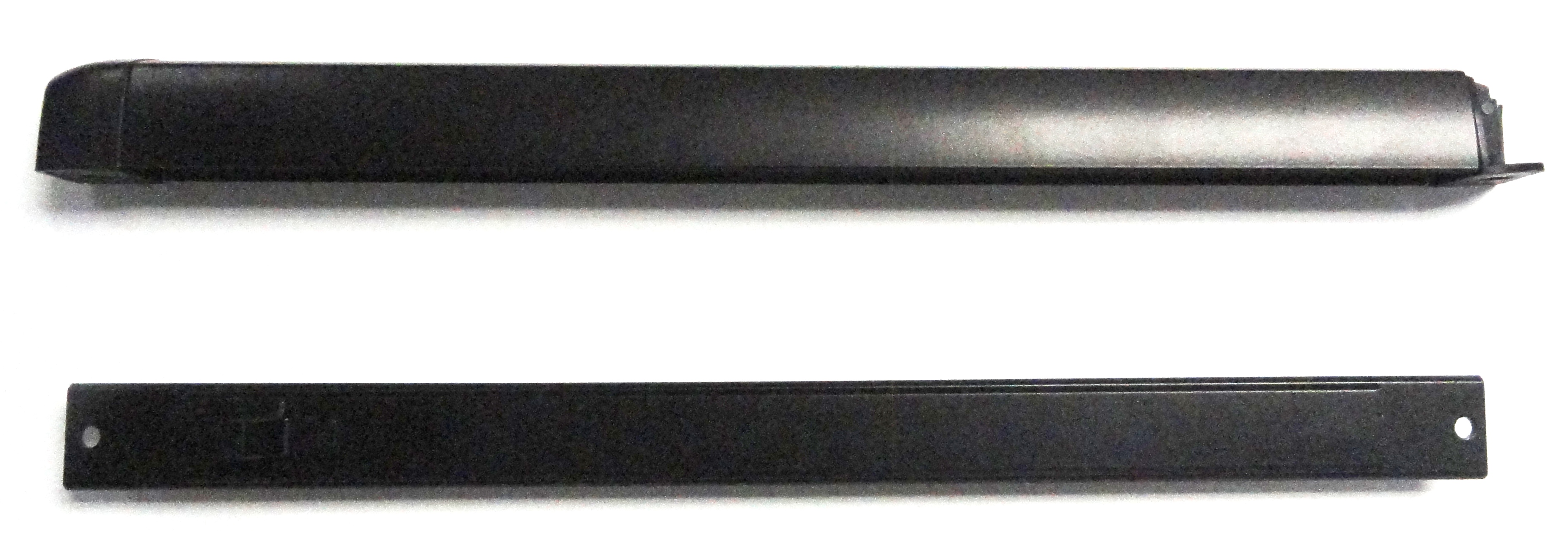

Aireador de aluminio negro: accesorio que se coloca en el perfil inferior para brindar mayor ventilación a lo interno

8. Herramientas para la Instalación

Las herramientas básicas para la instalación del sistema corredizo Europa, serían las siguientes:

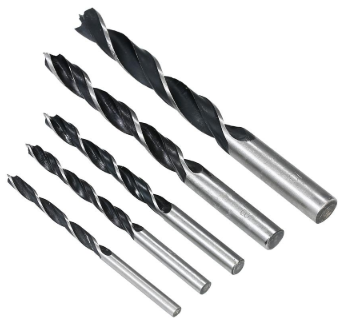

• Brocas para metal 7/64, 1/8, 9/64”, 3/8, 1/4

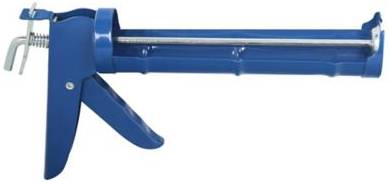

• Pistola de Silicón

• Silicón

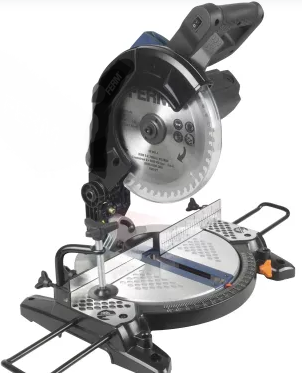

• Cierra eléctrica

• Cinta métrica

• Nivel

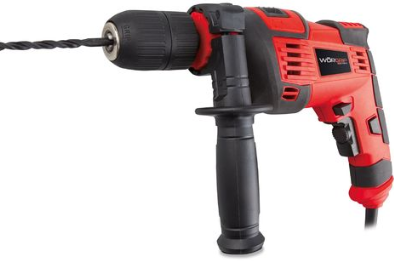

• Taladro

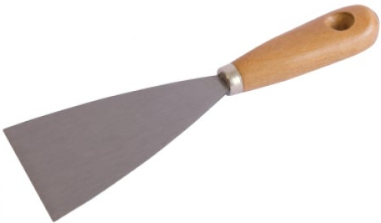

• Espátula

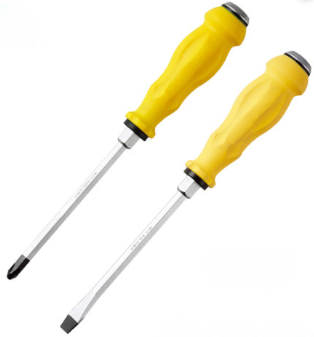

• Destornilladores

• Broca para concreto de ¼”

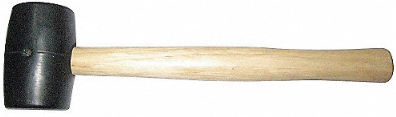

• Mazo de hule

• Lápiz

Los implementos de seguridad necesarios para la instalación, serían los siguientes:

9. Proceso de Instalación

El sistema proyectable Europa Extralum, sale de fabrica con el contramarco armado, con las bisagras de proyección pegadas por lo que se sugiere dar revisión y  verificar al recibirlo.

Si el diseño tiene un paño fijo, el vidrio del mismo debe instalarse en sitio.

                                                                                                      Vidrio fijo a colocar

Pasos para la correcta instalación del sistema proyectable Europa Extralum:

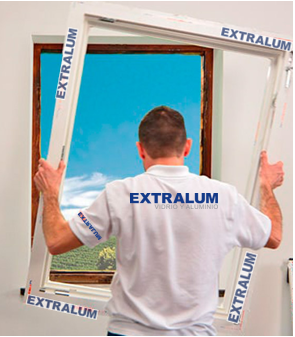

• Presentación del contramarco en el buque

Se debe colocar el contramarco en ambos lados al mismo tiempo con el fin de evitar que el mismo haga un arrastre y se dañe o que dañe el buque.

                                                                                            Coloque contramarco en buque

• Ajuste en el buque

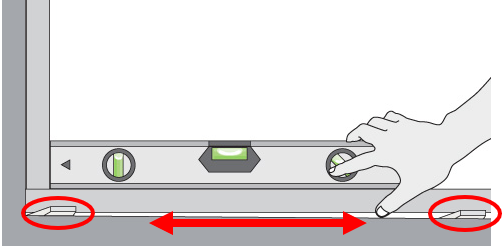

Una vez colocado el contramarco en el buque, aplome y nivele antes de marcar los puntos de fijación, se procede a calzar las partes en las que se tenga una luz, esto para distribuirla equitativamente.

                Nivele y calce (si es necesario)

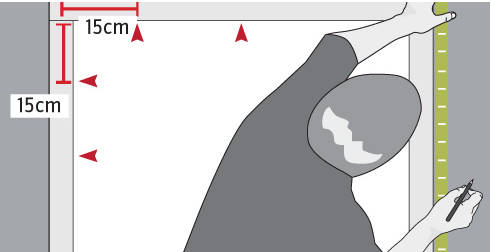

• Marcado de puntos de fijación

1. Marcar los puntos donde se perforará, sin olvidar que, la posición donde se colocará lo debe definir el cliente ya sea hacia el interior, en la parte exterior o al centro de esta.

                   Marcar puntos de fijación

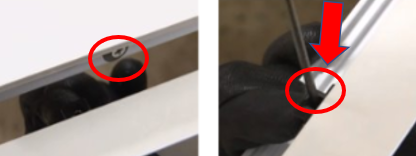

Verifique que los bulones estén correctamente colocados en los troquelados del perfil y aplique en las perforaciones de las escuadras (bulón y ajuste) silicón para evitar posibles filtraciones de agua.

       Aplicación de silicón en ajuste escuadra              Aplicación de silicón en bulón

• Perforación en buque de puntos de fijación

Realice las perforaciones en la pared para fijar los perfiles del contramarco, guiándose con los agujeros que trae el contramarco, utilizando una broca de ¼” para cemento.

                                                                                     Perforación de referencia

• Fijación del contramarco

1. Para fijar los contramarcos se recomienda utilizar tornillos de “10 X 2”.

2. Poner en posición de abierta las bisagras y  colocar en la parte interna del perfil lateral del contramarco el brazo de la bisagra de proyección de manera que el "sombrero" quede pegando en el perfil superior para trazar los huecos,  perforar el perfil, utilizar  broca de 1/8.

     Colocación de bisagras

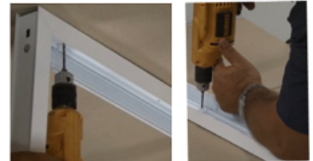

3. Perforar el perfil, utilizar  broca de 1/8.

Realización de perforaciones

• Colocación de Recibidores

Una vez terminada la fijación del contramarco se deben colocar los recibidores, para ajustar el cierre de la ventana y  para esto se  coloca el mecanismo en posición de cerrado acerque la hoja al contramarco y marcando el centro del bulón. Se coloca el recibidor y una vez que este seguro del ajuste utilice una llave allen “2.5mm” para socar el prisionero.

      Colocación de recibidores

•  Colocación del vidrio fijo (si llevara un paño fijo)

1. Remueva los envidriadores que el contramarco trae colocados (a), los envidriadores de presión siempre serán los lados más largos de la ventana y los envidriadores de grapa serán siempre los lados más cortos(remover estos de primero), y colocar colocar calza Europa multiuso (b).

 Soltar envidriadores  y colocar calza

2. Coloque  silicón a las calzas, para que no se muevan al momento de colocar los vidrios.

    Silicón a calzas

3. Con una ventosa se deberá levantar el vidrio e incorporarlo al buque primero en la parte inferior sobre las calzas anteriormente puestas y luego la parte superior con una inclinación.

       Colocación del vidrio

4.  Una vez realizado esto proceda a colocar nuevamente los envidadores antes removidos (iniciando con los envidriadores de presión (los largos de las venta)).

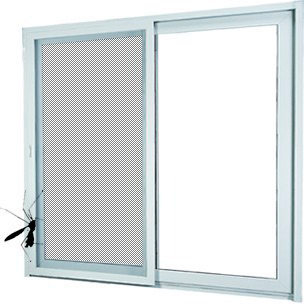

•  Instalación de paños de cedazo

En este sistema se puede colocar cedazo, solamente para la apertura interna, con contramarco de 1385, y se le coloca de parche en la parte externa.

                                    Hoja de cedazo

Para la instalación del cedazo de parche, se utiliza el clip universal.

                                        Clip universal

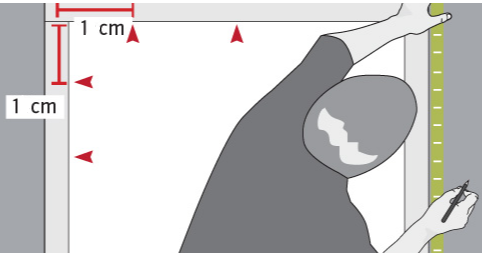

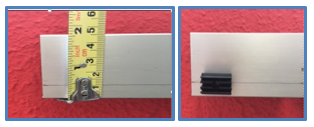

1. Se presenta el cedazo y se marcan los puntos de sujeción a 1 cm del buque hacia el centro de la ventana.

       Marcación puntos de sujeción

2. Posteriormente se atornillan los clips en los puntos marcados, para luego poner el marco con el cedazo en los clips.

     Colocación de cedazo

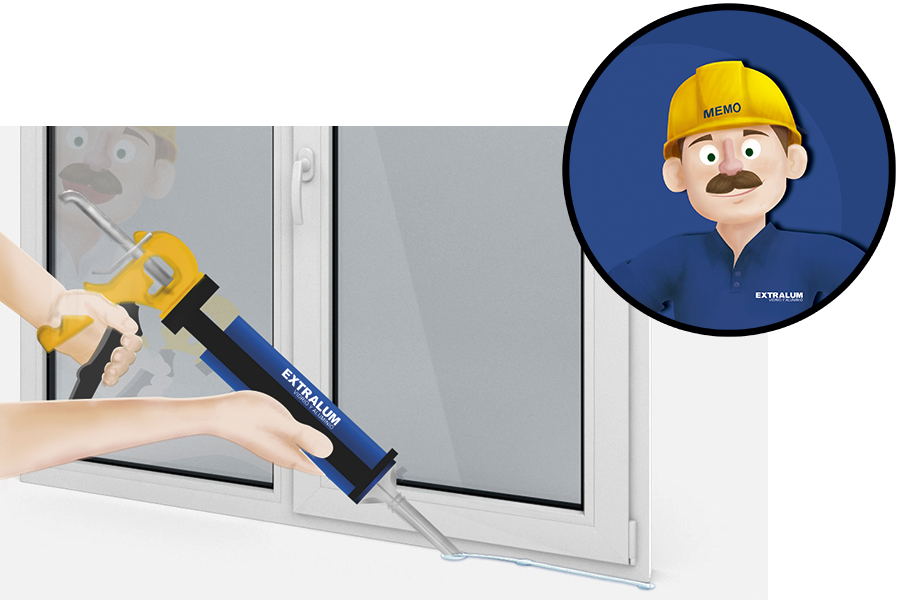

• Sellado

• El sellado de la ventana se debe realizar de manera perimetral, siguiendo el paso a paso que se detallo el contenido de la semana uno, recurso "Principales Generalidades Técnicas de la Instalación".

Aplicación de sello perimetral

10. Conclusión

En este recurso hemos podido aprender del sistema proyectable europa Extralum, sus dimensiones, configuraciones,  componentes y acabados,  para tener mas claro aún el paso a paso de la instalación de este sistema, puede visualizar el vídeo del paso a paso de la instalación del sistema proyectable europa Extralum.
