Recurso didáctico nº 5: "sistema fijo y curvo europa Extralum".

1. Introducción

En este recurso estudiaremos el sistema de ventanería fijo y curvo Europa Extralum, sus componentes configuraciones y el paso a paso de su correcta instalación.

Dentro de los principales características de este sistema, podemos citar:

• Cuenta con cortes a 45° por lo que le dan elegancia y fortaleza al sistema.
• Sus uniones son mediante la colocación de escuadras que los refuerzan y alinean dentro del perfil.
• Los perfiles tienen espesores de 1.10 a 1.50 mm por lo que le dan un buen funcionamiento y resistencia al sistema en conjunto.

2. Dimensiones

La siguiente tabla contiene las medidas mínimas y máximas por luz que deben respetarse para el buen funcionamiento del sistema.

Dimensiones para Ventanas Fijas:

Dimensiones para Ventanas Curvas:

3. Configuración/Diseños Estándar

El sistema Fijo y Curvo Europa Extralum, se puede fabricar con estos diseños ya predeterminados y  típicos para el sistema:

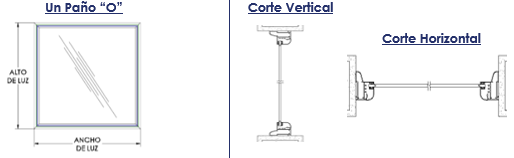

• Un Paño Fijo - "O"

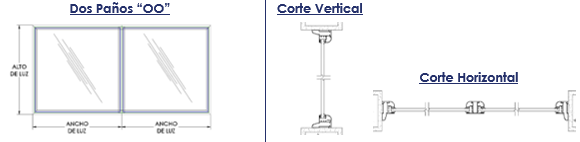

• Dos Paños Fijo: ubicados en línea Horizontal - "OO"

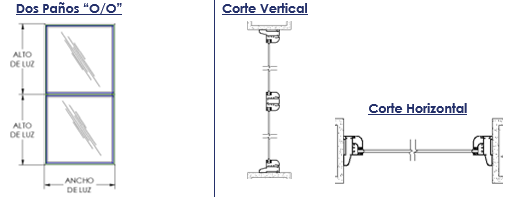

• Dos Paños Fijos: ubicados en línea Vertical - "O/O"

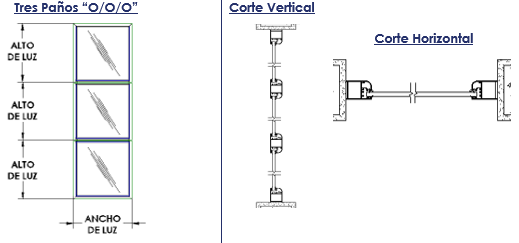

• Tres Paños Fijos:  ubicados en línea Vertical - "O/O/O"

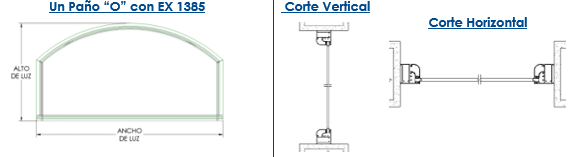

• Un Paño Curvo - "O" perfil 1385

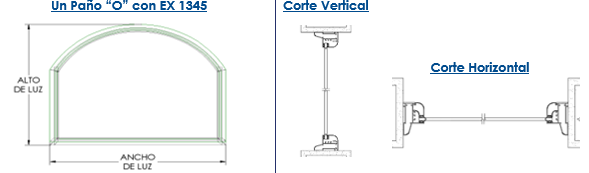

• Un Paño Curvo - "O" perfil 1345

4. Perfilería de Aluminio

Los perfiles que integran el sistema fijo-curvo de Europa Extralum, serían los siguientes:

• Marco vertical doble fijo 26.60 mm, código EX 1299: es el perfil que se utiliza en la división de los paños.

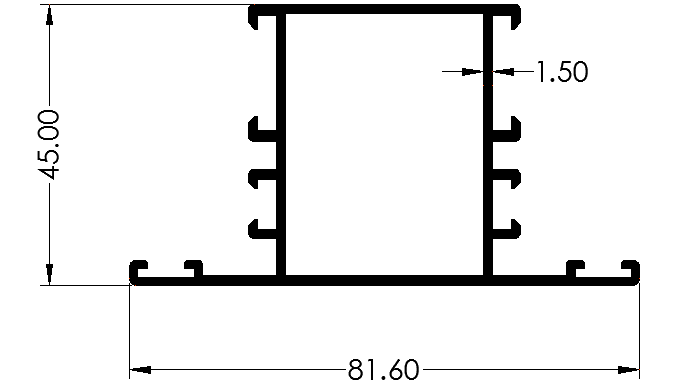

• Marco vertical doble fijo 43.60 mm, código EX 1301: es el perfil que se utiliza en la división de los paños (perfil de mayor espesor).

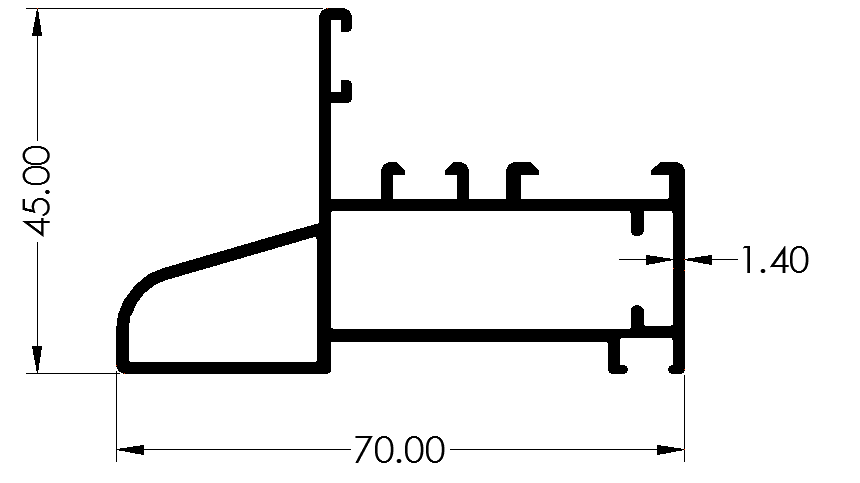

• Contramarco Curvo, EX 1345: es el perfil perimetral (reforzado) para sistemas fijos.

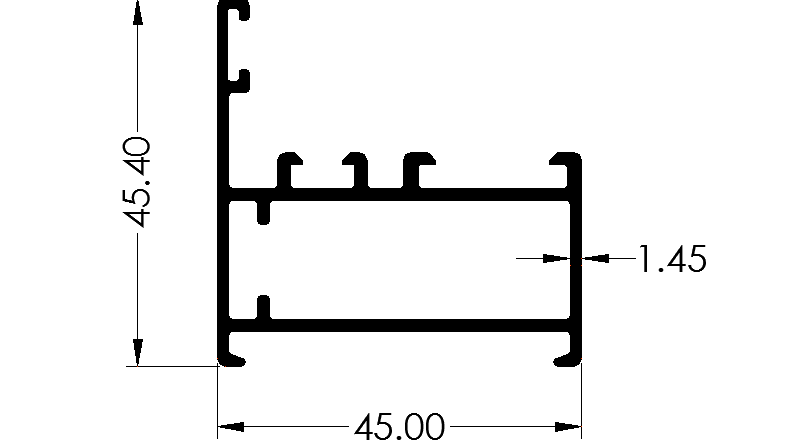

• Contramarco 45.40 x 45.00 mm, código EX 1385:  es el perfil perimetral (sin refuerzo) para sistemas fijos.

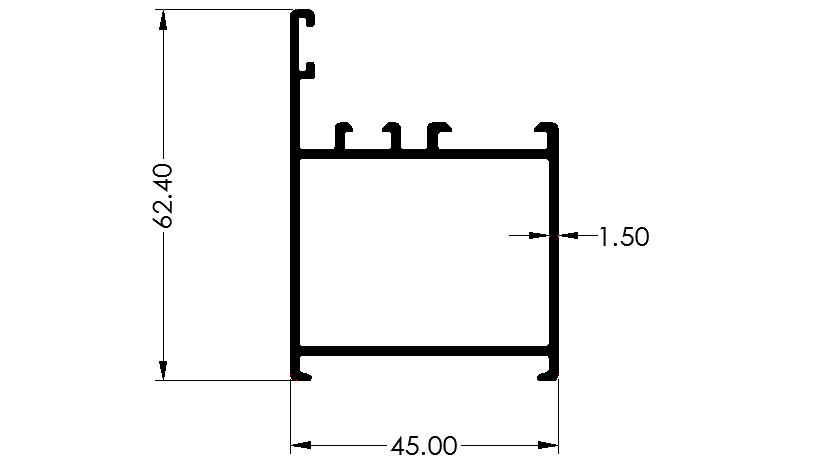

• Contramarco 45.00 x 62.40 mm, código EX 1387:  es el perfil perimetral (mayor altura) para sistemas fijos.

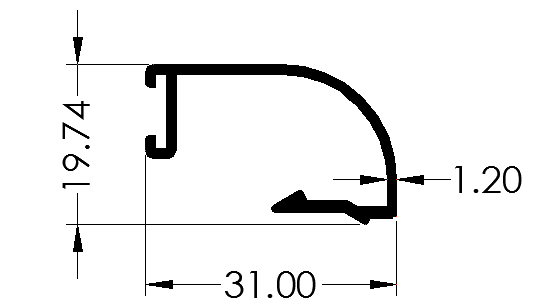

• Envidriador grapa 8.00 mm, código EX 1316: es el perfil (grapa) que utilizamos para los espesores de vidrio de  6 mm y de 8 mm.

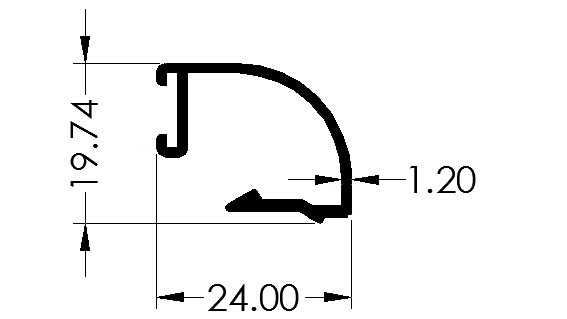

• Envidriador de grapa DVH 17.00 mm, código EX 1346: es el perfil (grapa) que utilizamos para los espesores de vidrio de 17 mm.

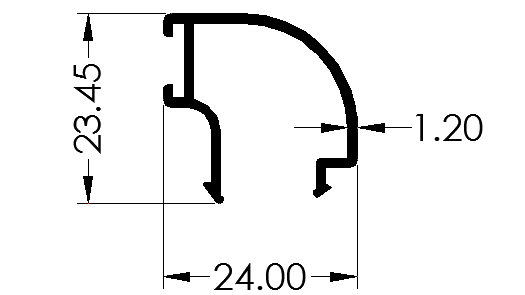

• Envidriador de presión DVH 17.00 mm, código EX 1358: es el perfil (presión) que utilizamos para los espesores de vidrio de 17 mm.

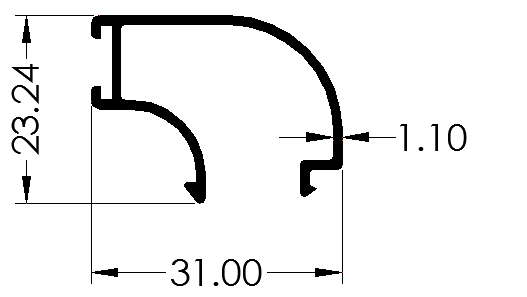

• Envidriador de presión 8.00 mm, código EX 1404: es el perfil (presión) que utilizamos para los espesores de vidrio de 8 mm.

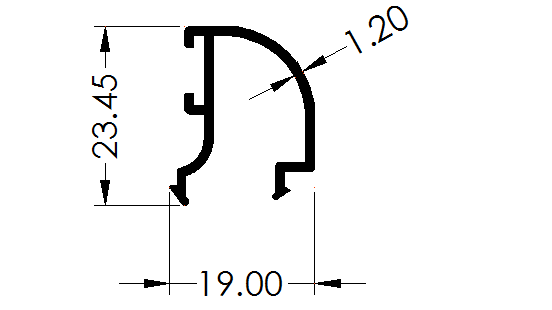

• Envidriador de presión DVH 19.00 mm, código EX 1309: es el perfil (presión) que utilizamos para los espesores de vidrio de 19 mm.

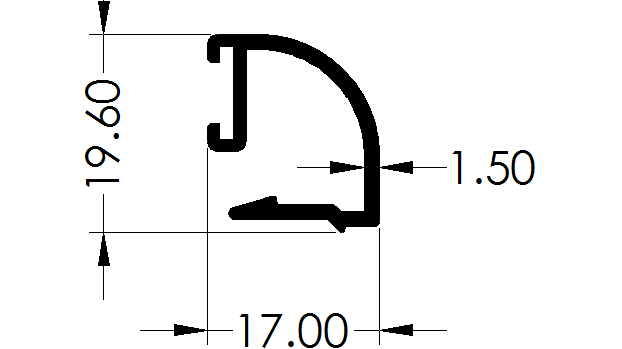

• Envidriador de grapa DVH 19.00 mm, código EX 1356: es el perfil (grapa) que utilizamos para los espesores de vidrio de 19 mm.

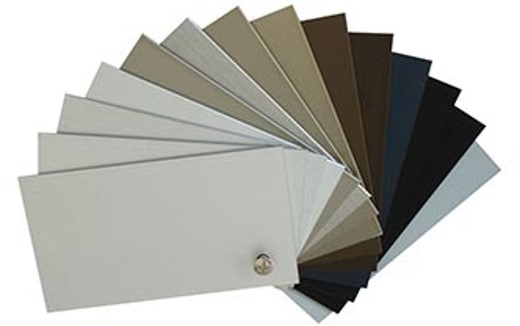

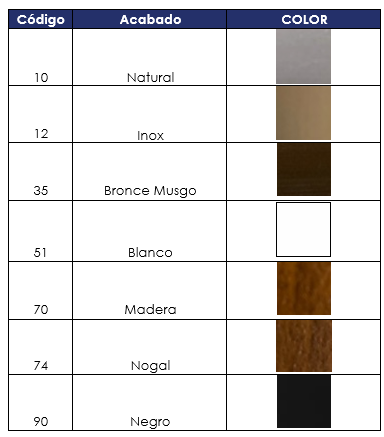

5. Acabados de Aluminio

La perfilería de aluminio para este sistema, puede solicitarse en los siguientes acabados:

**Imágenes del color de acabado con fines ilustrativos, el mismo puede variar**

Nota: Otros acabados disponibles bajo pedido y plazos de entrega a convenir.

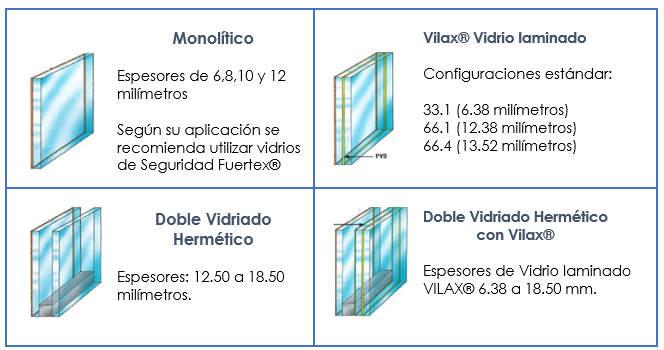

6. Tipos de Vidrio

Este sistema podemos fabricarlos con los siguientes tipos de vidrio y configuraciones:

7. Accesorios

Este sistema para su buen funcionamiento utiliza los siguientes accesorios:

8. Guía de Moldes y Plantillas

La siguiente es una guía con los requerimientos básicos de como pasar a producción una ventana Curva,  y así poder ofrecerle una buena elaboración del producto y garantía de calidad.

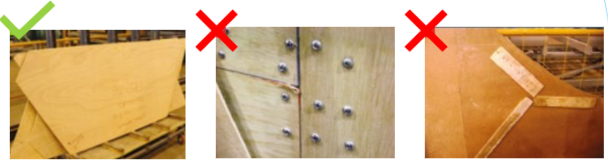

Guía de Moldes y Plantillas

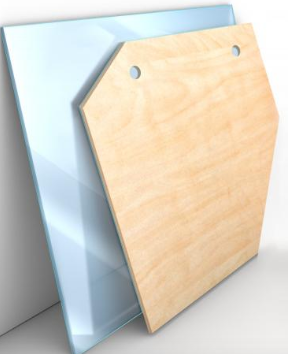

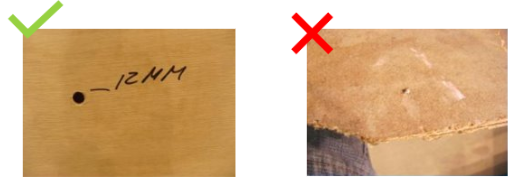

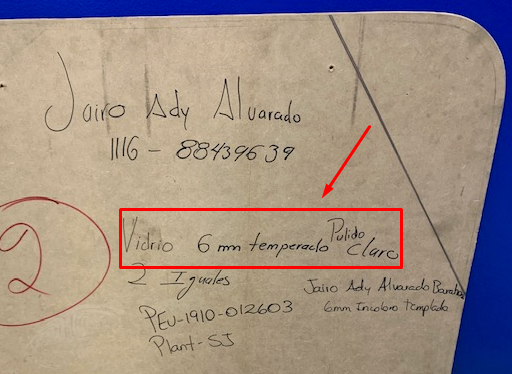

En aquellos casos especiales en donde el molde o plantilla es requerido, los requisitos básicos son:

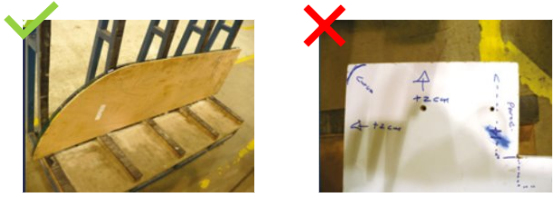

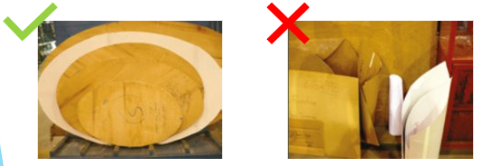

• El molde debe de ser material duro, de al menos 4 mm de espesor, excluyendo papel o cartón corrugado. Los moldes en vidrio no son aceptados.

• El molde debe de ser del tamaño completo del vidrio. Ni más grande, ni más pequeño, debe venir completo.

• No debe venir con uniones de cinta adhesiva, tornillos, clavos, grapas, etc.

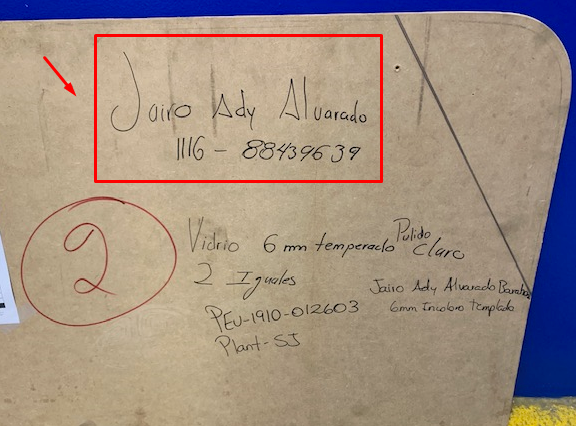

• Deben venir bien identificados con el nombre del cliente.

• Moldes para productos de vidrio reflectivo, decorativo(escarchado, martillado, satinado) espejo o cualquier vidrio con una superficie especial debe indicar claramente cual es el lado para la superficie especial.

• La posición para los huecos y saques deben venir claramente marcada en el molde.

• La tolerancia para las dimensiones de los vidrios cortados con molde es de +/-3mm por lado.

Nota:

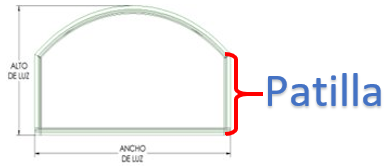

•  El mínimo por patilla es de 15 cm.

•  La calidad de su molde, determina la calidad del producto final.

9. Herramientas para la Instalación

Las herramientas básicas para la instalación del sistema corredizo Europa, serían las siguientes:

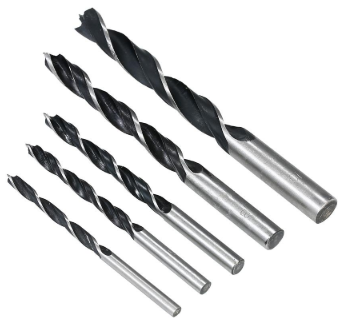

• Brocas para metal 7/64, 1/8, 9/64”, 3/8, 1/4

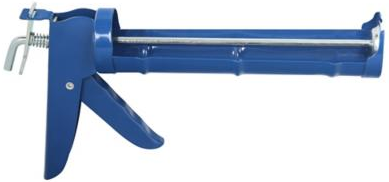

• Pistola de Silicón

• Silicón

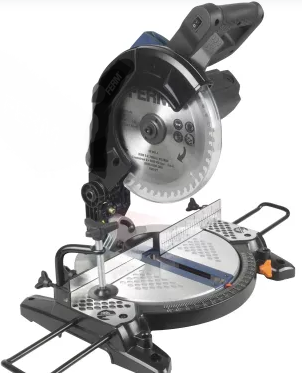

• Cierra eléctrica

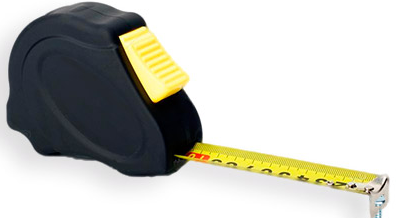

• Cinta métrica

• Nivel

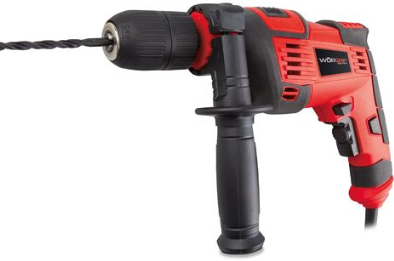

• Taladro

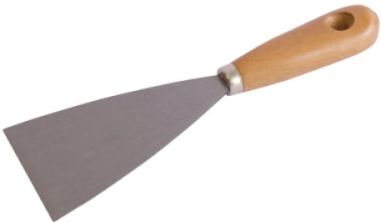

• Espátula

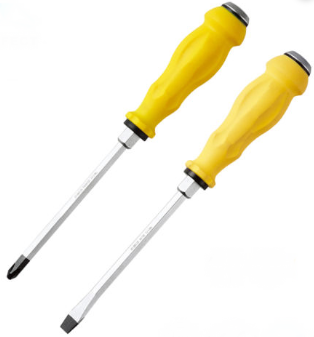

• Destornilladores

• Broca para concreto de ¼”.

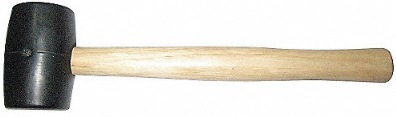

• Mazo de hule

• Lápiz

Los implementos de seguridad necesarios para la instalación, serían los siguientes:

10. Proceso de Instalación

• Armado

Para este sistema  el contramarco llega totalmente armado, por lo que en obra no se debe ensamblar ningún contramarco.

                                                             Contramarco llega armado

• Presentación en el Buque

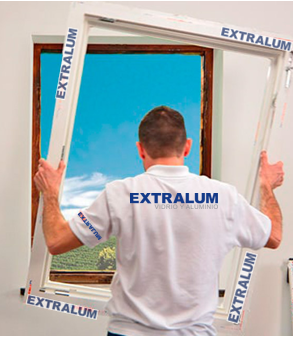

1. Se debe colocar el contramarco en ambos lados al mismo tiempo con el fin de evitar que el mismo haga un arrastre que dañe el buque.

Evitar arrastre

2. Es importante recordar que los envidriadores siempre estarán en la parte interior y los desagües marcarán la parte externa de la ventana.

                                                                    Envidriador (lado interno)                    Desagües (lado externo)

• Ajustes en el Buque

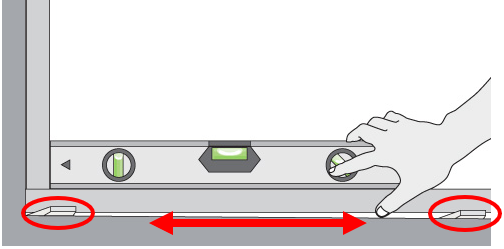

Una vez colocado el contramarco en el buque, aplome y nivele antes de marcar los puntos de fijación, de ser necesario  proceda a calzar las partes en las que se tenga una luz, esto para distribuirla equitativamente.

     Colocación de calzas

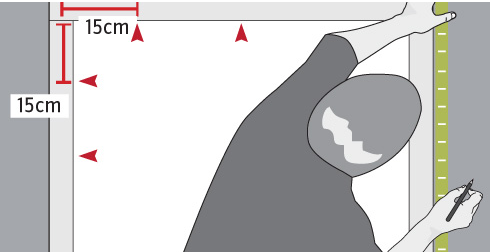

• Marcado de Puntos de Fijación

Marcar los puntos donde se perforará para la fijación del contramarco al buque (la posición donde se colocará lo debe definir el cliente,  podría ser centrado en el buque,  alineado al exterior, o al  inferior del mismo).

      Marcar punto de fijación

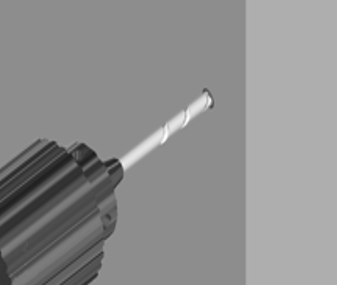

• Perforación en buque de puntos de fijación

Realizar las perforaciones en la pared para fijar los perfiles del contramarco, utilizando una broca de ¼” para cemento e introduzca el espander # 7 el cual debe quedar completamente embutido en la pared, si el buque es de hierro perfore con una broca de 9/64.

Perforación

• Fijación del Contramarco

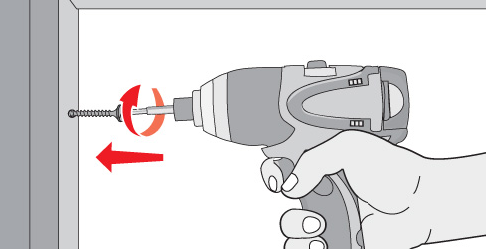

Fije los perfiles de los contramarcos lateral y superior con tornillos PAN Phi de #10 x 2, se debe tener el cuidado de no girar muy rápido el tornillo ya que podría dañar la cabeza de este.

                                                                                        Fijación del contramarco

• Colocación del Vidrio

                                 Quitar envidriador y colocar calza                         Colocar silicón a calzas

3. Con una ventosa se deberá levantar el vidrio e incorporarlo al buque primero en la parte inferior sobre las calzas anteriormente puestas y luego la parte superior con una inclinación y proceda a colocar los envidriadores correspondientes.

 Colocar vidrio y envidriadores

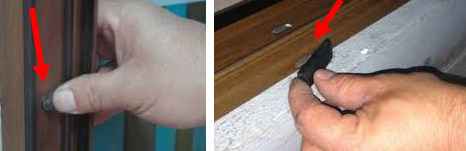

• Colocación de Tapas

Coloque las tapas de desagüe y las tapas de las perforaciones de los tornillos.

                                                                   Tapa tornillos                                  Tapa desagües

• Sellado

• El sellado de la ventana se debe realizar de manera perimetral, siguiendo el paso a paso que se detallo el contenido de la semana uno, objetivo uno "principales generalidades técnicas de la instalación".

Aplicación del sello perimetral

11. Conclusión

En este recurso hemos podido aprender del sistema fijo y curvo  europa Extralum, sus dimensiones, configuraciones,  componentes y acabados,  para tener mas claro aún el paso a paso de la instalación de este sistema, puede visualizar el vídeo del paso a paso de la instalación del sistema fijo y curvo  europa Extralum.
