Recurso didáctico nº 3: "sistema corredizo europa Extralum".

1. Introducción

En este recurso estudiaremos el sistema de ventanería y puertas Corredizo Europa Extralum, sus componentes configuraciones y el paso a paso de su correcta instalación.

Dentro de las principales característica generales del sistema corredizo Europa Extralum, podemos mencionar:

• El diseño del portón tiene la opción de la utilización de cedazo interno y externo.

• Cuentan con un muy buen nivel de estanqueidad y hermeticidad comparadas con las demás opciones de ventanas en el mercado.

2. Dimensiones de Fabricación

Las dimensiones para la fabricación  del sistema corredizo Europa Extralum, son las siguientes:

• Ventanas (fijas y móviles)

• Puertas o Portones (fijos y móviles)

3. Configuración/Diseños Estandár

El sistema Corredizo Europa lo podemos fabricar en las siguientes configuraciones y diseños:

• Diseño de dos paños: con la configuración fijo-móvil - "OX",  donde un paño queda fijo y el otro es móvil deslizándose de una lado al otro del buque.

• Diseño de dos paños: con la configuración móvil-móvil - "XX", donde ambos paños pueden deslizarse  de un lado al otro del buque.

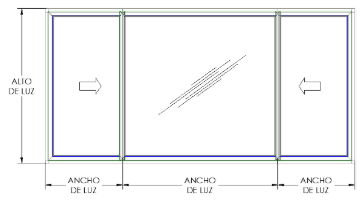

• Diseño de tres paños: con la configuración móvil-fija-móvil - "XOX", donde  tendríamos un paño fijo central en el buque y dos móviles en los extremos.

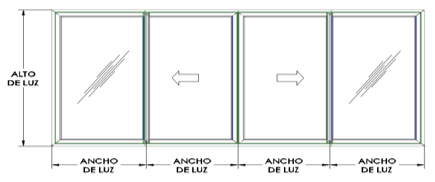

• Diseño de cuatro paños: con la configuración fija-móvil-móvil-fija  "OXXO", donde  tendríamos dos paños móviles centrales en el buque y uno fijo en cada extremo del buque.

Nota:  El sistema corredizo Europa Extralum tiene la versatilidad de poder acoplarse a múltiples configuraciones personalizadas. Sin embargo, la funcionalidad y desempeño no será el mismo  que para las configuraciones estandarizadas y ampliamente probadas en el mercado.

4. Perfilería de Aluminio

El sistema corredizo Europa Extralum, esta conformado por la siguiente perfilería:

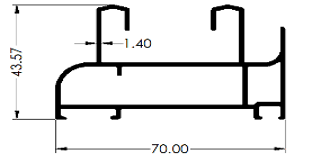

• Contramarco 2 Vías Corredizo: es el perfil, perimetral que se utiliza en el contramarco del sistema corredizo Europa Extralum.

• Contramarco 3 Vías Corredizo: es el perfil, perimetral que se utiliza en el contramarco del sistema corredizo Europa Extralum.

• Marco Corredizo: es el perfil donde se coloca el vidrio del sistema.

• Adaptador Enganche: este perfil, se coloca en el vertical del paño del vidrio, y es el que realiza el enganche entre las hojas del sistema.

• Adaptador: este perfil es el que realiza la unión entre dos hojas cuando la configuración del sistema es OXXO (fijo-móvil-móvil-fijo) o en las configuración donde las hojas o paños acoplan con un paño fijo.

• Envidriador para Vidrio Sencillo: es el perfil que utilizamos para los espesores de vidrio de 6 mm a 8 mm.

• Envidriador 10.00 mm: es el perfil que utilizamos para los espesores de vidrio de 10 mm.

• Adaptador Cedazo: este perfil es el que realizar la unión entre dos hojas de cedazo cuando la configuración del sistema es OXXO (fijo-móvil-móvil-fijo).

• Marco Vertical Agarradera: es el perfil donde colocamos el vidrio, y nos brinda un refuerzo para los sistemas con alturas mayores a 2.30 metros.

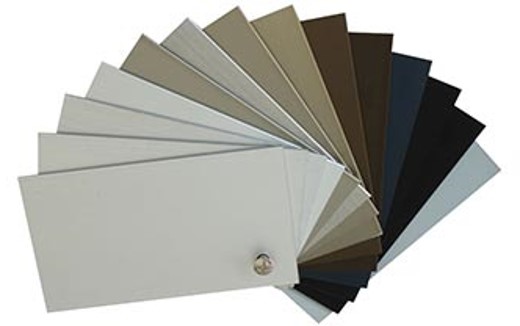

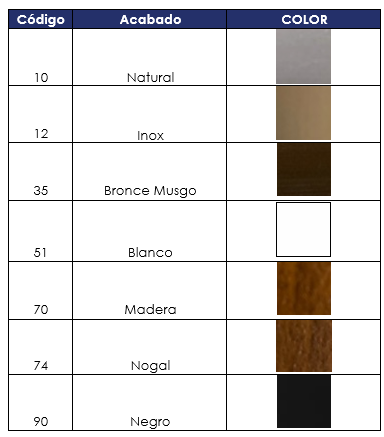

5. Acabado de Aluminio

**Imágenes del color de acabado con fines ilustrativos, el mismo puede variar**

Nota: Otros acabados disponibles bajo pedido y plazos de entrega a convenir.

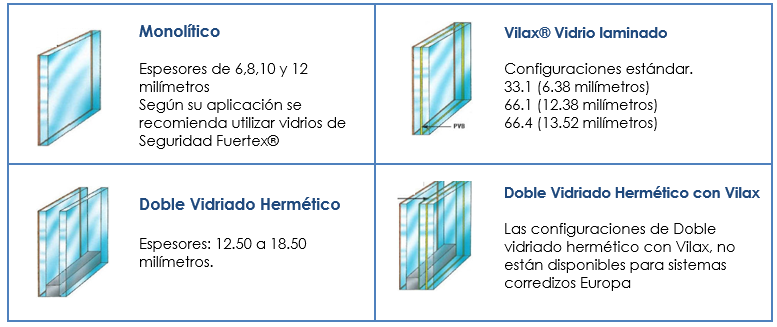

6. Tipos de Vidrio

El sistema corredizo Europa Extralum, lo podemos fabricar con los siguientes tipos de vidrio:

7. Accesorios

El sistema corredizo Europa Extralum, cuenta con los siguientes accesorios para su correcto funcionamiento y desempeño.

• Cortaviento: accesorio que impide la filtración del viento e insectos, a lo interno de la habitación, se coloca entre la unión de las hojas, el más grueso en la parte inferior y el más delgado en la parte superior.

• Escuadra Ref. 0421: accesorio que se utiliza para unión del contramarco en sus cortes a 45º  (laterales con el superior e inferior, en contramarco de 2 vías).

• Escuadra Ref. 0410: accesorio que utilizamos para unión del contramarco en sus cortes a 45º  (laterales con el superior e inferior, en contramarco de 3 vías).

• Taco Abatible: accesorio que  impide que el sistema corredizo sea forzado y a la vez minimiza el impacto, del vertical del hoja con el contramarco.

• Rodín Plástico: accesorio que se utiliza en el paño de cedazo, para el deslizamiento del mismo (se colocan 2 rodines por hoja o paño).

• Rodín Tandem (150 Kilos): accesorio que se utiliza en el paño de vidrio, para el deslizamiento del mismo (se colocan 2 rodines por hoja o paño).

• Tapa Engatillada: accesorio guía en el enganche de los paños, y cubre el hueco del ajuste del rodín.

• Tapa Hueco Ajuste Rodín: accesorio que cubre  los huecos de la fijación del contramarco al buque.

• Tapa Drenaje: accesorio que nos tapa el troquelado del drenaje.

• Tapa Refuerzo: accesorio que se coloca en los marcos reforzados del sistema corredizo (hojas de vidrio).

• Cierre Ventana Corrediza:  accesorio que puede ser colocado (opcional), entre el contramarco y el paño móvil para se impida su desplazamiento (seguridad).

Nota: El cierre para ventana corrediza es un dispositivo de seguridad que impide el deslizamiento del paño móvil, y está disponible para los sistemas corredizos Europa, Akari y tradicional.

*Las medidas del ancho del paño fijo en el que se coloca el accesorio deben estar en un rango de 720 mm a 960 mm.

*El mecanismo se instala paralelo al paño fijo de la ventana y/o puerta.

8. Cerraduras y Haladeras

Al sistema corredizo Europa Extralum, le podemos colocar cualquier de  las siguientes cerraduras, donde la variación entre ellas, es la ausencia o presencia de llaves y/o manija.

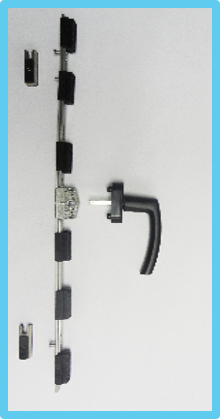

• Kit Multipunto sin Llave: esta cerradura, tiene manija, no tiene llave y es para utilizar a lo interno del sistema corredizo.

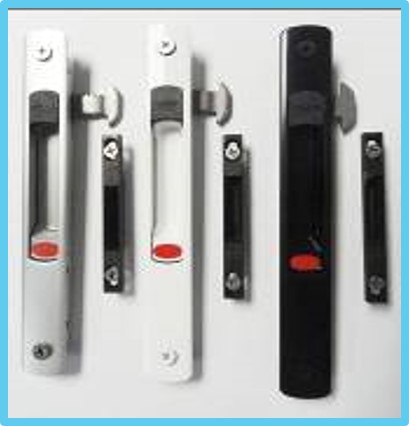

• Cerradura  Impacto Sencillo: esta cerradura no tiene llave, no tiene manija, con cierre de impacto y para aplicación de ventanas solamente.

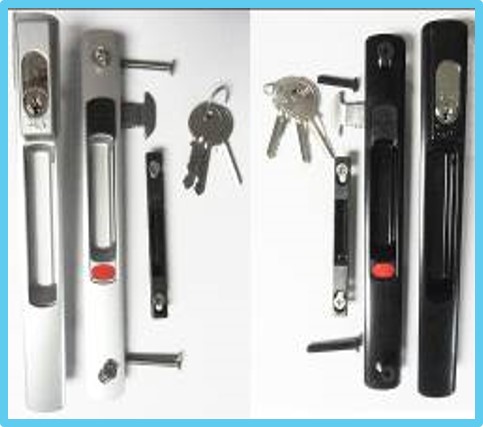

• Kit Cerradura Doble: esta cerradura tiene llave a lo externo, no tiene manija y es manual a  lo interno es utilizada para puertas o portones.

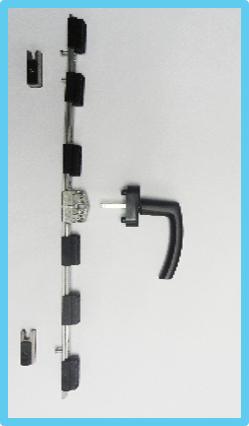

• Kit Multipunto con Llave:  esta cerradura, tiene manija, tiene llave y es para utilizar a lo interno del sistema corredizo.

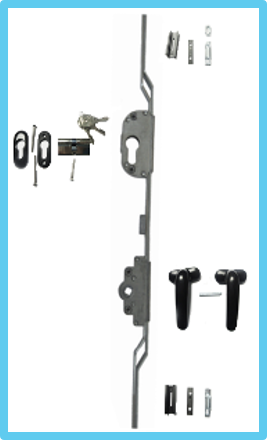

• Multipunto con Cilindro:  esta cerradura, tiene manija y tiene llave por ambos lados (interno -externo)

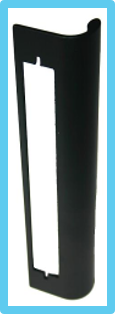

• Tirador: es un completo de la cerradura impacto doble con llave (opcional).

Nota: El cierre multipunto con cilindro se utiliza únicamente para alturas mayores 1800 mm y el  kit Europa multipunto con y sin llave para alturas mínimas de 770 mm.

9. Herramientas para la Instalación

Las herramientas básicas para la instalación del sistema corredizo Europa, serían las siguientes:

• Brocas para metal 7/64, 1/8, 9/64”, 3/8, 1/4

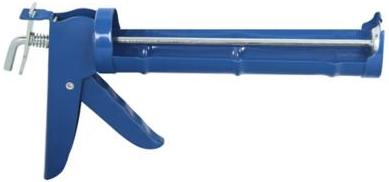

• Pistola de Silicón

• Silicón

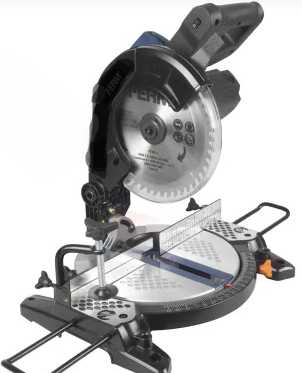

• Cierra eléctrica

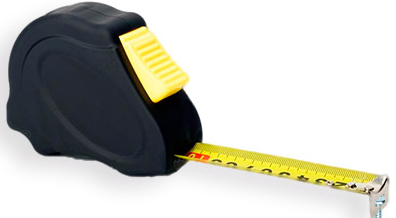

• Cinta métrica

• Nivel

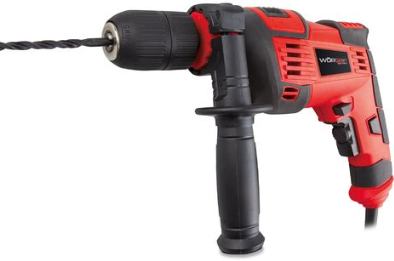

• Taladro

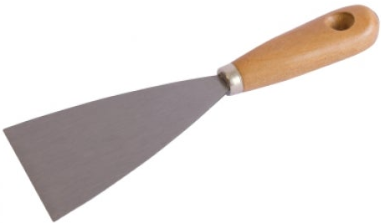

• Espátula

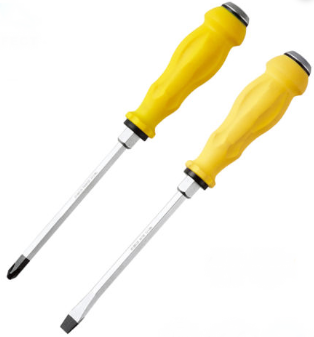

• Destornilladores

• Broca para concreto de ¼”

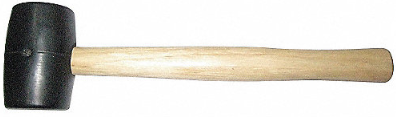

• Mazo de hule

• Lápiz

Los implementos de seguridad necesarios para la instalación, serían los siguientes:

10. Proceso de Instalación

Pasos a seguir para una correcta instalación del sistema:

1. Instalación del Contramarco:

• Los perfiles deben colocarse sobre una superficie limpia y adecuada para el ensamble.
• Coloque las escuadras de ensamble (escuadra Ref. 0421) en los  contramarcos. inferior superior.

                                                        Escuadra Ref. 0421

• Una los perfiles superior e inferir con los perfiles laterales correspondientes, utilizando las escuadras Europa Corrediza R0410.

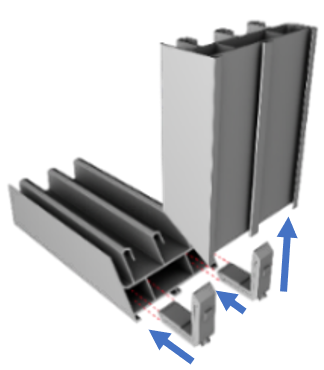

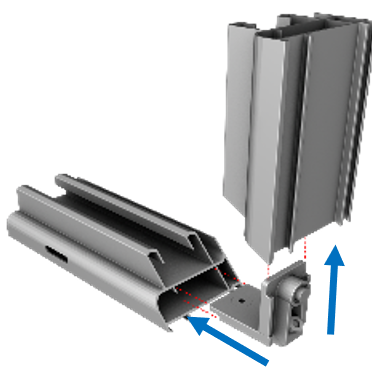

                                 Ensamble contramarco dos vías                                    Ensamble contramarco tres vías

• Verifique el correcto ensamble de los botones de la escuadra en el troquelado de los perfiles.

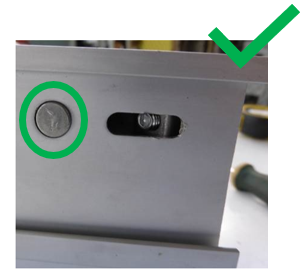

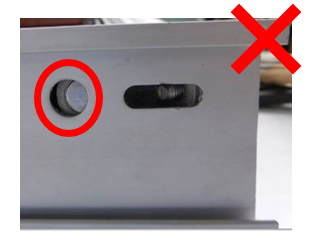

                                                                                                                      Escuadra bien colocada                                         Escuadra mal colocada

• Ajustar las escuadras con la llave Allen nº 5 (Ajuste en sentido de las agujas del reloj) y coloque silicón a las perforaciones del troquelado para garantizar hermeticidad en los contramarcos.

                                          En troquelado de ajuste de escuadra                         En troquelado de bulón

• Coloque silicón en los cortes 45º de las esquinas del contramarco, para evitar evitar filtraciones.

                                   Aplicación de silicón en cortes 45º

• Presentar el contramarco en el buque y marcar los puntos donde deben ir los tornillos de fijación, retire el contramarco para realizar las perforaciones de fijación.

             Presente contramarco, marque punto de fijación,retire contramarco

• Perforar para realizar los huecos con un taladro con broca de ¼  para concreto o 9/64 si es para metal  luego se  introduce el spánder #7, que debe quedar completamente introducido en la pared.

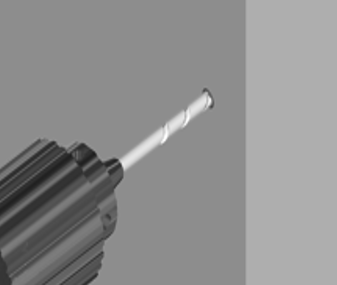

                                                                 Perforación con broca

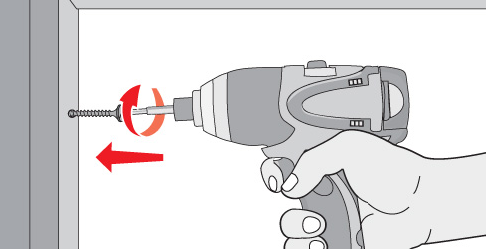

•  Colocar de nuevo el contramarco en su posición final y fijar con los tornillos pan phi #10x2, en este paso no se deben socar demasiado los tornillos para poder realizar cualquier ajuste, posteriormente al contramarco, si fuera necesario.

            Fijación del contramarco al buque

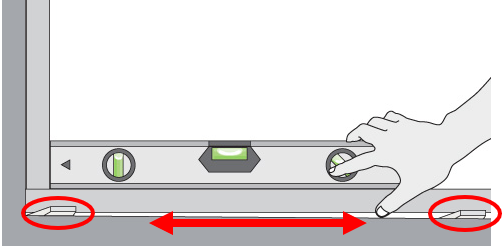

• Verificar el nivel en todos los lados y colocar calzas de ser necesario, para su ajuste. Si se  utilizan calzas es importante recortarlas para dejarla en línea con los perfiles.

                  Verficación de nivel

•  Marcar el centro de los traslapes en el contramarco inferior y el contramarco superior y colocar los topes corta viento.

              Accesorio Cortaviento

• Verificar la configuración de la ventana o puerta con el fin de colocar los paños en la posición correcta.

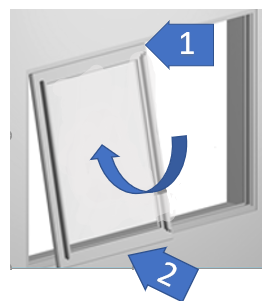

• Colocar la hoja en el contramarco primero en la parte superior, luego empujar de la parte inferior hacia adentro para que quede en la posición vertical correcta, siempre se debe colocar primero el paño externo de la ventana.

     Primero parte superior, luego parte inferior

• Desplazar completamente hacia un lado para observar si queda alguna apertura entre los paños y el contramarco.

        Verificar aperturas y/o descuadres

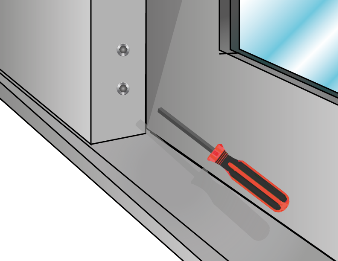

• Ajustar la altura de los paños en los rodamientos (rodines) con la llave Allen nº5, para eliminar la luz (si la hubiera)  o nivelar la paños, y posterior revisar que el sistema delize correctamente.

• Colocar las tapas respectivas en los tornillos y las tapetas.

                                     Tapa  hueco ajuste rodín                                               Tapa engatillada perimetral

• Ajustar los topes tacos abatibles, contra el riel (superior e inferior).

                                                                                        Ajuste taco abatible

3. Instalación de lo cerradura

Para una rápida y precisa instalación del recibidor se recomienda adquirir el kit de herramientas Roto.

• Colocar la plantilla en la cremona (a) y poner el cerradero (b) en la parte opuesta de la herramienta, como muestra la imagen.

                    Colocación de plantilla y cerradero

• Marcar el marco de acuerdo a la posición que nos de la plantilla y realizar las perforaciones para colocar el cerradero.

• Colocar el cerradero en su lugar y fijar con los tornillos respectivos.

                                                                                                   Colocación de tornillos

4. Sellado

• El sellado de la ventana se debe realizar de manera perimetral, siguiendo el paso a paso que se detallo en el recurso de estudio "Principales Generalidades Técnicas de la Instalación".

Aplicación de sello perimetral

11. Cierre Multiuso Ventana Corrediza

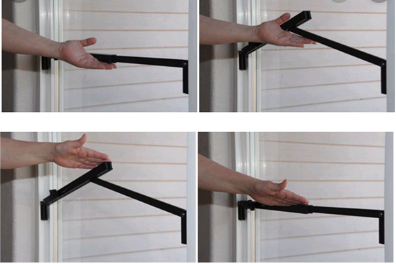

Cierre Multiuso Sistema Corredizo Europa Extralum

El accesorio es una barra de aluminio seccionada para su regulación y articulación en futura apertura. En cada extremo tiene una placa con una cinta adhesiva, la cual se debe pegar al contramarco y al borde del paño móvil.

La regulación del ancho de cada paño se determina por el tornillo inferior, el cual es ajustable para dar la fijación deseada.

Sobre la ventana cerrada, colocar el cierre multiuso sobre el riel corredizo del paño móvil y con ayuda de una cinta métrica, marcar la altura a la que se va a instalar el cierre multiuso, en ambos extremos. (Contramarco y paño móvil).

Sobre la ventana cerrada, colocar el cierre multiuso sobre el riel corredizo del paño móvil y ajustar la medida entre contramarco y paño móvil.

12. Conclusión

En este recurso hemos podido aprender del sistema corredizo europa Extralum, sus dimensiones, configuraciones,  componentes y acabados,  para tener mas claro aún el paso a paso de la instalación de este sistema, puede visualizar el vídeo del paso a paso de la instalación del sistema corredizo europa Extralum.
